44) Анализ фазовых диаграмм
Обычными координатами для
построения фазовой диаграммы являются
термодинамические параметры
— температура и давление—
и состав системы (в мольных или массовых
процентах).
В
общем случае количество координат
превышает число компонентов системы
на единицу (диаграмма однокомпонентной
системы двумерна, двухкомпонентной —
трёхмерна и т. п.) Для конденсированных
систем зачастую не учитывают изменение
фазовых равновесий за счёт давления, в
этом случае число измерений диаграммы
равно числу компонентов (диаграмма
конденсированной двухкомпонентной
системы двумерна, трёхкомпонентной —
трёхмерна и т. п.) Сложные фазовые
диаграммы в печатных изданиях изображают
в виде сечений или проекций.
Согласно правилу
фаз,
на двумерной диаграмме однофазная
область описывается полем, двухфазная
— линией (на p-T диаграммах) или набором
параллельных линий (конод),
для которых фиксированы составы
равновесных фаз (на диаграммах с участием
состава), трёхфазная — точкой (на p-T
диаграммах) или горизонталью (на T-x или
p-x диаграммах).
[Диаграммы температура-давление []Диаграммы однокомпонентных систем
Фазовая
диаграмма воды
На
фазовых диаграммах однокомпонентных
систем поля, по правилу фаз, соответствуют
однофазным состояниям, линии,
разграничивающие их — двухфазным,
точки пересечения линий — трёхфазным
(эти точки называют тройными
точками).
Двухфазные
линии, как правило, либо соединяют две
тройные точки, либо тройную точку с
точкой на оси ординат, отвечающую
нулевому давлению. Исключение составляет
линия жидкость-газ, заканчивающаяся
в критической
точке.

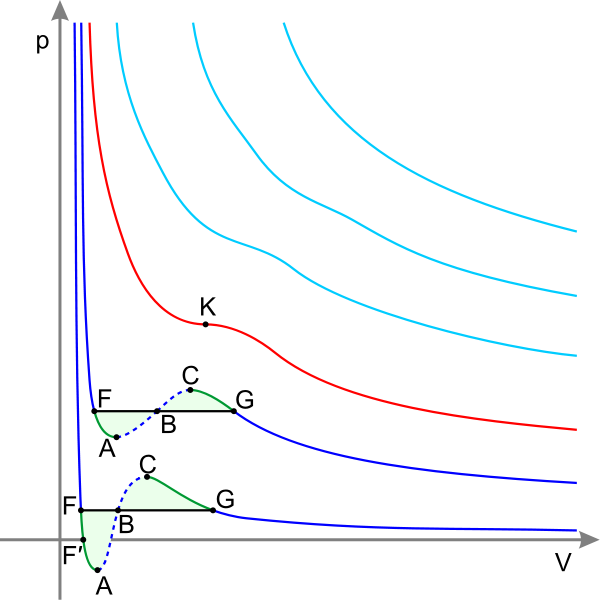

При температурах выше критической
различие между жидкостью и паром
исчезает.
