21. Распределительные пункты в нврс

Распределительные пункты - распределительные устройства на­пряжением до 1 кВ - состоят из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствамизащиты и автоматики, измерительными приборами и вспомогательны­ми устройствами. К таким распределительным устройствам относятся: распределительные щиты, силовые пункты, посты управления и др.

с иловые пункты с плавкими предохранителямиШкафы представляют собой метал­лический корпус с дверью, внутри которого установлена съемная сбор­ка, представляющая собой раму с вводным рубильником, и предохра­нителями отходящих линий

силовые пункты с автоматамиЭти силовые пунк­ты, естественно, дороже, но отличаются большими удобствами в экс­плуатации, имеют от четырех до двенадцати трехполюсных автоматов для отходящих линий и, если необходимо, вводной автомат. Для вос­становления питания по какой-либо отходящей линии после устране­ния неисправности в ней достаточно включить соответствующий ав­томат.

Если требуются большее число присоединений и большая распре­деляемая мощность, то используются более громоздкие и более доро­гие распределительные щиты, которые комплектуются из отдельных панелей

В жилых и общественных зданиях, запитываемых от отдельно сто­ящих ТП, используют специальные вводно-распределителъные уст­ройства, например типа ВРУ

В осветительных сетях производственных и административных зданий в качестве пунктов разветвления используются щитки освети­тельные оснащаемые трехполюсными и однополюсными автоматами

Силовые пункты, содержащие лишь один аппарат и служащие для коммутации и защиты одной трехфазной линии напряжением 380/220 В, называются силовыми ящиками

22. Резервирование в сетях до 1000 в

Если к подстанции подключен потребитель I категории по надеж­ности электроснабжения, то подстанция при этом должна иметь воз­можность получать электрическую энергию от двух независимых источников и на секционном автомате РУ 0,4 кВ должно быть реали­зовано автоматическое включение резерва (АВР).

Для одного или группы электроприемников II категории неболь­шой мощности резервирование электроснабжения выполняется с по­мощью вводно-распределительного устройства (ВРУ) без секциониро­вания (рис. 3.44), в котором устанавливается один рубильник-переключатель (рубильник на два направления) QS

При большей мощности группы электроприемников II категории, когда передача их нагрузки по одной линии в условиях нормального состояния электрической сети сопряжена с большими потерями на­пряжения, в вводно-распределительном устройстве устанавливаются два рубильника-переключателя QS1 и QS2 (рис. 3.45), что позволяет в нормальном режиме загрузить оба ввода, распределяя подключаемую нагрузку между ними.

Рис. 3.45. Схема ВРУ с двумя рубильниками-переключателями

Для одного или группы электроприемников I категории небольшой мощности электроснабжение резервируется с помощью устройства автоматического включения резерва (АВР) без секционирования (рис. 3.46), в котором устанавливаются два контактора КМ1 и КМ2, обеспечивающих переключение силовой цепи, и два автомата QF1 и QF2, реализующих защиту от токов перегрузки и токов коротких за­мыканий.

Рис. 3.46. АВР без секционирования

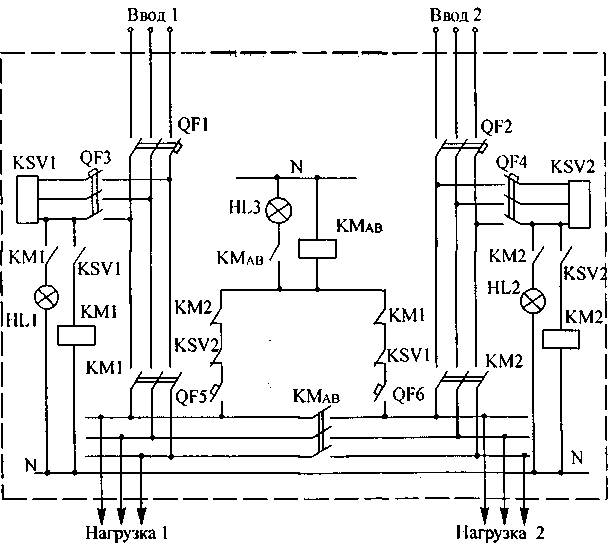

Рис. 3.47. АВР с секционированием

При большей мощности группы электроприемников I категории, когда передача их нагрузки по одной линии в условиях нормального состояния электрической сети (как указывалось выше) сопряжено с большими потерями напряжения, в устройстве АВР реализуется сек­ционирование и соответствующее распределение нагрузки (рис. 3.47). В указанной схеме при наличии напряжения во всех фазах на первом и вто­ром вводах состоянием реле контроля фаз KS VI и KSV2 обеспечивается включенное состояние контакторов КМ1 и КМ2 и электроснабжение частей нагрузки (нагрузка 1 и нагрузка 2) от двух источников питания.

23. Некомпенсированная сеть с изолированной нейтралью.

Изолированная нейтраль - нейтраль трансформатора или генерато­ра, не присоединенная к заземляющему устройству или присоединен­ная к нему через большое сопротивление приборов сигнализации, из­мерения, защиты и других аналогичных им устройств.

Рис. 7.1. Система напряжением выше 1000 В с изолированной нейтралью:

а - расчетная схема замещения в нормальном режиме; б - расчетная схема заме­щения в аварийном режиме

Токи однофазного замыкания на землю в системе с изолированной нейтралью малы по сравнению с токами нагрузки и сами по себе не­опасны для системы. Кроме того, в аварийном режиме работа прием­ников электроэнергии не нарушается.

Если изоляция сети ослаблена, то пробой ее может произойти в любом месте электрической сети, что приводит иногда к неизбира­тельному действию защиты. При этом отключаются неповрежденные участки сети и нарушается нормальная работа системы электроснаб­жения.

В связи с этим в системах электроснабжения с изолированной ней­тралью время нахождения неповрежденных фаз под повышенным на­пряжением ограничивают. Допускается не отключать возникшее замы­кание в течение двух часов для отыскания повреждения и принятия мер по обеспечению электроснабжения потребителей по другой цепи. Длительная работа (более двух часов) установок с замкнутой на землю фазой недопустима, так как может привести к двухфазному КЗ на зем­лю.

В сетях, работающих с изолированной нейтралью, возможно наи­более опасное замыкание на землю через возникшую электрическую дугу, которая попеременно зажигается и гаснет, что вызывает резо­нансные явления и повышение напряжения до (2,5...3,5)Uф. Вероят­ность возникновения перемежающейся дуги тем больше, чем больше емкостный ток в рассматриваемой сети.

Возникновение электрической дуги в месте замыкания на землю может повредить электрооборудование и вызвать двух- и трехфазные КЗ, а перенапряжения могут привести к пробою изоляции и образова­нию КЗ в частях установок с ослабленной изоляцией

Возможность бесперебойного электроснабжения приемников в аварийном режиме однофазного замыкания на землю является основ­ным преимуществом системы с изолированной нейтралью. Однако это преимущество можно использовать без ущерба для срока службы изо­ляции лишь в тех случаях, когда работа установок с замыканием огра­ничена сравнительно небольшим периодом времени (не более двух часов).

Основными недостатками систем с изолированной нейтралью яв­ляются: повышенные капитальные вложения; возможность замыкания фазы на землю через электрическую дугу и появления перемежающих­ся дуг; неудовлетворительные селективность и помехоустойчивость устройств релейной защиты от однофазных замыканий; недостаточно высокие чувствительность и быстродействие автоматических уст­ройств замыкания на землю поврежденной фазы.

Рассмотренные недостатки, в значительной мере усложняющие эксплуатацию систем с изолированной нейтралью, ограничивают об­ласть их применения системами, где емкостный ток замыкания на зем­лю не может привести к появлению устойчивых перемежающихся дуг. В соответствии с этими нормами рекомендуется системы с изолиро­ванной нейтралью применять в сетях 6-35 кВ при емкостных токах замыкания на землю не более: 30 А при напряжении 6 кВ; 20 А при напряжении 10 кВ; 15 А при напряжении 20 кВ; 10 А в сетях напряже­нием 6-20 кВ, имеющих железобетонные и металлические опоры на воздушных линиях электропередачи, и во всех сетях напряжением 35 кВ; 5 А в схемах генераторного напряжения 6-20 кВ блоков «гене­ратор - трансформатор», а также в сетях с напряжением до 1000 В при наличии в них электроустановок с повышенной опасностью обслужи­вания.
