2.1.2. Жесткая проводка управления

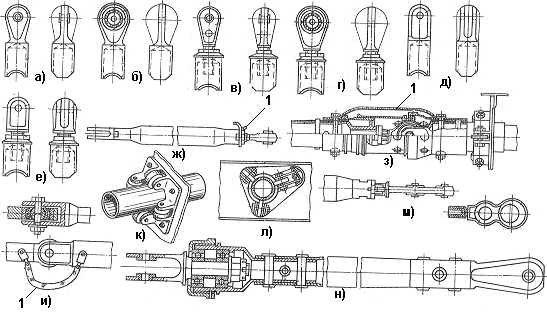

Выполняется из движущихся поступательно жестких тяг, изготавливаемых из тонкостенных дюралевых, стальных, титановых труб с наконечниками на концах. Наконечники нерегулируемые и регулируемые (для регулировки длины тяги) обеспечивают соединение тяг между собой и присоединение их к качалкам и рычагам проводки управления. Для уменьшения трения все шарниры жесткой проводки снабжаются шарикоподшипниками. Параллельно всем шарнирам тяги и качалки управления гибкими перемычками 1 соединяются в одну электрическую массу во избежание возникновения между ними разности потенциалов. Раньше наконечники тяг крепились к трубам с помощью переходных стальных стаканов.

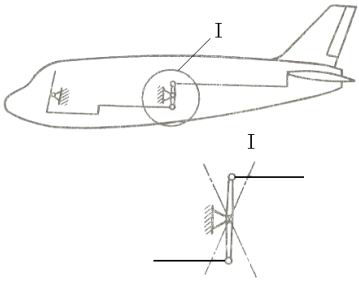

В соответствии с ОСТ 1 12791-77 на трубы для тяг управления наконечники теперь ввертываются непосредственно в резьбу в обжатом конце трубы (ж, м) и установка промежуточных стаканов не требуется. Прокладка тяг по самолету выполняется или на поддерживающих качалках, или в роликовых направляющих (к). Для компенсации разницы в деформациях фюзеляжа и жесткой проводки управления в нее включается специальная компенсационная качалка, поворот которой в ту или иную сторону компенсирует изменение длины проводки и сохраняет заданное положение руля.

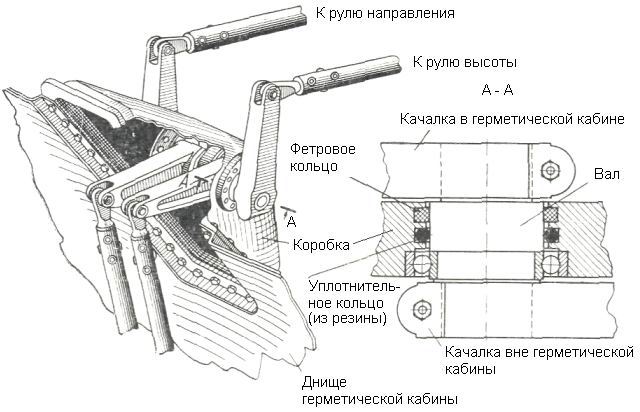

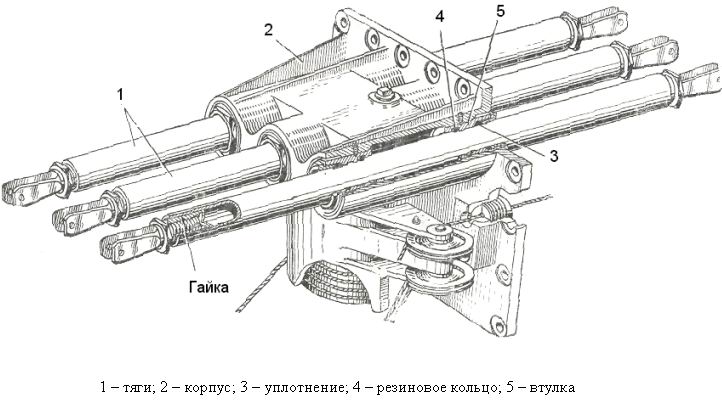

На выходе проводки управления из герметичных кабин устанавливаются специальные гермовыводы, обеспечивающие передачу движения проводки без утечки воздуха из гермоотсека. Уплотнение тяг или вала в этих узлах обеспечивается резиновыми уплотнительными кольцами.
2.2. Электрическая проводка управления
Передача управляющих сигналов от летчика к органу управления может обеспечиваться электродистанционной системой управления (ЭДСУ).
В такой системе сохраняются обычные командные посты управления или могут использоваться командные рычаги управления уменьшенных размеров - уменьшенная штурвальная колонка, рукоятка на подлокотнике и др. Механические перемещения командных рычагов в этой системе преобразуются в аналоговый или цифровой электросигнал, который передается электропроводкой к рулевому приводу, установленному непосредственно у рулевой поверхности и связанному силовым штоком с ее кабанчиком управления. Перемещение силового привода управляется электросигналами командного рычага и за счет обратной связи создается следящая система, в которой руль строго следит за перемещениями командного рычага точно так же, как это происходит в системах с механической проводкой управления.
Для повышения надежности ЭДСУ передача электросигналов происходит по 3-4 независимым каналам, проложенным в разных местах конструкции тех агрегатов, по которым проходит проводка управления.
Электродистанционная проводка управления обеспечивает снижение массы системы управления, практически не требует объемов для ее прокладки, проста и удобна в обслуживании. ЭДСУ упрощает включение в систему управления любых автоматических устройств, не требуя установки дополнительных силовых приводов. Это позволяет создавать единую автоматизированную бортовую систему - АБСУ, обеспечивающую высокое качество управления на всех режимах полета самолета. В такой системе сигналы летчика и автоматов суммируются на электрическом уровне и выдаются на единый силовой привод органа управления.
Малый опыт использования ЭДСУ пока еще заставляет дублировать ее резервной механической проводкой управления, но уже появляются самолеты без дублирования с многократно резервированной и высоконадежной системой электрического управления.
