18. Расчетное положение №1
Бульдозер, двигаясь прямо, с постоянной скоростью и запертыми гидроцилиндрами, внезапно упирается серединой режущей кромки отвала в препятствие. Скорость бульдозера резко падает, движитель работает на пределе полного буксования, стремясь преодолеть сопротивление WY, действующее на режущую кромку отвала
Расчетное положение №2. Бульдозер, двигаясь по прямой, заглубляет отвал в грунт.
Сила, развив. ГЦ, вывешивает машину на середине режущей кромки отвала с опрокидыванием вокруг точки А. Скорость бульдозера резко падает, движитель работает на пределе полного буксования, стремясь преодолеть горизонтальную составляющую WY сопротивления, действующего на режущую кромку отвала.
Расчетное положение №3.
Бульдозер,
двигаясь по прямой, заглубляет отвал
в грунт. Сила, развиваемая гидроцилиндрами,
вывешивает машину на конце режущей
кромки отвала с опрокидыванием вокруг
точки А. Скорость бульдозера резко
падает, движитель работает на пределе
полного буксования, стремясь преодолеть
горизонтальную составляющую WY
сопротивления, действующего на режущую
кромку отвала
Расчетное положение №4.
Бульдозер,
двигаясь по прямой, выглубляет отвал
из грунта. На середину режущей кромки
отвала действует реакция грунта,
удерживающая отвал. Сила, развиваемая
ГЦ, стремится опрокинуть машину вокруг
точки Б. Скорость бульдозера резко
падает, движитель работает на пределе
полного буксования, стремясь преодолеть
горизонтальную составляющую WY
сопротивления, действующего на режущую
кромку отвала.
Расчетное положение №5.
Бульдозер,
двигаясь по прямой, выглубляет отвал
из грунта. На конец режущей кромки
отвала действует реакция грунта,
удерживающая отвал. Сила, развиваемая
гидроцилиндрами, стремится опрокинуть
машину вокруг точки Б. Скорость бульдозера
резко падает, движитель работает на
пределе полного буксования, стремясь
преодолеть горизонтальную составляющую
WY
сопротивления, действующего на режущую
кромку отвала.
19. Производительность бульдозера:
Вместимость отвала:
Полное время рабочего цикла:
,
,
,
Сопротивления:
где
,
,
,
.
20. Различают трех– и четырехзвенное рыхлительное оборудование
а) – трёхзвенное; б), в), г) – четырёхзвенное; 1 – опорная рама; 2 – нижняя тяговая рама; 3 – рабочая балка; 4 – рыхлящий зуб; 5 – гидроцилиндры подъёма и опускания рабочей балки; 6 – верхняя тяговая рама; 7 – гидроцилиндры наклона зуба; 8 – механизм изменения вылета зуба.
21. Различают: однозубые (на тягачах с больш. тяговым усилием и прим. при разруш. скальн., вечномерзлых и прочн. грунтов) и многозубые (прим. при работе с более слаб. породами, искусств. дорожн. покрытиями, грунтами сезонного промерзания и т. п) рыхлители. Число зубьев зависит от тягового класса трактора, прочности грунта и глубины рыхления.
Зубья крепят в прорезях рабочей балки пальцами, клиньями либо гидрофиксаторами:
Зуб рыхлителя предст. собой металлич. стойку 1 с отверстиями 2 для фиксации стойки в рабочей балке. Передняя грань нижн. рабочей части стойки защищ. от износа накладкой 3 и наконечником 4. Для крепления накладки и наконечника к стойке зуба чаще всего прим. пальцевые соединения. Зубья рыхлителей работают в условиях значительных динамических нагрузок и повышенного абразивного изнашивания. Эффективность и производительность рыхлителей в первую очередь определяется работоспособностью наконечников 4 зубьев.
1 – стойка зуба; 2 – отверстия под пальцы крепления; 3 – защитная накладка; 4 – сменный наконечник; lнак/с – длина симметричного наконечника; lнак/н – длина несимметричного наконечника; – угол рыхления; – угол отгиба наконечника; – угол заострения; – задний угол.
22. По расчетным положениям рыхлителя оцениваются расчетные усилия, способные разрушить детали оборудования.

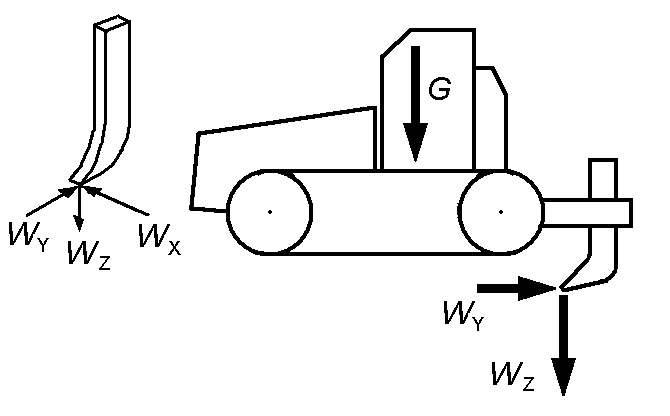

Расчетное положение №1. Рыхлитель двигается прямо, скорость и глубина рыхления постоянны, ГЦ РО заперты. Не снижая скорости, он упирается концом зуба в непреодолимое препятствие
Расчетное положение №2. Рыхлитель двигается прямо с пост. скор., зубья рыхлителя заглубляются в грунт. Звенья гусеницы, располож. под ведущей звездочкой, теряют контакт с опорн. пов-тью.
Расчетное положение №3. Рыхлитель двигается прямо с пост. скор., глубина рыхления уменьшается. Звенья гусеницы, располож. под передним натяжным катком, теряют контакт с опорн. пов-тью.
23. Часов. производит. рыхлителя П, м3:
Cопротивления:
Wобщ=Wрых+Wдв, Wрых = Kрых bрых hрых,
