14.21. Схема противосъемного устройства

Противосъемные устройства применяются в бомбовых взры­вателях большого замедления и предназначены для мгновенно­го взрыва бомбы при попытке вывернуть из нее взрыватель. Большинство противосъемных устройств являются устройствами механического типа и конструктивно выполняются совместно с ударным механизмом. На рисунке 14.21 приведена схема взрывате­ля долговременного действия химического типа. Ударник 1 с боевой пружиной 2 удерживается от накола капсюля 3 шарика­ми 4, которые в свою очередь удерживаются пластмассовым цилиндром 5. Ударный механизм смонтирован во втулке, ко­торая имеет свою мощную пружину 7. Втулка 6 удерживается от перемещения опорными шариками 8, прижатыми к корпусу взрывателя буртиком капсюльного стакана 9. В канадку капсюльного стакана устанавливается стопорный шарик 10.

В обычных условиях взрыватель работает следующим обра­зом. После встречи бомбы с землей от удара разбивается стеклянная ампула с растворителем 11, который, просачиваясь че­рез замедлительный пыж 12, начинает размягчать пластмассовый цилиндр 5 и шарики 4 вдавливаются в цилиндр, ударник освобождается и под действием своей пружины накалывает кап­сюль. При попытке вывернуть взрыватель, он одновременно с выворачиванием из очка под взрыватель будет выворачиваться и из капсюльной втулки, которая при попытке вывернуть взрыва­тель заклинивается в запальном стакане бомбы стопорным ша­риком 10 (канавка под шарик в капсюльной втулке имеет пе­ременную глубину, что не мешает вворачиванию взрывателя вместе с капсюльной втулкой). При выворачивании взрывателя из капсюльной втулки опорные шарики в выпадают, и втулка ударника под действием пружины 7, устремляясь к капсюлю и накалывая его жалом, вызывает взрыв бомбы.

Рассмотренные выше принципы устройства и действия раз­личных механизмов контактных взрывателей механического ти­па позволят при изучении других образцов взрывателей самос­тоятельно разобраться в особенностях устройства взрывателей подобного типа, ибо в том или ином конструктивном оформле­нии все эти механизмы имеются в большинстве образцов взры­вателей.

14.2.3 Особенности устройства и действия контактных взрывателей электрического типа

Общие сведения об электрических взрывателях

Как уже отмечалось, взрыватели электрического типа сра­батывают при прохождении тока через электровоспламеннтель. Принципиальная схема боевой электрической цепи такого взры­вателя представлена на рисунке 14.22. По истечении времени взве­дения срабатывает МДВ, а в момент встречи с преградой за­мыкается контактное устройство (КУ), связывающее источник тока (Б) с электровоспламенителем (ЭВ). В зависимости от сил, используемых для замыкания КУ, они подразделяются на КУ реакционного и инерционного типа. КУ реакционного типа состоят из двух электродов, к которым подключается запальная цепь. В исходном состоянии они изолированы, находясь на неко­тором расстоянии друг от друга. В момент встречи с преградой электроды, подключают электровоспламеиитель к источнику пи­тании. Конструктивно КУ реакционного типа выполняются по-разному: к виде сминаемого колпачка, внутри которого нахо­дится изолированный от него воздухом контактный стержень (рисунок 14.23), в виде сминаемого обтекателя головной части 1, изолированного от внутреннего электрода-колпачка 2 коничес­кой формы (рисунок 14.24), либо в виде электрического жгута, про­вод 2 сердцевины которого изолирован от наружной металли­ческой оплетки 3, а в момент удара специальный металличес­кий нож 1, врезаясь в жгут, замыкает сердцевину с оплеткой (рисунок 14.25).

Инерционные КУ состоят из неподвижного и подвижного электрода (движка). В большинстве конструкций подпружинен­ный движок своими контактами замыкает боевую цепь при движении вперед под действием инерционных сил (рисунок 14.26). При этом в исходном положении, касаясь верхних контактов схемы, движок своими контактами шунтирует цепь электровоспламенитсля, повышая степень предохранения взрывателя. К инерционным КУ относятся также вибрационные замыкатели (рисунок 14.27), состоящие из шарика, припаянного к упругому стер­жню из стальной проволоки и полого цилиндра. При встрече бомбы с преградой шарик под действием сил инерции, совер­шая колебания, коснется полого цилиндра и замкнет боевую цепь.

Для питания запальной и других цепей взрывателя могут быть использованы бортовая электросеть самолета или ракеты (внешний источник) и источники, входящие в конструкцию взрывателя в виде электробатареек, пьезогенераторов и маг­нитно-импульсных генераторов (внутренние источники).

У взрывателей, использующих энергию бортовой сети само­лета, роль источника тока играет конденсатор, который заря­жается в момент сбрасывания бомбы (пуска ракеты) от специ­ального зарядного устройства самолета. Такие взрыватели на­зываются взрывателями конденсаторного типа.

Все электрические взрыватели, кроме контактных устройств и источников тока, содержат также и огневую цепь, механизмы дальнего взведения и предохранительные устройства, назначе­ние которых, принцип действия и устройство не отличаются от соответствующих узлов механических взрывателей. Исключе­нием являются лишь электрические взрыватели конденсаторно­го типа, в которых действие механизма дальнего взведения может быть основано на электрическом принципе.

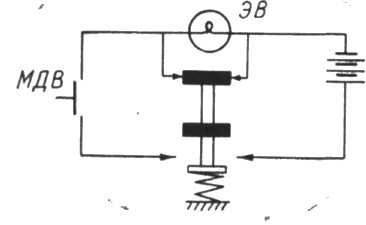

Рисунок 14.22. Принципиальная схема боевой цепиэлектрического взрывателя

Рисунок 14.23. Сминаемый колпачок контактного устройства

Рисунок 14.24. контактное устройство в виде сминаемого обтекателя головной части

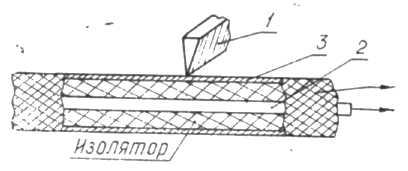

Рисунок 14.25. Контактное устройство в виде разрезаемого электрожгута

Рисунок 14.26. Контактное устройство инерционного типа

Рисунок 14.27 Виброзамыкатель
