I. Устройство кранов машиниста усл.№394 и 395

Кран машиниста собран из пяти основных частей: верхней (золотниковой), средней (промежуточной), нижней (уравнительной), редуктора (питательного клапана) и стабилизатора (дросселирующего выпускного клапана).

В верхней части крана имеются золотник 12, крышка 11, стержень 17 и ручка 13 с фиксатором 14, надета на квадрат стержня и закреплена винтом 16 и гайкой 15.

Стержень 17 уплотнён в крышке манжетой, опирающейся на шайбу 19. Нижним концом стержень надет на выступ золотника 12, который прижимается к зеркалу пружиной 18.

Для смазывания золотника в крышке 11 имеется отверстие, закрываемое пробкой. Смазка трущейся поверхности стержня 17 производится через просверленное в нём осевое отверстие.

Средняя часть 10 крана служит зеркалом для золотника, а запрессованная в неё втулка 33 - седлом для обратного клапана 34.

Нижняя часть крана состоит из корпуса 2, уравнительного поршня 7 с резиновой манжетой 8 и латунным кольцом 9 и выпускного клапана 5, который прижимается пружиной 4 к седлу втулки 6. Хвостовик выпускного клапана уплотнён резиновой манжетой 3, вставленной в цоколь 1.

Верхняя, средняя и нижняя части соединяются через резиновые прокладки на четырёх шпильках 20 с гайками. Положение фланца крышки верхней части фиксируется на средней части штифтом 21.

Редуктор имеет корпус 26 верхней части с запрессованной втулкой 25 и корпус 29 нижней части. В верхней части находится питательный клапан 24, прижимаемый к седлу пружиной 23, которая вторым концом упирается в заглушку.

Фильтр 22 предохраняет питательный клапан от загрязнения.

На металлическую диафрагму снизу через упорную шайбу давит пружина 30, опирающаяся вторым концом через упор 32 на винт 31.

С трубами от питательной и тормозной магистралей кран соединяется с помощью накидных гаек.

Стабилизатор крана состоит из корпуса 7 с запрессованной в него втулкой 4, крышки 1 и клапана 3, прижимаемого к седлу пружиной 2. В корпус запрессован также ниппель 5 с калиброванным отверстием 0,45 мм. Между корпусом и втулкой 9 зажата металлическая диафрагма 6. Снизу на диафрагму через шайбу 8 давит пружина 10, сжатие которой регулируется винтом 11.

Ручка крана машиниста усл. № 394 (395) имеет семь рабочих положений.

Рассмотрим действие крана при различных положениях его ручки. На рисунках отверстия и выемки в золотнике обозначены цифрами, на зеркале – буквами.

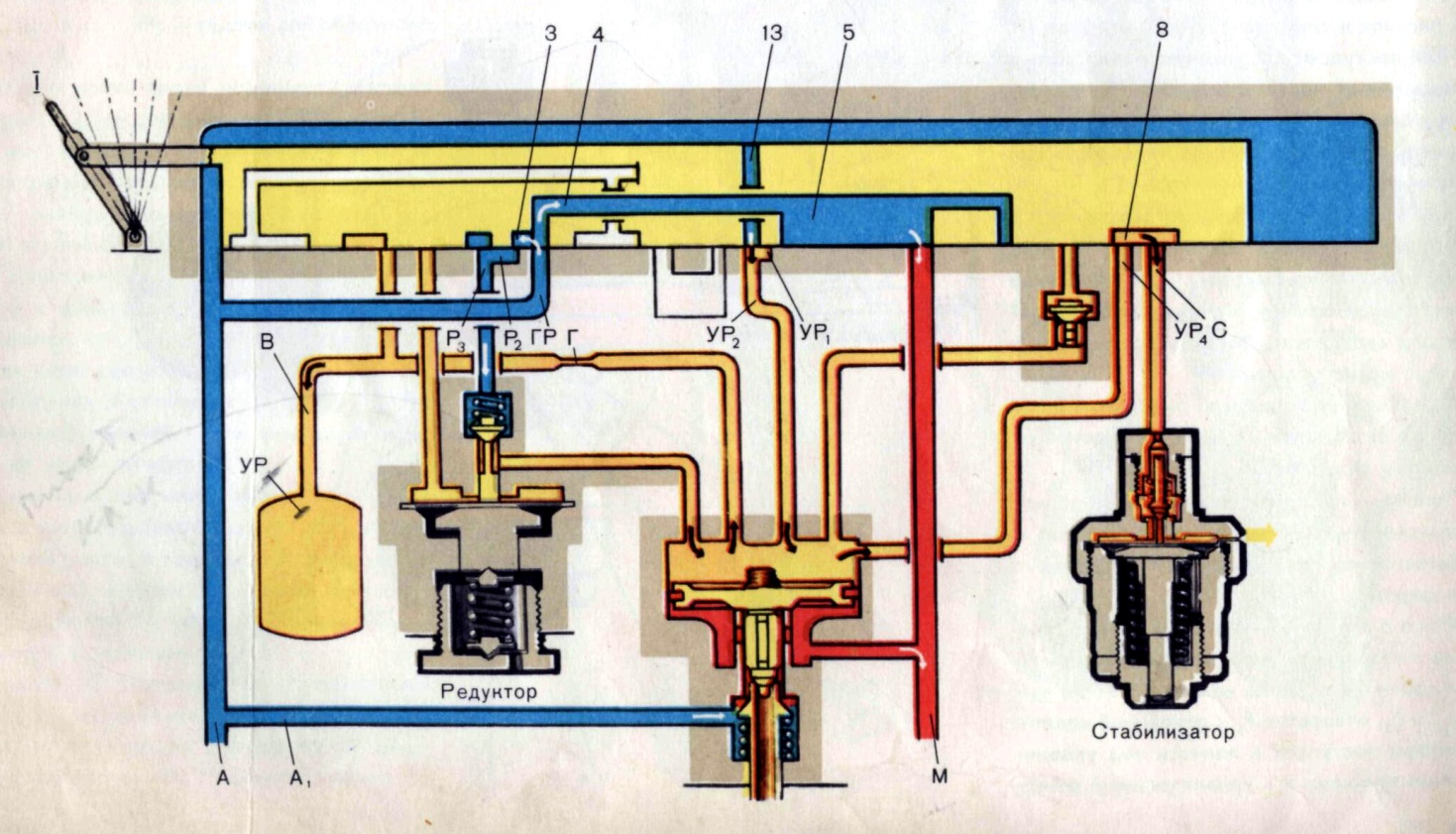

I положение – зарядка и отпуск. Воздух из питательной магистрали А по каналам ГР, 4, 5 и М поступает в тормозную магистраль и одновременно через отверстие 13, выемку УР1 и отверстие УР2 – в полость над уравнительным поршнем, а оттуда через калиброванное отверстие Г диаметром 1,6 мм, по каналу В – в уравнительный резервуар УР. В полости над уравнительным поршнем давление повышается быстрее, чем в тормозной магистрали. Поршень опускается, отжимает от седла выпускной клапан и сообщает канал А1 с магистралью.

Сообщение ПМ с ТМ происходит каналом сечением около 200 мм. Одновременно воздух из питательной магистрали по каналам ГР, 3, Р2 и Р3 поступает к клапану редуктора.

Полость над уравнительным поршнем через отверстие УР4, выемку 8 и отверстие С сообщается со стабилизатором и далее с атмосферой.

Диаметр отверстия Г - 1.6мм подобран таким образом, чтобы после ступени или ПСТ подзарядка УР объёмом 20 л при I положении РКМ до давления 5.0 – 5.2 кгс/см² происходила несколько быстрее подзарядки ВР в головных вагонах поезда. Это позволяет РКМ держать в I положении не по отчету времени, а по показанию манометра УР.

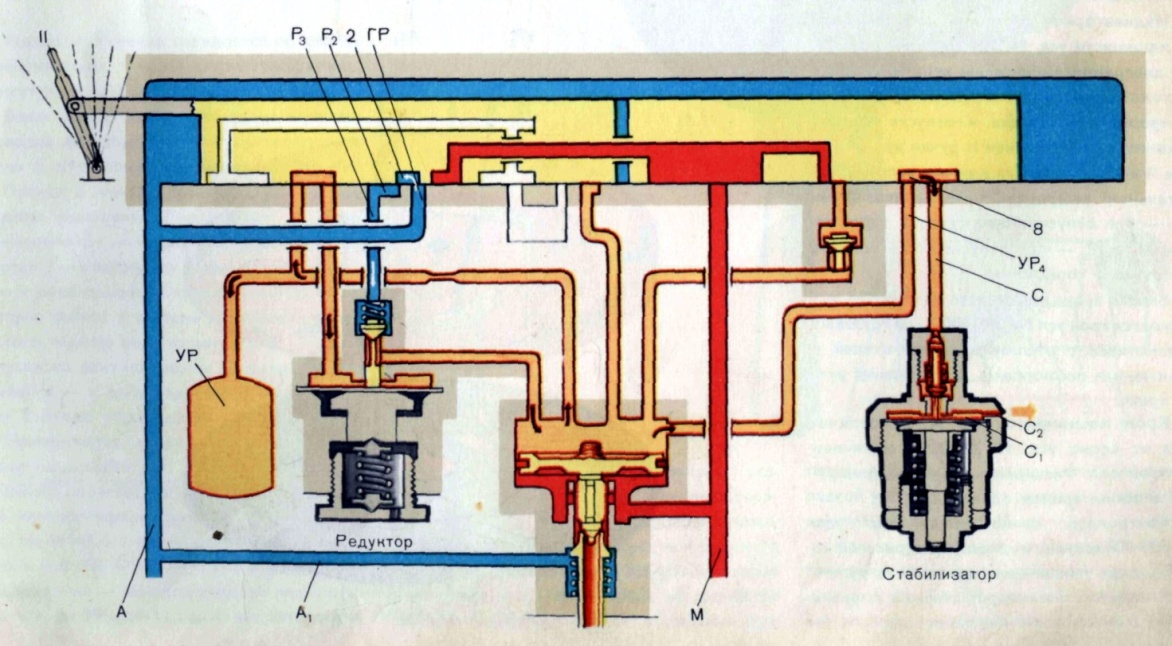

II положение – поездное с автоматической ликвидацией сверхзарядки Воздух из питательной магистрали А по каналу ГР, через выемки 2 и Р2, отверстие Р3 и открытый клапан редуктора поступает в полость над уравнительным поршнем и в уравнительный резервуар УР.

Редуктор автоматически поддерживает установившееся давление в уравнительном резервуаре. Сверхзарядка ликвидируется стабилизатором.

Если давление в тормозной магистрали ниже, чем в полости над уравнительным поршнем, этот поршень переместится вниз и сообщит между собой каналы А1 и М – произойдёт питание ТМ, и давление в ней будет поддерживаться равным давлению в УР.

Полость над уравнительным поршнем через отверстие УР4, выемку 8, отверстие С и отверстие С2 диаметром 0,45 мм сообщается с атмосферой при давлении в полости С1 около 0,3 – 0,5 кгс/см², установленном пружиной стабилизатора.

Давление воздуха в уравнительном резервуаре, несмотря на расход воздуха через отверстие С2 стабилизатора, будет поддерживаться редуктором.

Для повышения давления в УР необходимо винт редуктора КМ завернуть по часовой стрелке (один оборот винта соответствует изменению давления в УР примерно на 1.1 кгс/см²), а для понижения – вывернуть.
