Задача №4
Вибрати первинний і вторинний опір спрацьовування й витримки часу для триступінчастого дистанційного захисту, установленого в точці 1 лінії 110 кВ з одностороннім живленням.
Дистанційний орган здійснює першу і другу ступінь захисту, а також пусковий орган, що здійснює третю ступінь захисту, виконаний за допомогою реле повного опору, ввімкненого на лінійну напругу та різницю фазних струмів. Коефіцієнт запасу дорівнює 0,85; коефіцієнт трансформації трансформатора струму КІ = 400/5.
Для пускового органа коефіцієнт запасу з урахуванням самозапуску електродвигуна дорівнює 2; коефіцієнт повернення дорівнює 1,1. Ступінь селективності за часом становить 0,5 секунд. Інші вихідні дані, необхідні для розрахунку зазначені в таблиці 5.5.
Визначити коефіцієнти чутливості другої та третьої ступені захисту при металевому короткому замиканні в кінці лінії, що захищається. Перша ступінь захисту резервних елементів виконана без витримки часу, а витримка часу селективного захисту ліній становить tЛIII, трансформатора – tTIII.

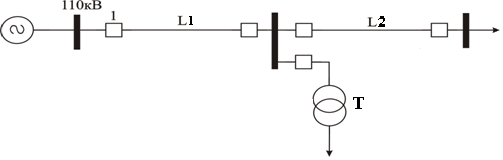

Рисунок 4.1 – Схема ділянки електричної мережі до задачі №4
Таблиця 4.1 – Вихідні дані до задачі №4
Літера |
Довжина першої лінії L1, км |
Довжина другої лінії L2, км |
Робочий максимальний струм першої лінії Іроб.макс.L1, А |
Переріз S0 проводу L1, мм2 |
Переріз S0 проводу L2, мм2 |
tЛIII, c |
tTIII, c |
Номінальна потужність трансформатору, SТ, кВА |
А |
100 |
|
|
|
|
1,5 |
|
|
К |
|
90 |
455 |
|
||||
О |
|
|
4000 |
|||||
Р |
50 |
|
||||||
Т |
|
2,3 |
||||||
У |
50 |
|
Визначимо параметри ліній L1 та L2. З довідника [4] занесемо до таблиці 4.2 значення активного опору R0 та діаметру d ліній.
Таблиця 4.2 – Параметри повітряних ліній L1і L2
Лінія |
Марка проводу |
Питомий активний опір R0, Ом/км |
Діаметр проводу d, мм |
Питомий індуктивний опір X0, Ом/км |
Повний опір Z, Ом |
L1 |
АС-50/8 |
0,595 |
9,6 |
0,438 |
73,88 |
L2 |
66,49 |
Рективний погонний опір X0 ПЛ визначимо за формулою:
X0 = 0,1445∙lg
де Dсер – середньогеометрична відстань між проводами фаз (для 110кВ: Dсер = 4м).
Отже,
X0 = 0,1445 ∙ lg
Повний опір ліній L1і L2 становить:
Z L1 =
Z L2 =
Опір спрацювання першого ступеню вибирається таким, щоб дистанційний орган захисту не спрацьовував при короткому замиканні на шинах протилежної підстанції, в місці підключення трансформатора або за ним, в залежності від наявності вимикача по високій стороні трансформатора. В нашому випадку трансформатор Т підключений до лінії L1 через вимикач, тому вибираємо опір спрацювання першого ступеню наступним чином:
,
де = [0,8…0.85] – коефіцієнт надійності відстройки, який враховує похибки трансформаторів струму і напруги та реле опору KZ;
ZW = ZL1 – опір ділянки лінії від місця установки захисту до точки підключення відпайки.
Отже, первинний опір спрацювання першого ступеню захисту становить:
Коефіцієнт трансформації трансформатора напруги становить:
КU =
Вторинний опір спрацювання захисту (опір спрацювання реле) розрахуємо за формулою:
;
Перша ступінь захисту виконується без витримки часу спрацювання, тобто:
Другий ступінь захисту.
Дистанційний орган другого ступеня не повинен спрацьовувати при коротких замиканнях в кінці першої зони захисту суміжної лінії (в кінці L2), при коротких замиканнях за трансформатором. У відповідності з цими умовами, приймаємо за опір спрацювання захисту найменший з знайдених за наступними формулами:
де = 0,85 – коефіцієнт надійності;
= 0,8 – коефіцієнт надійності, який враховує похибку розрахунків уставок лінії Л2;
= 1 – коефіцієнт струморозподілу;
= ∙ZL2 – опір спрацювання першої зони дистанційного захисту лінії L2.
Опір спрацювання захисту при відстройці від к.з. за трансформатором відпайки розраховується так:
де ZT – опір трансформатора.
Для нашого трансформатора маємо наступні дані:
ST = 4 МВА;
UВН = 115 кВ;
uкз = 10,5 %.
ZT =
ZT =
За опір спрацювання другого ступеня захисту приймаємо найменше із двох знайдених значень , тобто =101,23 Ом.
Вторинний опір спрацювання захисту:
Витримка часу другого ступеню захисту повинна бути на ступінь селективності (згідно завдання ) більше часу спрацювання дистанційного захисту першої ступені захисту лінії L2, тобто:
Коефіцієнт чутливості:
Оскільки >1,25, то захист вважається чутливим.
Третій ступінь спрацювання захисту.
Вимірювальним органом третього ступеню захисту являється пусковий орган захисту. Струм спрацювання реле струму пускового органу визначається так само як і для реле максимального ненаправленого струмового захисту. При виконанні пускового органу з використанням ненаправленого реле опору виконується відлаштування від мінімально можливого опору в робочому режимі з урахуванням самопуску електродвигунів навантаження:
де – мінімальна експлуатаційна напруга на шинах підстанції, коли по лінії проходить максимальний струм навантаження;
= [1,2…1,25] – коефіцієнт надійності відстрочки;
= 1,1 – коефіцієнт повернення реле.
Згідно з [8] напруга на шинах підстанції у нормальному режимі не повинна виходити за ± 5% від номінальної напруги, тобто:
Umin = 110 кВ – 5% = 104,5 кВ
Маємо:
Вторинний опір спрацювання захисту:
Якщо третя ступінь представлена максимальним струмовим реле КА, то струм спрацювання вибирається так, як і для МСЗ:
Витримка часу третьої ступені захисту відстроюємо від найбільшого з двох часів – tЛIII та tTIII, які за умовою становлять 1,5 с та 2,3 с відповідно. Отже:
Коефіцієнт чутливості:
Оскільки < 1,5, то захист вважається нечутливим.
