5.2. Анализ структуры процессов в соответствии с iso 9000 - стандартом на качество проектирования, разработки, изготовления и послепродажного обслуживания
Международные стандарты качества ISO 9000 определяют общее руководство качеством и стандарты руководства качеством.
Система качества применяется с целью обеспечения экономически эффективного существования и развития предприятия, конкурентоспособного положения на рынке.
Стандарты дают методическую помощь при общем руководстве качеством, сертификат качества служит дополнительным стимулом для привлечения заказчиков.
В рамках стандарта ISO 9000 содержатся методические указания управления программой надежности при планировании, организации и управлении ресурсами с целью производства продукции.
Международные стандарты ISO 9001, 9002, 9003 предлагают модели обеспечения качества на предприятиях:
ISO 9001 – используется, когда соответствие установленным требованиям должно обеспечиваться поставщиком в процессе проектирования, разработки, производства, монтажа и обслуживания.
ISO 9002 - используется, когда соответствие установленным требованиям должно обеспечиваться поставщиком в процессе, производства, монтажа и обслуживания.
(ISO 9002 является идентичным ISO 9001 за исключением опущенных всех требований к системе качества, относящихся к управлению проектированием).
ISO 9003 используется, когда соответствие установленным требованиям должно обеспечиваться поставщиком при окончательном контроле и испытаниях.
С точки зрения разработчика программного обеспечения, в частности АСУПр, построение системы качества базируется на стандарте ISO 9000-3, который определяет порядок использования моделей ISO 9001 и 9003 для предприятий, разрабатывающих программное обеспечение или продукцию, включающую элемент программного обеспечения.
Международный стандарт ISO 9004 устанавливает общие подходы к управлению качеством предприятий и детально рассматривает элементы системы качества.
Международные стандарты семейства ISO 9000 тесно взаимосвязаны со стандартами семейства ISO 10000, определяющими процедуры проверки систем качества.
В соответствии с международными стандартами качества ISO в рамках системы качества различаются качество продукции и качество процессов производства, причем результатом обеспечения качества последних достигается выпуск качественной продукции.
Достижение цели системы качества осуществляется благодаря определенной политике качества предприятия.
Залог успешного функционирования системы качества - повседневное определение, развитие и совершенствование всех процессов предприятия, причем с обеспечением документирования всех рабочих процедур, обязанностей и полномочий персонала, установление стандартных форм рабочей документации, периодические проверки системы качества и пр.
ISO 9000 определяет базовый набор мероприятий по контролю качества и представляет собой схему функционирования бизнес-процессов предприятия, обеспечивающую высокое качество его работы. В то же время ISO 9000 не является стандартом качества собственно для производимых предприятием товаров/услуг. Схема покрывает все этапы выпуска товаров/услуг, включая закупку сырья и материалов, проектирование, создание и доставку товаров, обслуживание клиентов, обучение персонала и т.п.
ISO 9000 регламентирует два ключевых момента:
• наличие и документирование соответствующего бизнес-процесса
• измеряемость его качества.
Наиболее полным является стандарт ISO 9001, специфицирующий модель обеспечения качества на всех этапах жизненного цикла товара/услуги, его элементы кратко описаны в таблице 7.
Сертификация предприятия по стандарту ISO 9000 включает следующие три этапа:
• применение стандартов на предприятии, заключающееся в разработке и вводе в действие ряда мер (процессов), предписываемых стандартами;
• проведение собственно сертификации аккредитованными ISO органами;
• периодические (2 раза в год) проверки предприятия на предмет следования стандартам.
Следует отметить, что сертификация по ISO 9000 является добровольным делом каждого предприятия. Основной побудительной причиной сертификации является то, что многие зарубежные компании требуют наличие сертификата от своих поставщиков (например, для поставщиков NASA и Министерства обороны США - это является обязательным условием). Более того, наличие сертификата может оказаться обязательным условием участия предприятия в международных тендерах, госзаказах, а также получения льготных кредитов и страховок.
Таблица 7
Название элемента |
Содержание |
Обязанности руководителей |
Части стандарта, относящиеся к компетенции администрации |
Система обеспечения качества |
Распределение вопросов формирование политики и ответственности за управление качеством |
Анализ контрактов |
Работы по выявлению требований потребителей |
Управление проектированием |
Обязательные элементы процесса проектирования и разработки новой продукции |
Управление документами и базой данных |
Требования к управлению документами и базой данных, относящимися к качеству |
Закупки |
Требования к контролю качества закупаемых материалов |
Управление поставками продукции |
Требования к транспортировке и поставкам продукции |
Маркировка и сопровождение |
Требования по маркировке и сопровождению продукции |
Управление технологическими процессами |
Требования по управлению процессами производства, монтажа и технического обслуживания |
Проверки и испытания |
Требования по проведению проверок и испытаний качества |
Управление измерительными приборами и испытательным оборудованием |
Требования к выбору, контролю, калибровке и обслуживанию проверочного, измерительного и испытательного оборудования |
Состав проверок и испытаний |
Требования по составу проверок и испытаний по каждому продукту и к критерию отбраковки |
Управление бракованной продукцией |
Требования по обращению с бракованной продукцией |
Исправительные и упреждающие мероприятия |
Основные мероприятия по предупреждению и исправлению брака |
Погрузка-разгрузка, хранение, упаковка, консервация и поставка |
Требования по каждому продукту |
Контроль документации на качество |
Требования на ведение документации, касающейся качества |
Внутренний аудит качества |
Требования к проведению внутреннего аудита качества |
Обучение |
Требования к управлению подготовкой и повышением квалификации персонала и к обеспечению необходимого обучения |
Техническое обслуживание |
Требования к проведению ТО |
Статистические методы |
Требования по выбору и применению соответствующих методов |
Концепцию процессного подхода к управлению организацией, заложенную в стандарты ISO 9000:2000, отображает шаблон бизнес-процесса, построенный в стандарте моделирования IDEF0.
Особенности построения стандарта ISO 9001:2000 позволяют применить его в любой сфере деятельности, при управлении любой организацией. Шаблон описания процесса содержится в разделах 5 - 8 этого стандарта. Если его прочитать внимательно, то можно выделить следующие основные моменты.
Система управления складывается как минимум из 2-х уровней. Управленческие решения принимают
а) Генеральный директор – "первое лицо";
б) "Хозяин процесса" - руководитель, отвечающий за эффективность процесса.
С
истема
управления основана на обязательных,
регламентированных обратных связях,
описанных в цикле Деминга P-D-C-A
(Plan-Do-Check-Act) – Планирование – Работа-
Проверка (Анализ) – Действие (Корректировка)
(рис.24).
Рис. 24
Все этапы цикла P-D-C-A выполняются по регламентам.
При проведении Анализа используются 4 основных потока информации:
а) показатели процесса;
б) показатели продукта;
в) показатели удовлетворенности потребителя;
г) результаты аудитов процессов.
Стандарт требует установить эти показатели – методики сбора, обработки информации, границы нормального состояния и критерии для принятия корректирующих действий. Управленческое решение об изменении регламентов или ресурсов должно приниматься на основании строгих фактов.
Принцип цикла P-D-C-A тиражируется на нижние уровни управления (принятия решения) – если это целесообразно.

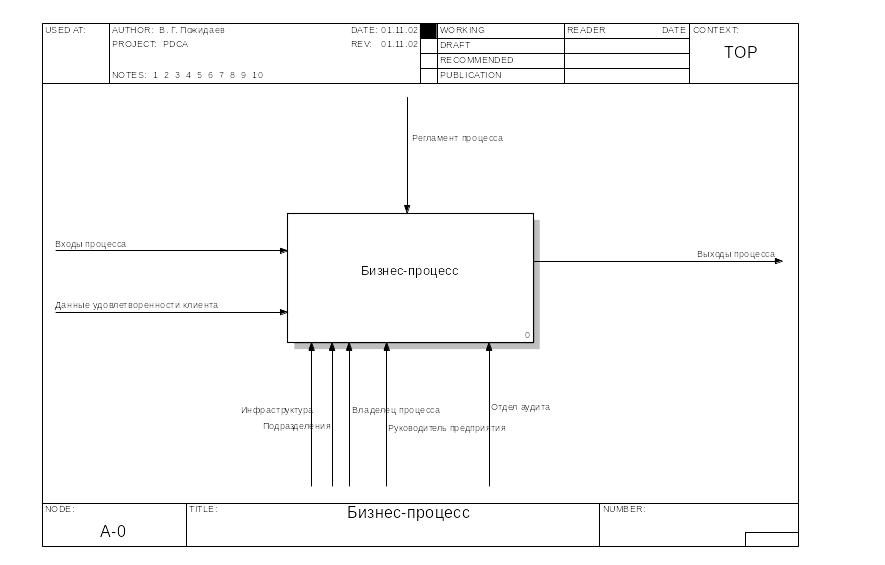

Описание абстрактного процесса и его декомпозиция на бизнес-процессы (рис. 25 – 29) сделаны в нотации IDEF0 с учетом основных требований процессного подхода к менеджменту организации, описанному в стандарте ISO 9001:2000. Данная схема является шаблоном для создания моделей бизнес-процессов, учитывающих цикл непрерывного повышения эффективности процессов и организации в целом

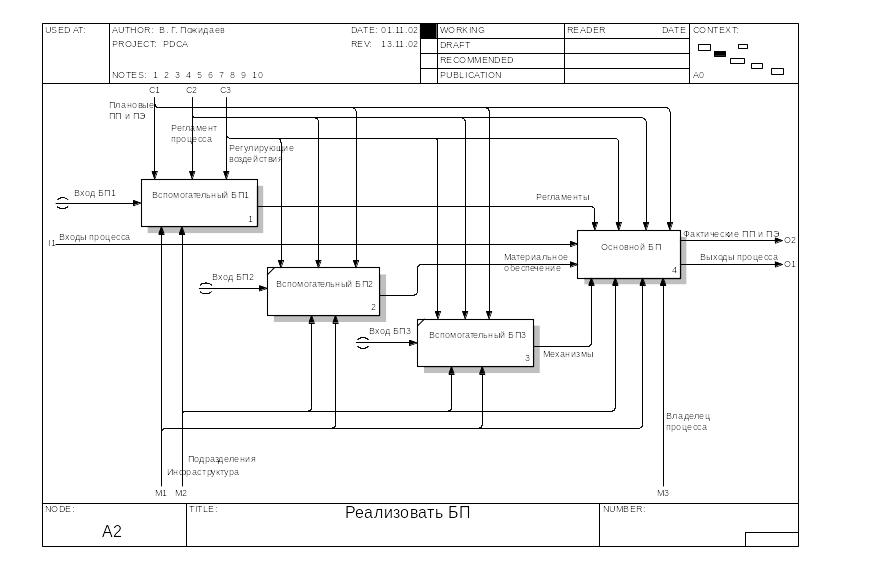

Рис. 25
Рис. 26
Рис. 27
Рис. 28
Рис. 29

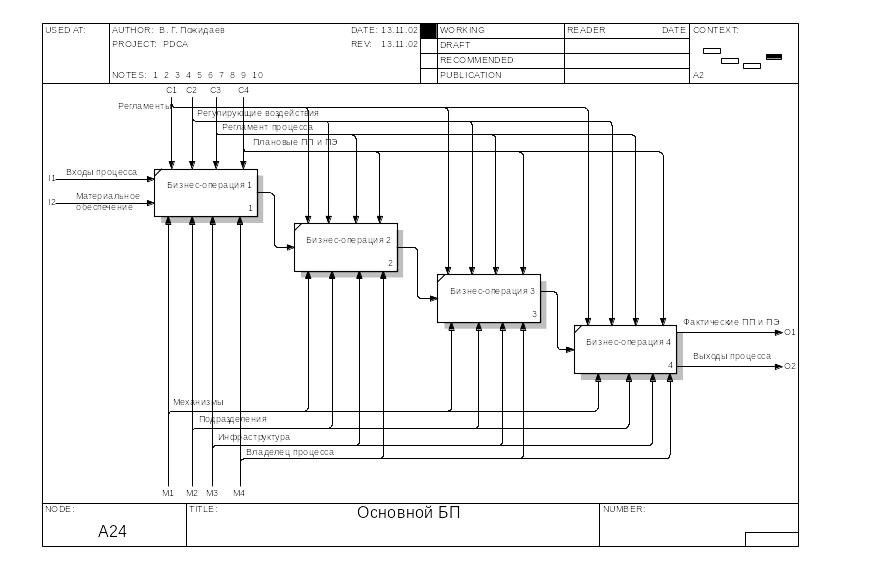

На рисунке 26 показаны 5 основных групп работ, которые должны выполняться в организации в случае применения предлагаемой технологии. На первом этапе проводится планирование эффективности бизнес-процесса по показателям продукта (ПП) и показателям эффективности процесса (ПЭ).
На втором этапе происходит собственно выполнение бизнес-процесса (возможно, нескольких циклов бизнес-процесса за определенное время). При этом необходимо выделить основной процесс и обеспечивающие его реализацию вспомогательные процессы.
К функциям третьей группы относятся контрольные функции и функции оперативного управления. Необходимо обеспечить оперативный контроль показателей эффективности бизнес-процесса, что должно приводить к возможности "наблюдать" процесс и управлять им.
Четвертая группа функций необходима для проведения анализа бизнес-процессов по заданным критериям. Среди должностных лиц, проводящих анализ, два лица отвечают за улучшение показателей процесса – Владелец конкретного процесса и Руководитель компании.
При выполнении группы функций № 5 осуществляется разработка корректирующих мероприятий по трем направлениям: изменения регламентов выполнения бизнес-процессов, изменения по персоналу (обучение, повышение квалификации, аттестация, прием/увольнение и т.д.), изменения в инфраструктуре (новые средства производства, автоматизации, связи и т.п.). Отметим, что корректирующие мероприятия (по терминологии ISO 9000:2000 – корректирующие и предупреждающие действия) предназначены для изменения ресурсов (составляющих частей бизнес-процесса). На рис. 26 показана упрощенная схема, состоящая из трех ресурсов – регламенты, персонал, инфраструктура. По методологии «5М» их может быть 5: технология (Method), персонал (Man), оборудование (Machinery), материалы (Material), производственная среда (un Milieu ouvrier [франц.]).
Таким образом, в представленной схеме реализовано три контура управления. Первый является оперативным и служит для контроля соблюдения показателей эффективности процесса. Второй контур предназначен для периодического анализа и повышения эффективности планирования бизнес-процессов. Третий контур – корректирующие мероприятия, направленные на совершенствование деятельности предприятия или организации. В организации должны функционировать все эти контуры.
5.3. BPR - реинжиниринг по Хаммеру и Чампи
Хаммер и Чампи определяют реинжиниринг (BPR - business process reingineering) как фундаментальное переосмысление и радикальное перепланирование бизнес-процессов компаний, имеющее целью резкое улучшение показателей их деятельности, таких как затраты, качество, сервис и скорость. Это определение содержит четыре ключевых слова.
Первое ключевое слово - "фундаментальное". При BPR организаторы производства должны задать себе основные вопросы, касающиеся работы компаний: "почему мы делаем то, что мы делаем?" И "почему мы делаем это так, а не иначе?" Эти фундаментальные вопросы заставляют людей задуматься над негласными правилами и предположениями, определяющими управление бизнесом. Эти правила часто оказываются устаревшими, ошибочными или просто неподходящими для конкретной ситуации, тем не менее они изначально заложены в большинство процессов. Поэтому BPR начинается с того, что отбрасываются все предположения и все данности. Например, вопрос: "Как наиболее эффективно проверить кредитоспособность клиента?" предполагает, что такая проверка необходима. Во многих случаях, однако, затраты на проверку кредитоспособности могут превысить потери, связанные с неуплатой долгов, которые эта проверка помогает избежать. То есть при перепроектировании сначала определяется, что должна делать компания, а затем, как она должна это делать. BPR не принимает ничего как данность. Он игнорирует то, что есть, и концентрируется на том, что должно быть.
Второе ключевое слово в определении - "радикальное". Радикальное перепланирование означает проникновение в корень вещей - не поверхностные изменения, а отбрасывание старого и изобретение абсолютно новых путей выполнения работы. BPR - это почти то же, что изобретение бизнеса заново, а не просто улучшение, усовершенствование, модификация бизнеса.
Третье ключевое слово - "резкие". При BPR не просто вносятся незначительные изменения, а резко (в разы и порядки) увеличиваются показатели. Если, например, требуется на 10% повысить производительность и улучшить качество обслуживания клиентов, то эта компания не нуждается в BPR. Из ямы глубиной 10% ее могут вытащить традиционные методы - начиная от произнесения зажигательных речей перед сотрудниками и заканчивая проведением программ повышения качества. Незначительные улучшения достигаются путем настройки; для того, чтобы добиться резких улучшений, необходимо взорвать все старое и заменить новым.
Четвертое ключевое слово - "процессы". Это наиболее важное слово в определении, и в то же время именно оно является наиболее затруднительным для понимания, так как большинство людей ориентированы не на процессы, а на задачи, рабочие места, персонал. Под бизнес-процессом понимается совокупность действий, получающая на входе данные различных типов и продуцирующая результат, имеющий ценность для потребителя. Например, процесс выполнения заказа на входе получает заказ и выдает в качестве результата заказанные товары, т.е. доставка заказанных товаров потребителю и есть та ценность, которую создает процесс. Находясь под влиянием идей Адама Смита относительно разбиения работы на простейшие задачи и поручения каждой из них низкоквалифицированному специалисту, современные компании сосредотачиваются на отдельных задачах, составляющих этот процесс -оформление заказа, получение товаров на складе и тому подобных, и имеют тенденцию терять из виду главную цель - доставку товаров в руки заказчика. Отдельные задачи, составляющие данный процесс, безусловно, важны, но для заказчика ни одна из них не будет иметь значения, если весь процесс в целом не работает – т.е. не производит доставки товаров.
Авторы выделяют три типа компаний, которые приходят к пониманию необходимости BPR. Во-первых, компании, оказавшиеся в тяжелом положении. У них нет выбора: затраты на порядок выше, чем у конкурента, обслуживание клиентов поставлено так, что вызывает их открытую ругань и тому подобное. Во-вторых, компании, которые еще не находятся в тяжелом положении, однако их руководство обладает достаточным даром предвидения, чтобы понять, что беда надвигается: появляются новые конкуренты, у клиентов возникают новые требования, изменяется правовая или экономическая среда. Эти компании достаточно дальновидны, чтобы начать реинжиниринг перед лицом крупных неприятностей. Третий тип компаний - это те, кто находится на вершине успеха. У них нет заметных трудностей (как сейчас, так и в перспективе), но их руководство ведет честолюбивую и агрессивную политику и стремится увеличить свой отрыв от конкурентов, сделать их жизнь еще тяжелее. Признаком действительного успеха работы компании является ее готовность отказаться от того, что приносило ей успех на протяжении долгого времени. Истинно великая компания никогда не удовлетворена своим текущим состоянием и качеством работы и охотно отказывается от устоявшейся практики в надежде и расчете на нечто лучшее.
Понятно, что бизнес-процесс, возникший в результате BPR, должен сильно отличаться от традиционного, принимая при этом самые различные формы. Тем не менее различные перепроектированные процессы обладают многими общими харктеристиками и свойствами. Эти общие свойства не зависят от отрасли производства и даже от индивидуальных особенностей отдельного процесса. Многое из того, что справедливо для автомобильной компании, перепроектировавшей свои процессы, справедливо также для страхового общества или магазина.
Не следует удивляться, что на разных предприятиях при проведении BPR повторяется одно и то же. Дело в том, что облик прошедшего BPR предприятия, так же как и облик традиционного предприятия, основан на нескольких изначальных предпосылках. Индустриальная модель строится на предпосылке, что работники обладают невысокой квалификацией и им недостает времени и способностей для обучения. Поэтому задачи, предлагаемые этим работникам, должны быть очень простыми. Более того, Адам Смит доказывал, что люди работают наиболее эффективно тогда, когда им предлагается для выполнения всего одна хорошо понятная им работа. Однако для того, чтобы связать все простые задачи вместе, требуются сложные процессы. В результате на протяжении двухсот лет предприятия принимали как должное неудобство, неэффективность и дороговизну сложных процессов, необходимых для того, чтобы использовать преимущества, обеспечиваемые простыми задачами. При BPR эта модель переворачивается с ног на голову: утверждается, что для получения высокого качества, уровня обслуживания, гибкости, низких затрат процессы должны быть простыми.
Ниже приводятся общие свойства и характеристики перепроектированных бизнес-процессов.
1) Несколько работ объединяются в одну. Основная особенность перепроектированных процессов - отсутствие сборочного конвейера: многие работы и задачи, которые раньше выполнялись по отдельности, теперь объединяются в одну, выполняемую одним специалистом (или, по крайней мере, специалистами одного подразделения, на которых возложена полная ответственность за выполнение работы). Безусловно, в таком подразделении могут возникнуть проблемы, связанные с распределением заданий и приводящие к задержкам и ошибкам, но они будут незначительными по сравнению с проблемами, возникавшими раньше, когда задания распределялись между разными подразделениями. Критичным является то, что теперь каждый сотрудник знает, кто отвечает за быстрое и точное выполнение работы.
Выигрыш от введения интегрированных процессов и отвечающих за них сотрудников может быть огромным. Предприятие избавляется от ошибок, задержек и дополнительной работы в связи с проблемами, которые возникали при распределении заданий. Обычно процесс, ориентированный на такого сотрудника, выполняется в десять раз быстрее, чем его конвейерная версия. При этом, поскольку новый процесс порождает меньшее число ошибок и недоразумений, предприятию не нужны дополнительные работники для их исправления.
Кроме этого, интегрированный процесс требует меньше работы по его администрированию. Поскольку сотрудники, задействованные в процессе, отвечают за то, чтобы работа исполнялась вовремя и без ошибок, контроля за ними требуется меньше. Вместо этого предприятие стимулирует работников, наделенных новыми полномочиями, к постоянному поиску новых, творческих путей уменьшения длительности рабочего цикла и затрат при производстве качественного продукта или услуги. Еще одно преимущество интегрированных процессов - улучшение качества управления: поскольку в этих процессах занято меньшее число людей, становится легче давать им работу и следить за ее выполнением.
2) Исполнители принимают решения. Предприятия, осуществляющие BPR, уплотняют процессы не только горизонтально (возлагая на сотрудников множество последовательных заданий), но также и вертикально. Вертикальное уплотнение означает, что в тех местах процесса, где сотрудники обычно обращались за ответом к руководству, теперь принимаются самостоятельные решения. В отличие от той ситуации, когда принятие решений изолируется от самой работы, в перепроектированном процессе принятие решений становится частью работы, и теперь сами исполнители выполняют ту часть работы, которую раньше выполняло руководство.
Идеология массового производства подразумевает, что у людей, фактически выполняющих работу, нет ни времени, ни желания контролировать ее выполнение, а также, что им недостает широты и глубины знаний для того, чтобы они могли принимать решения относительно своей работы. Из этого предположения и вытекает практика построения иерархических управленчесих структур, принятая на производстве. Бухгалтеры, ревизоры и контролеры фиксируют выполнение работы, проверяют и контролируют исполнителя, руководитель контролирует подчиненного, рассматривая исключительные случаи и принимая по ним решения. Это предположение необходимо отбросить. Выгоды от вертикального уплотнения рабочего процесса включают в себя уменьшение числа задержек, снижение затрат на управление, повышение уровня работы с клиентами и расширение полномочий сотрудников.
3) Этапы процесса выполняются в естественном порядке. Реинжиниринг процессов освобождает их от предопределенной линейной последовательности выполнения этапов, при которой работы очередного этапа начинаются по завершении предыдущего; в перепроектированном процессе этапы организованы в такой последовательности, в которой это необходимо. Отказ от линейности ускоряет работу процессов по двум причинам. Во-первых, многие этапы выполняются одновременно. Во-вторых, уменьшается время между началом и окончанием выполнения процесса и тем самым снижается вероятность переделывания уже выполненной работы из-за устаревания информации или противоречий с ранее выполненными работами.
4) Существуют различные версии процесса. Традиционные (стандартизированные) процессы были ориентированы на производство массовой продукции для массового рынка. Все входные данные обрабатывались одинаково, и поэтому предприятия производили одинаковую продукцию. В настоящее время такая технология устарела: для того, чтобы удовлетворить современным требованиям, необходимо иметь несколько версий одного и того же процесса, каждая из которых была бы настроена на требования различных заказчиков, ситуаций и входных данных.
Авторы приводят пример с человеком, который для проведения мелких перестроек своего дома должен был в течение шести месяцев ожидать, когда его вопрос будет заслушан городскими властями, которые дали свое согласие в течение двадцати секунд. Его заявление, к которому был приложен набросок, сделанный от руки, прошло те же инстанции, что и проекты офисов, состоящие из многих томов чертежей, планов и списков требуемых материалов (последующее строительство которых обошлось в миллионы долларов). Если бы городские власти перепроектировали свою систему рассмотрения заявлений на постройку, им, вероятно, потребовалось бы иметь три версии процесса: для мелких, крупных и средних проектов. Простой сортировки, основанной на заранее заданных признаках, оказалось бы достаточно, чтобы быстро и эффективно направлять заявление каждого клиента по нужному каналу и эффективно обрабатывать его.
Традиционные процессы обычно сложны, поскольку включают в себя специальные средства для обработки массы ситуаций, в том числе исключительных. Наоборот, процесс, разложенный на несколько разных версий, прост, поскольку каждая версия обрабатывает только "свои" случаи, особые случаи и исключения отсутствуют.
5) Работа выполняется там, где ее целесообразно делать (выход работы за границы организационных структур). На традиционных предприятиях работа выполняется специалистами, сгруппированными в тематические подразделения: бухгалтер умеет считать, а работник отдела снабжения умеет заказывать товары. Когда бухгалтерии нужны новые карандаши, приобретает их отдел снабжения. Снабженцы находят поставщиков, оговаривают цены, составляют заказ, проверяют поставленный товар и оплачивают счет. Это дорогостоящий процесс, поскольку в его выполнении участвует несколько разных отделов, а также из-за дополнительной деятельности, связанной с обработкой всех нужных бумаг и связыванием воедино всех частей процесса.
Одна компания в результате эксперимента выяснила, что ее внутренние расходы на покупку батареек стоимостью $3 составили $100, а также, что 35% всех ее заказов на снабжение были на товар стоимостью менее $500. Компанию не обрадовала перспектива и в будущем тратить $100 для того, чтобы закупить товара на $500 или меньше. Поэтому она решила возложить ответственность за закупку товара на потребителей этого процесса. Другими словами, теперь бухгалтеры сами покупают свои карандаши, и то же делают все остальные. Они знают, к кому обратиться и сколько заплатить, поскольку отдел снабжения оговорил с поставщиками все цены и выдал бухгалтерии список одобренных поставщиков. В результате заказчики получают свои заказы быстрее и проще, а компания теперь тратит гораздо меньше $100 на обработку заказа.
Другими словами, после BPR связи между процессами могут сильно отличаться от первоначальных, при этом работы могут выноситься за рамки организационных структур для более эффективного выполнения процесса. Поскольку значительная часть выполняемой предприятиями работы состоит в интегрировании ее взаимосвязанных компонентов, выполняемых независимыми подразделениями, то вынос работы за пределы организационных структур вообще исключает необходимость в подобном интегрировании.
6) Снижение доли работ по проверке и контролю. Традиционные процессы изобилуют операциями проверки и контроля, которые являются разновидностью бесполезной работы, поскольку не создают никаких ценностей, но тем не менее нужны для того, чтобы гарантировать отсутствие нарушений. Например, при выполнении типичного процесса покупки отдел снабжения проверяет подпись заказавшего товар человека (чтобы убедиться, что он имеет на это право), а также имеется ли достаточно средств на счету данного подразделения. Все эти проверки имеют одну цель - убедиться, что подразделения не приобретают того, что они приобретать не должны. Возможно, эта цель достойна одобрения, но многие предприятия не замечают расходов, которые влечет организация строгого контроля. Все эти проверки требуют времени и сил - в некоторых случаях даже больших, чем сам процесс приобретения товара (более того, расходы на проверку могут оказаться выше стоимости приобретаемых товаров).
Перепроектированный процесс использует более сбалансированный подход. Вместо того, чтобы немедленно проверять каждую операцию, в перепроектированном процессе применяется групповой или отложенный контроль. Такие системы контроля терпимо относятся к случаям незначительных нарушений, перенося на более поздний срок момент их обнаружения или анализируя совокупность действий, а не каждое из них в отдельности. Тем не менее перепроектированные системы контроля оказываются более выгодными, несмотря на возможное увеличение числа нарушений, благодаря снижению расходов и прочих неудобств, связанных с самим контролем.
7) Минимизация согласований. Согласования являются другой разновидностью бесполезной работы, которую перепроектированный процесс сводит к минимуму. Это достигается уменьшением числа точек внешнего контакта, имеющихся в процессе, что приводит к снижению вероятности получения противоречивых данных, по которым, собственно, и требуется согласование.
Так, процесс оплаты счетов в компании Ford включал три точки контакта с поставщиками: в отделе снабжения - в виде заказа, в отделе получения товаров - в виде документа на получение товара, и при оплате счетов - в виде счета. Эти три точки контактов являлись источниками возникновения противоречивой информации: заказ мог содержать расхождения с документом на получение или счетом, два последних документа также могли содержать противоречивую информацию. Исключив один из документов (счет), компания Ford сократила число точек внешнего контакта до двух, соответственно, вероятность возникновения противоречивых данных уменьшилась на 1/3. В результате отпала необходимость в работах по проверке и согласованию, которые ранее выполнялись при оплате счетов.
8) Ответственный менеджер является единственной точкой контакта. Ответственный менеджер бывает полезен в ситуациях, когда различные этапы процесса настолько сложны или до такой степени разбросаны в пространстве, что одному человеку (и даже небольшой группе) не под силу справиться с их интеграцией. Выступая в качестве буфера между сложным процессом и заказчиком, он ведет себя как отвечающий за выполнение всего процесса, хотя на самом деле это и не так. Для того, чтобы выполнить эту функцию (т.е. иметь возможность ответить на вопросы заказчика и разрешить возникшие у него проблемы) ответственный менеджер должен иметь доступ ко всем информационным системам, используемым сотрудниками, реально выполняющими процесс, а также возможность контактировать с этими людьми, при необходимости получая от них помощь и ответы на свои вопросы.
9) Сочетание централизованных и децентрализованных операций. Прошедшие BPR предприятия имеют возможность сочетать выгоды, получаемые от централизации и децентрализации, в одном и том же процессе. Информационная технология позволяет подразделениям действовать как полностью автономным единицам, в то же время пользуясь преимуществами централизации. Например, снабжение торговых представителей на местах компьютерами класса notebook, соединенными с помощью модемов с головным отделением, дает им возможность получения немедленного доступа к хранящейся там информации. В то же время средства контроля, заложенные в программное обеспечение, используемое этими торговыми представителями при заключении контрактов, не позволяют им устанавливать неразумные цены либо задавать условия доставки (или какие-то иные условия), которые предприятие не может выполнить. Используя эту технологию, предприятия могут перепроектировать процесс продаж таким образом, чтобы избавиться от бюрократического аппарата в местных отделениях, повысить независимость и уровень полномочий торговых представителей и одновременно усовершенствовать контроль за расценками и условиями продаж.
Приведенные примеры и характеристики, общие практически для всех перепроектированных процессов, вовсе не доказывают, что все перепроектированные процессы выглядят одинаково или что перепроектирование процесса - это нечто простое и стандартное. Этого и не может быть хотя бы потому, что некоторые характеристики конфликтуют друг с другом. На самом деле создание нового плана выполнения процесса требует глубокого знания самого процесса, творческого подхода и дальновидности.
