4.3.1 Централізована асрч і м оргруес

Спрощена структурна схема розглянутої системи показана на рис. 4.12. Основною її особливістю є формування загального параметра і здійснення розподілу навантаження по ХОП окремих частоторегулюючих електростанцій на ЦДЛ електроенергетичної системи. Оскільки частота є єдиний параметр ЕЕС, її відхилення від запропонованого значення може вимірятися на ЦДП за допомогою вимірювального органа частоти ІОЧ з будь-якою частотовимірювальною схемою. Сигнал відхилення частоти від ІОЧ надходить у пристрій формування відносного приросту ФОП, а потім у пристрій розподілу активної потужності диспетчерського пункту УРАМ-Д, що містить функціональні перетворювачі ФП по числу ЧРЕС. У ФОП формується інтегральна функція відхилення частоти і пропорційне її значення відносного приросту витрат в енергосистемі

Функціональні перетворювачі призначені для перетворення відносного приросту в значення по ХОП даної частоторегулюючої станції.

Сигнал запропонованого значення активної потужності подається на вхід передавача телевимірювання ANG_i.

Характеристика відносного приросту витрати енергоносія частоторегулюючої станції представляється нелінійною функцією перетворення в . У якості ФП у системі ОРГРЭС використовувався електромеханічний перетворювач з електродвигуном, а ХОП електростанції реалізується у виді шаблона з копіркоюЮ, з'єднаним з індукційним перетворювачем, що відповідає зміні вихідної напруги яким являється сигнал

Для кожної ЧРЕС створюється свій канал зв'язку КС и передбачається та чи інша система телевимірювання. В АСРЧ і М ОРГРЕС використовувалася частотна система телевимірювання, причому ANG забезпечувався елементом для ручного впливу РВ, що дозволяють змінювати значення за вказівкою диспетчера. На ЧРЕС установлюється приймач телевимірювання , в якому частотний сигнал, що несе інформацію про підсилюється, перетворюється і надходить у пристрій прийому завдання ПЗ, а потім і пристрій розподілу активної потужності електростанції УРАМ-С, що містить функціональні перетворювачі ФП по m агрегатів, що беруть участь у регулюванні частоти, і відповідні виконавчі елементи ІЕ.

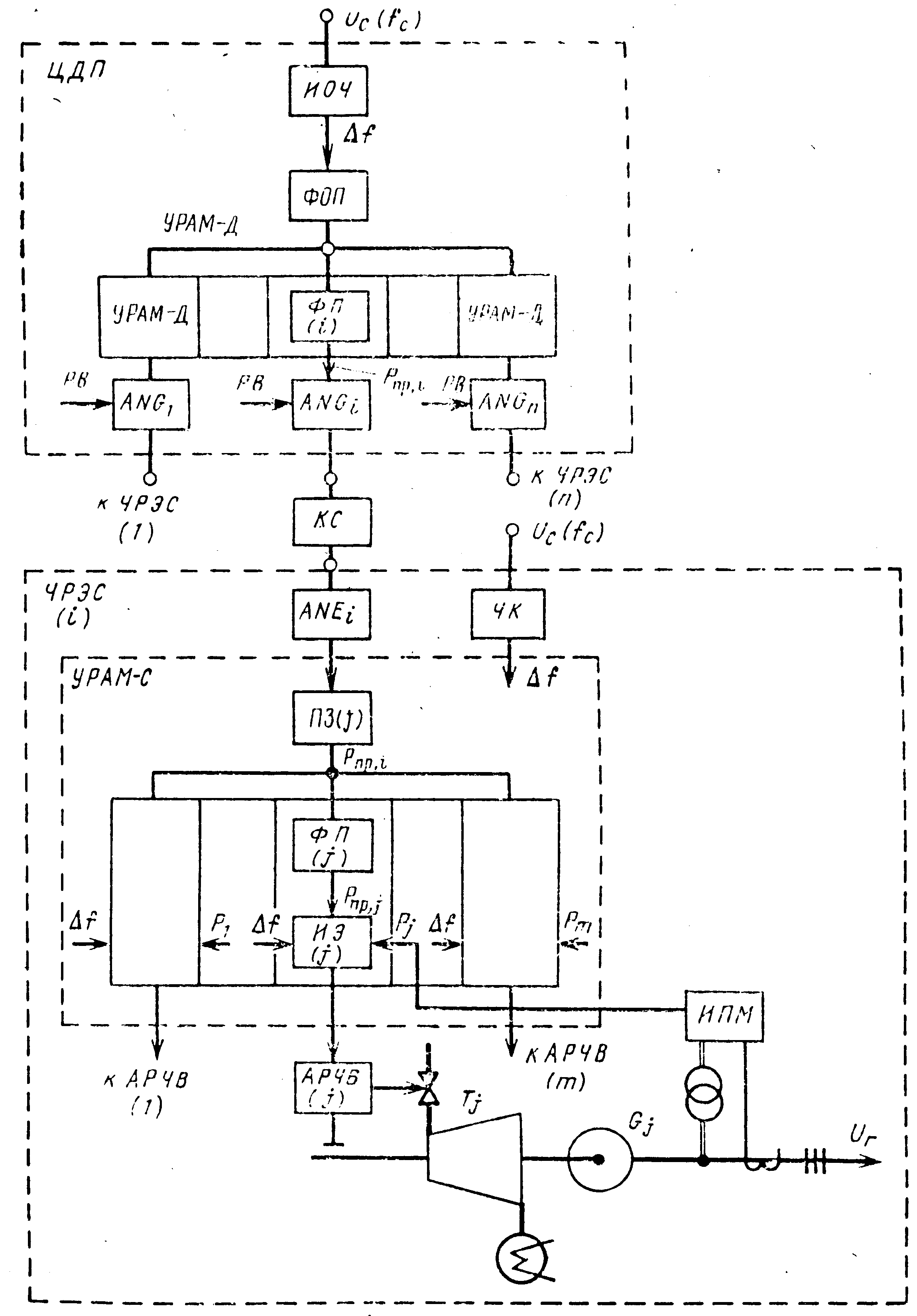

Рисунок 4.12- Принципова схема централізованої

Асрч і м оргрес

У приймачі завдання ПЗ сигнал, отриманий від ANE, перетвориться в інший сигнал, більш придатний для подальшого функціонального перетворення в запропоноване значення потужності турбоагрегату, що бере участь .у регулюванні частоти по оптимальному законі розподілу навантаження електростанції між турбоагрегатами. Приймач завдання володіє здатністю зберігати на своєму виході значення при зникненні сигналу і каналі зв'язку в результаті його пошкодження, рівне передавальне по каналі зв'язку до виникнення пошкодження.

Для формування предписанного значения потужності агрегатам використовуються функціональні перетворювачі, що перетворюють у відповідность з ХОП турбоагрегату запропоноване значення потужності електростанції у запропоноване значення потужності агрегату

Виконавчий елемент, що впливає на МІЧВ АРЧВ агрегату, реалізує вихідний сигнал за законом , чим забезпечується оптимальний розподіл навантаження між агрегатами. Значення виходить від вимірювального перетворювача потужності ІПМ, установленого на кожнім агрегаті. Здійснення вводиться в ІЕ від частотного коректора ЧК для підвищення стійкості системи і якості регулювання і для забезпечення участі даної електростанції в регулюванні частоти і потужності в енергосистемі при пошкодженні каналу звязку, коли а отже, і перестають змінюватися. У цьому випадку вплив забезпечує участь даної станції в регулюванні потужності із статизмом по частоті. Виконання виконавчого елемента залежить від типу двигуна МІЧВ і способу керування.

Розглянута АСРЧ і М функціонується наступним способом. При порушенні балансу активної потужності і виникненні формулювання відносного приросту змінює попереднє значення , що супроводжується зміною для всіх ЧРЕС, на яких починається зміна потужності, усіх турбоагрегатів, що беруть участь у регулюванні частоти. Баланс активної потужності починає відновлюватися, що приводить до відновлення частоти і припиненню зміни отже, і . Однак процес регулювання потужності на окремих турбоагрегатах припиняється лише після того, як потужність Р _j стає рівною Pnp,j.

Достоїнством розглянутої централізований АСРЧ і M являється наявність окремого канала зв’язку між ЦДП і ЧРЕС, що дозволяє диспетчеру змінювати , ручним впливом РВ з врахуванням інших вимог, що виникають у процесі оперативного керування режимом роботи енергосистеми, що відповідає основному принципу диспетчерського керування.

Основним її недоліком є те, що формування для ЧРЕС по їх ХОП відбувається на ЦДП. При цьому всяка зміна складу і характеристик устаткування на електростанції приводить до порушення її економічного режиму доти , поки на ЦДП у відповідному ФП УРАМ-Д не буде зроблена корекція. Цей недолік АСРЧ і М визначив появу нової системи, запропонованої в 1953 р. у ВНІІЕ.
