Определение полного и удельного расходов пара и теплоты для паротурбинной установки типа «к».
Удельный расход пара
Чем меньше удельный расход пара, тем больше эффективность.
вэнетто > вэбрутто
qнетто > qбрутто
d = Д / Nэ = [кг/ч] / [кВт ч] = [кг/кВт]
Е
сли
рассматривать удельный расход пара d
= Д/N
[кг/кВт ч], где
N
– мощность [кВт], Д
– расход пара [кг/ч]
Ч

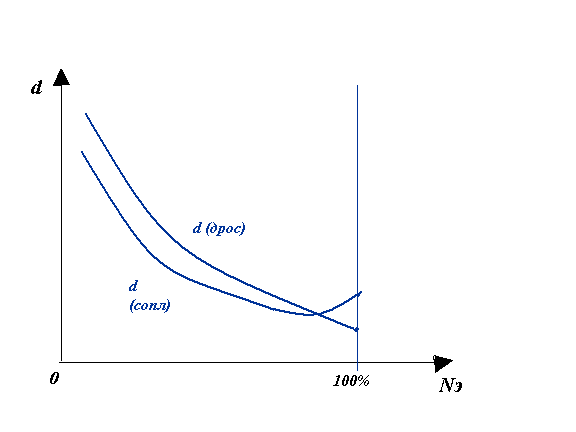

Рисунок 40.
Только при 100% нагрузке дроссельное парораспределение становится более выгодным, чем сопловое.
Удельный расход тепла
qту = Qту / Nэ = 860 / ηту [ккал/кВт ч]
qту = Qту / Nэ = 3600 / ηту [кДж/кВт ч]
ηту= (860 ∙ Nэ)/ qту
ηту= 860/ qту
qКЭС= 860/ ηКЭС
qКЭС= 3600/ ηКЭС
ηКЭС = 0,4
qКЭС= 2150 ккал/кВт ч
qКЭС= 9000 кДж/кВт ч
В отчетности не употребляется КПД, а употребляется удельный расход тепла.
В отчетности не употребляется КПД, а употребляется удельный расход тепла.
D = 860 / (i0 -ik) ∙ ηм ηг – удельный расход пара для турбины без отборов.
Nэк = Nн
Многоступенчатые турбины, основные преимущества. Изображение процесса расширения пара в турбине в j, s - диаграмме. Определение мощности турбины через теплоперепад.
Турбина состоит из нескольких, последовательно расположенных простейших одноступенчатых турбин, являющихся "ступенями" многоступенчатой турбины. Расширение рабочего вещества происходит постепенно, от ступени к ступени. Такие турбины могут быть как активного, так и реактивного типа.
Преимущества многоступенчатых турбин.
возможность срабатывания большого теплоперепада, следовательно, больше мощность турбины;
каждая ступень в многоступенчатой турбине работает в оптимальных условиях, следовательно это дает возможность при срабатывании большого теплоперепада иметь достаточно высокий КПД турбины;
в многоступенчатых турбинах потери с выходной скоростью предыдущей ступени можно полезно использовать в последующих ступенях, при этом коэффициент возврата тепла достигает ≈ 3-8%;
в многоступенчатых турбинах можно допускать достаточно большой расход пара, что ведет к увеличению мощности турбины;
в многоступенчатых турбинах можно осуществить отбор пара
регенеративный
регулированный отбор пара на производство и теплофикацию.
P
0
i
i0
t0
Р1
Р2
Hд
Ha
Р3
i
k Р4
ika
s
Рисунок 30.
теплоперепад ≈ 34 ккал/кг
Мощность ступени определяется по формуле:
Nст = G*Ha
[кВт] = [кг/ч]*[кДж/кг]
Для выработки 1 кВт энергии требуется 860 ккал
860Ncт = D*На
[ккал/кВт·ч]*[кВт] = [кг/ч]*[ккал/кг]
На = i0 – ika
где: ika – энтальпия пара на выходе из турбины в идеале
860Nтурбины = D*( i0 – ika)*ηoi*ηм*ηг
[ккал/ кВт·ч]*[кВт] = [кг/ч]*[ккал/кг]
где: 0,96 ≤ ηм ≤ 0,98
0,98 ≤ ηг ≤ 0,99
0,96 ≤ ηм*ηг ≤ 0,97
Если учесть, что
ηoi = Hд/На = (i0 – ik)/(i0 – ika),
то формула примет вид: 860Nтурбины = D*( i0 – ik)*ηм*ηг
[ккал/ кВт·ч]*[кВт] = [кг/ч]*[ккал/кг]
либо
3600 Nтурбины = D*( i0 – ik)*ηм*ηг
[кДж/кВт·ч]*[кВт] = [кг/ч]*[кДж/кг]
