4. Эффективность использования топлива. Потери тепла в парогенераторе. Кпд парогенератора по прямому и обратному балансу.

Прямой и обратный баланс парогенератора.

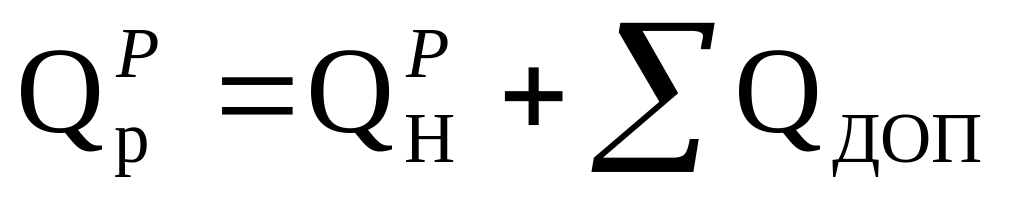

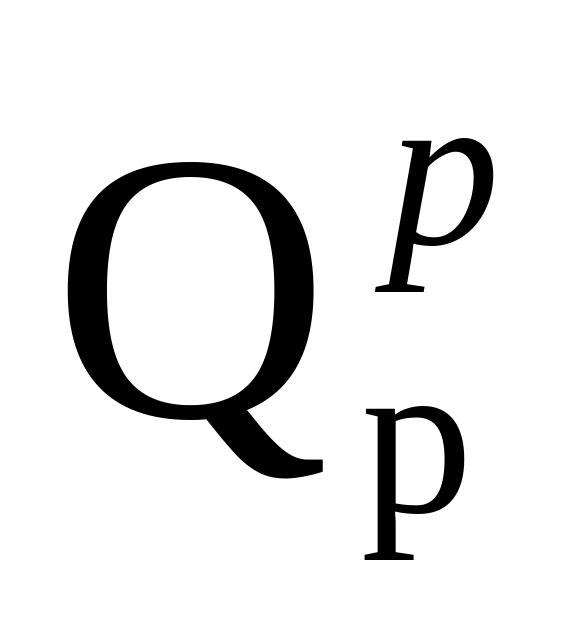

Общее количество тепла, которое поступает в топку парогенератора, называется тепло рабочее располагаемое , которое определяется как: . Дополнительное тепло может поступать с подогретым воздухом. Но его, как правило, очень мало, поэтому в расчетах им часто пренебрегают и Q^p_р ≈ Q^p_н.

Если рассматривать тепло располагаемое с точки зрения полезности использования этого тепла и потерь, то мы можем написать тепловой баланс парогенератора в следующем виде:

= Q₁+Q₂+Q₃+Q₄+Q₅+Q_6, где

Q₁ – полезно используемое тепло, а Q₂, Q₃, Q₄,Q₅, Q₆ –потери

Q₂ – потери с уходящими газами;

Q₃ – потери от химического недожога;

Q₄ – потери от физического недожога;

Q₅ – потери тепла в окружающую среду;

Q₆ – потери при жидком шлакоудалении (не всегда есть!)

Если разделить каждую из величин потерь на , то получим:

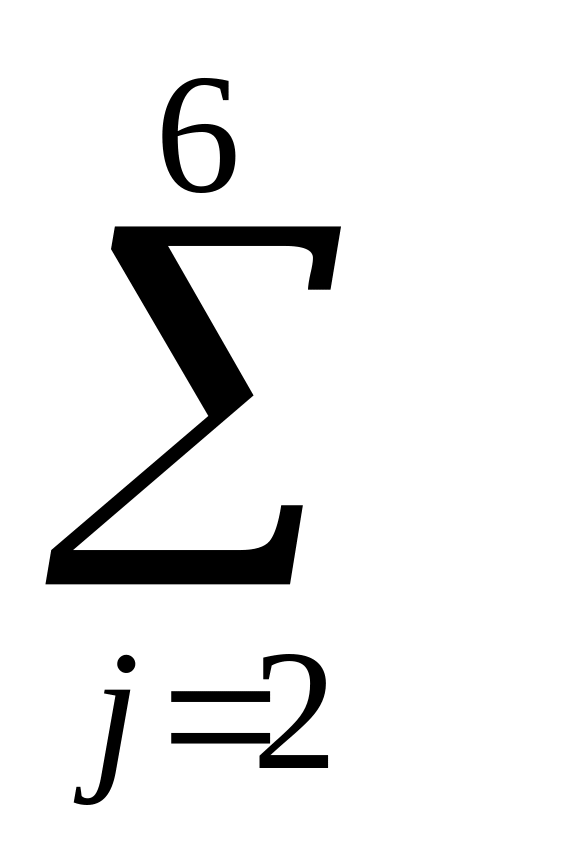

1 = q₁+q₂+q₃+q₄+q₅+q₆ , или 1=q₁+ q_j

Из этого теплового баланса можно определить КПД парогенератора, q₁ = η_п/г

Таком образом, КПД парогенератора равно

η_п/г = 100% - q_j (в процентах) или η_п/г = 1 - q_j (относительных единицах).

Определение КПД из обратного баланса: сумма потерь примерно 6-12%, поэтому КПД равно 88-94%.

Прямой баланс.

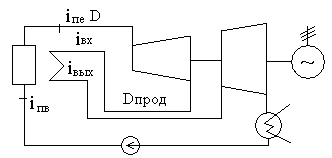

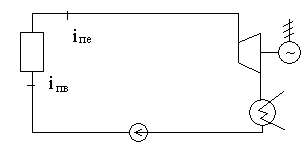

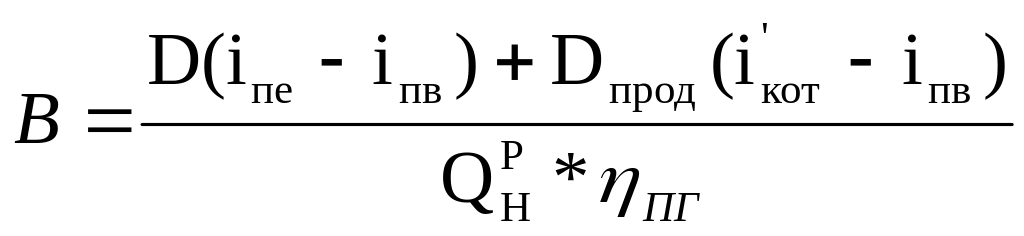

Из прямого баланса, как правило, определяется расход топлива на П/Г, а соответственно, на всю станцию, т.к. топливо мы больше нигде не используем.

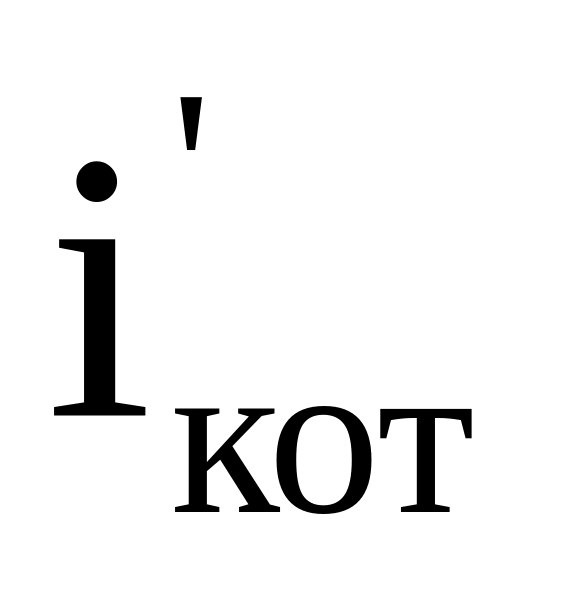

- энтальпия воды в барабане П/Г (котла), при температуре насыщения, соответствующего давления.

Dпрод – продувка; та часть воды, которая уходит из барабана П/Г и не участвует. Уходит, чтобы поддержать солевой баланс.

5. Классификация паровых турбин. Принцип работы. Основные конструктивные элементы. Основное назначение турбины

• вращать вал электрогенератора

• вырабатывать мощность, которая для этого необходима.

Классификация паровых турбин (стандартные установки)

1. По назначению:

   • энергетические (выработка электрической и тепловой энергии);

   • промышленные (обслуживают крупные предприятия).

Электрические электростанции подразделяются на станции, которые вырабатывают только электричество (КЭС) и ТЭЦ.

В соответствии с назначением этих станций на них устанавливаются следующие типы турбин:

КЭС – турбины типа К – турбины конденсационного типа, имеющие обязательно конденсатор и служат для выработки электроэнергии.

Например, турбина типа К –300-240 (300 МВт – мощность; 240 атм. – давление острого пара на входе в турбину )

ТЭЦ:

1. турбины типа Т – теплофикационные турбины с 1 или максимум 2 регулируемыми отборами пара, причем этот отбор идет на нужды теплофикации (для горячей воды и для отопления). Имеет конденсатор.

2. турбина типа П. Применяется на промышленных электростанциях. Происходит отдача пара на нужды производства. Отдельно не используется. Не имеет конденсатор (весь пар уходит на предприятие).

3. турбина типа ПТ. Имеет конденсатор, 2 регулируемых отбора (промышленный и теплофикационный). Устанавливается на ТЭЦ если в районе есть предприятие, которому требуется пар для производства.

4. турбина типа Р – турбина с противодавлением. Не имеет конденсатора. Предназначена для выработки электроэнергии и теплоты, но она одна не может быть установлена на станции, только параллельно с турбинами, имеющие конденсатор, т.к. она может работать только по тепловому графику нагрузки (т.е. количество электроэнергии, которое она вырабатывает, зависит от тепловой потребности).

Например:

• турбина типа Т-250-240 – самая мощная турбина

• турбина типа ПТ/₁₃, где 13 – это давление промышленного отбора (давление теплофикационного отбора не указывается  0,5 – 2,5 атм.

• турбина типа Р-50-130
