15.Понятие о непрерывных линейных излучателях
Т
еория
непрерывных линейных излучателей широко
используется для расчета конкретных
антенн. Рассмотрим провод длиной
L
с бегущей волной тока. При ориентации
провода вдоль оси
Z
уравнение для тока имеет вид
где Iвх - амплитуда тока в начале провода, β=k(c/v) - коэффициент фазы, с - скорость света, v - фазовая скорость бегущей волны тока в проводе, к = 2π/λ - коэффициент фазы волны в свободном пространстве; λ - длина волны в проводе.

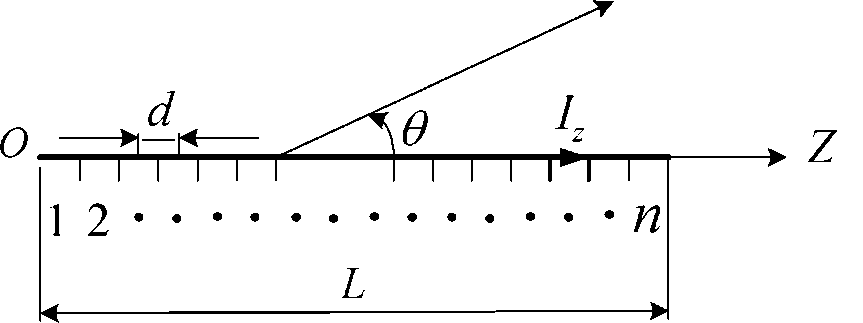

Разделим мысленно провод на большое число п одинаковых элементов. Длина каждого элемента d = L/n, расстояние между их центрами также равно d. Соседние элементы возбуждаются с разностью фаз ψ = βd.
Амплитудную характеристику направленности всего провода можно определить как характеристику системы из п направленных элементарных электрических излучателей:
Обычно
можно считать, что
c/v
= 1. В этом случае максимум множителя
системы соответствует
гл
=
0. Однако элемент провода с током в этом
направлении вообще не излучает;
максимум его излучения ориентирован
под углом
=
90° к оси провода. В результате максимум
амплитудной диаграммы направленности
получается в некотором направлении
тах
<
90°, которое при большом значении
L/λ
можно определить из выражения: θ
= 1 - λ/2L
В
ид

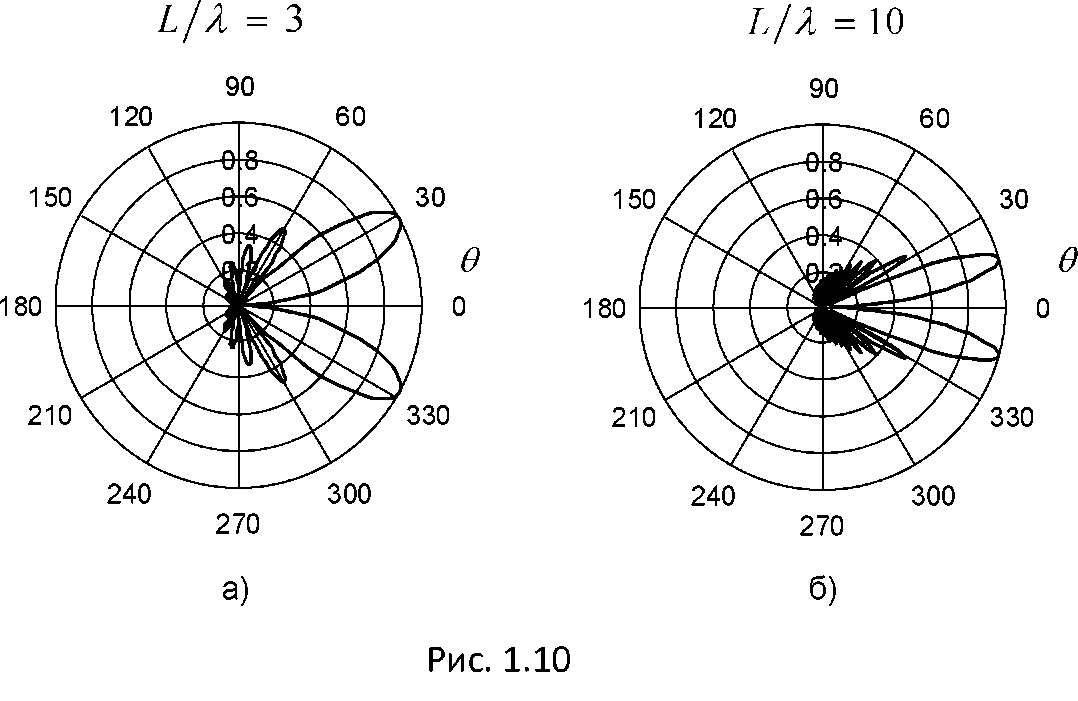

нормированной амплитудной диаграммы
направленности:
Чем больше относительная длина провода L/λ, тем меньше угол θтах, т.е. тем сильнее излучаемое поле прижато к оси провода. Чем больше L/λ, тем уже главный лепесток, но тем больше количество боковых лепестков
Пространственная амплитудная диаграмма направленности имеет форму конической воронки. В качестве самостоятельного излучателя провод с бегущей волной тока обычно не применяется. Однако в антенной технике с успехом используются различные комбинации из таких проводов (например, ромбическая антенна).
16.Основы теории электрических симметричных вибраторов

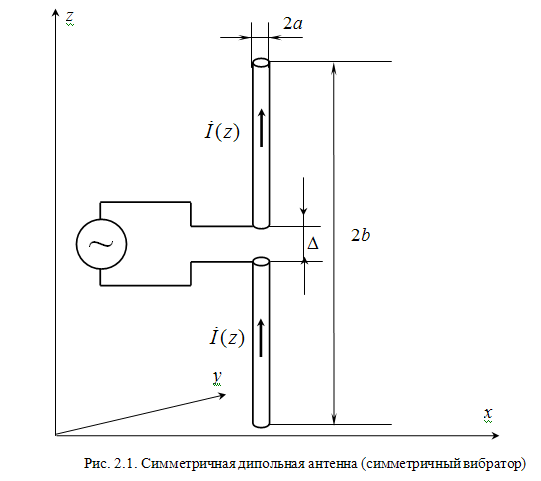

Д
иполем
(вибратором)
в теории антенн называют излучатель
в виде тонкого проводника
(электрический вибратор) или узкой
длинной щели,
прорезанной в
металлическом экране (щелевой
вибратор). Простейший способ подведения
энергии - с помощью двухпроводной линии.
Если эта линия подсоединяется к вибратору
в его середине, такой излучатель носит
название симметричного.
Питание таких антенн используют
симметричные линии питания (коаксиальные
кабели).

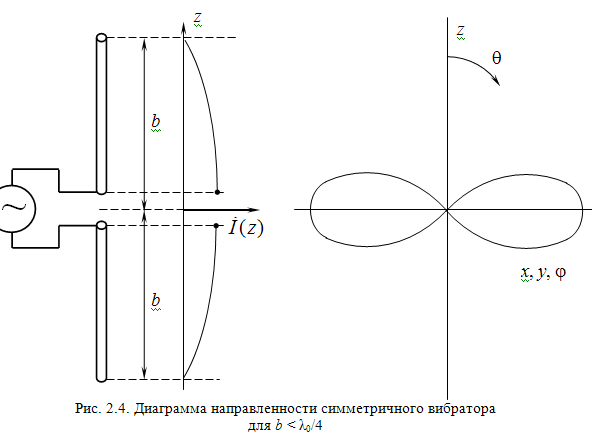

Под воздействием напряжения, приложенного ко входу антенны, в плечах вибратора возникают электрические токи, которые и создают в окружающем пространстве электромагнитное поле.
где
– комплексная амплитуда тока на входе
линии, поступающего от генератора;
– комплексный коэффициент фазы;
– коэффициент затухания;
– коэффициент фазы; z
–координата, отсчитываемая вдоль линии
плеч антенны.
С
уммарной
электрической напряженности поля,
создаваемого всеми элементарными
участками, на которые можно разбить
вибратор, имеет вид:
=
120
Входное сопротивление линии с потерями, эквивалентной вибратору, имеет вид:
ZВХ = ZВ∙cth(γ∙b). ZВ – комплексное волновое сопротивление линии;
Активная мощность определяется интегрированием среднего (во времени) значения вектора Пойтинга по сферической поверхности радиусом R в дальней зоне:
Действующая
длина антенны:
Для симметричного вибратора КНД в направлении, перпендикулярном направлению плеч, определяется следующим образом:
