25. Оптические материалы, применяемые в квт. Марки, особенности. Тт.

1) Оптическое неорганическое стекло (ГОСТ 3514-76) в заготовках размером не более 500 мм. Типы: ЛК – легкий крон, ФК – фосфатный крон, ТФК – тяжелый фосфатный крон, К – крон, БК – баритовый крон, ТК – тяжелый крон, СТК – сверхтяжелый крон, ОК – особый (с особым ходом дисперсии) крон, КФ – крон-флинт, БФ – баритовый флинт, ТБФ – тяжелый баритовый флинт, ЛФ – легкий флинт, Ф – флинт, ТФ – тяжелый флинт, ОФ – особый флинт.

ФЛИНТЫ – низкий (меньше 0,5) коэффициент средней дисперсии и сравнительно высокий показатель преломления. Это связано с тем, что в их состав также входят калий и свинец. БФ, ОФ, КФ могут содержать окись цинка и сурьмы., а ТБФ – окислы редкоземельных элементов. Показатель преломления может превосходить 1,9.

КРОНЫ могут содержать оксиды натрия, калия, бора, алюминия, бария, кальция. В состав ЛК включается фтористый натрий. БК могут содержать окись цинка и сурьмы. Коэффициент преломления 1,75, высокий коэффициент средней дисперсии.

Стекла изготавливают двух серий: обычные – с нумерацией 1-99, серии 100 – малотемнеющие под воздействием ионизирующего излучения, 100-199.

Стекла нормируются по следующим показателям: показатель преломления, средняя дисперсия, однородность партии заготовок по показателю преломления, оптическая однородность, двойное лучепреломление, радиационно-оптическая устойчивость (стекла серии 100), показатель ослабления, бессвильности и пузырности.

Оптическая однородность заготовок стекла размером до 250 мм оценивается по разрешающей способности, а размером более 250 мм – по коэффициентам, определяемым при λ=550 нм.

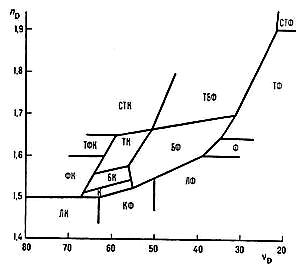

Классификация оптических стекол (диаграмма Аббе): зависимость между показателем преломления и коэффициентом средней дисперсии).

По двойному лучепреломлению 2-4й категории поставляют стекла СТК9, СТК12, СТК19, ТБФ4, ЛФ105, ЛФ9, ЛФ10, Ф8, Ф13, Ф113, ОФ4, остальные стекла – 1-4 категории.

По бессвильности поставляют стекла 2 категории ЛК105, ЛК7, СТК9, СТК12, СТК19, КФ7, остальное – 1-2 категории.

По однородности партии поставляют марки классов А-Г: К8, К108, классов Б-Г – все остальные.

* Основные показатели:

Коэффициент дисперсии (число Аббе) – задается отношением разности показателя преломления без единицы к средней дисперсии. Бывает равен 17-95.

Средняя дисперсия – разность показателей преломления для синей линии спектра (488,1 нм) и для красной линии спектра (656,3 нм). Бывает равно 639-3178.

Возможные дефекты:

Камни, пузыри, мОшка (большое скопление пузырей), дымкИ (паутины от спекания складок и ранее незамеченных трещин), свИли (прозрачные полоски или нити с неодинаковым показателем преломления), напряжения (вызываются двойным лучепреломлением – эффект расщепления в анизотропных средах луча света на две составляющие).

26.Оптические элементы и оптико-механические фсч, применяемые в ква. Назначение и устройство.

ОСНОВНЫЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ

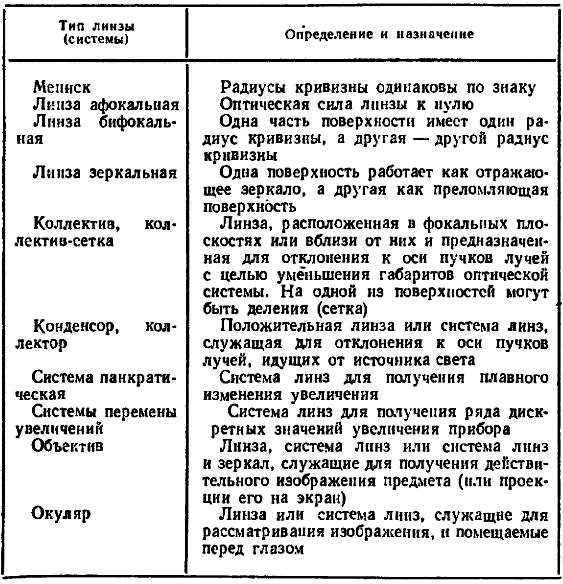

1) ЛИНЗЫ – детали из оптически прозрачных однородных материалов, ограниченные двумя преломляющими поверхностями, из которых по крайней мере одна является поверхностью тела вращения (сфера, асферическая или цилиндрическая поверхность).

2) ПРИЗМЫ применяются для изменения хода лучей в приборах, изменения направления оптической оси системы, изменения направления линии визирования, оборачивания изображения, уменьшения габаритного хода лучей, разделения пучков лучей, вращения изображения или компенсации поворота изображения, разложения света.

3) КЛИНЬЯ применяются для получения и измерения малых углов отклонения луча. Измерительные клинья (компенсаторы) бывают двух типов: клин, перемещающийся вдоль оси в сходящемся пучке и пара вращающихся клиньев. Для устранения хроматизма клинья склеиваются из двух простых клиньев (из крона и флинта), ориентированных в разные стороны. Точность угла отклонения достигается разворотом клиньев при склейке.

4) ДИФРАКЦИОННЫЕ РЕШЕТКИ. Подразделяются на плоские отражательные, вогнутые (сферические и тороидальные отражательные, эшеллеты, плоские прозрачные, поляризаторы, измерительные и др.

5) СЕТКИ – стеклянные плоскопараллельные пластинки с нанесенными на них перекрестиями, шкалами или иными знаками, устанавливаемые в плоскостях изображения оптических систем. Иногда в качестве сеток применяется плосковыпуклые линзы (коллектив-сетка) или другие сферические детали. Основные группы:

- прицельные (визирные) сетки – для наведения на объект

- измерительные сетки (шкалы, растры)

- смешанного вида и с различными специальными марками (сетки стереодальномеров и др).

6) СВЕТОФИЛЬТРЫ – слой какой-либо среды, обладающей избирательным пропусканием света.

7) ЛЮМИНЕСЦИРУЮЩИЕ ЭКРАНЫ – слой люминесцирующего вещества, нанесенный на стеклянную подложку.

8) ЗАЩИТНЫЕ СТЕКЛА

9) ЖГУТЫ ВОЛОКОННО-ОПТИЧЕСКИЕ ГИБКИЕ

ОПТИКО-МЕХАНИЧЕСКИЕ ФСЧ:

1) ОБЪЕКТИВЫ.

Основные хар-ки: относительное отверстие, фокусное расстояние, угловое или линейное поле, предел разрешения и качество изображения.

2) ОКУЛЯРЫ – оптические системы, расположенные непосредственно перед глазом и предназначенные для рассматривания изображения, образованного предыдущей оптической системой.

3) УРОВНИ – устройство для установки визирных линий или плоскостей в горизонтальное или вертикальное положение, а также для определения малых углов отклонения плоскостей от горизонта. Характеризуются чувствительностью к отклонениям и точностью измерения угла отклонения. Состоят из стеклянной ампулы и металлической оправы.

4) ПРОБНЫЕ СТЕКЛА ДЛЯ ПРОВЕРКИ РАДИУСОВ СФЕРИЧЕСКИХ ПОВЕРХНОСТЕЙ ОПТИЧЕСКИХ ДЕТАЛЕЙ ИНТЕРФЕРЕНЦИОННЫМ МЕТОДОМ.
