Перенос красочного слоя на запечатываемый материал в цифровом офсете

Перенос состоит из двух этапов

• Первый перенос осуществляется с формного цилиндра на офсетный цилиндр. Перенос происходит под действием разности потенциалов между офсетным полотном и участками на формном цилиндре, содержащими изображение, а также за счет давления. В машинах HP Indigo офсетный цилиндр – это нагретый до 140° C металлический барабан, покрытый электропроводящим резинотканевым офсетным полотном. Далее изображение прогревается, при этом частицы краски переплавляются в однородную мягкую пленку на поверхности офсетного полотна.

• Второй этап заключается в переносе расплава краски с офсетного цилиндра на бумагу. Происходит полная отдача краски, благодаря чему не требуется очистка офсетного полотна.

По сравнению с обычной жидкой краской, применяемой в традиционном офсетном процессе, HP ElectroInk жестче воспроизводит штрихи и полностью использует потенциал, предоставляемый цифровой технологией формирования изображения. HP ElectroInk использует пигменты, идентичные применяемым в традиционных офсетных красках. Размеры частиц пигмента также одинаковы.

Важной особенностью технологии цифрового офсета HP ElectroInk является то, что краска переносится на бумагу полностью. Благодаря этому не нужно очищать офсетное полотно. Существенное достоинство технологии HP ElectroInk заключается в том, что при печати не требуется тратить время на сушку листов. Получаемое изображение отличается очень хорошей частотно-контрастной характеристикой и отсутствием растекания краски.

При печати по технологии цифрового офсета растровая точка на бумаге имеет резкие края; растискивание очень невелико, так как в процессе переноса краска не «перетекает» на бумагу, как в обычном офсете, а соединяется с ней, образуя единое целое. HP ElectroInk не может впитываться бумагой, поэтому изображение значительно меньше просвечивает с обратной стороны оттиска. Так как краска HP ElectroInk не содержит воды, практически исключается деформация бумаги (в том числе усадка), а тираж сразу готов для финишной обработки.

Что такое цвет

[Править] Физиология восприятия цвета

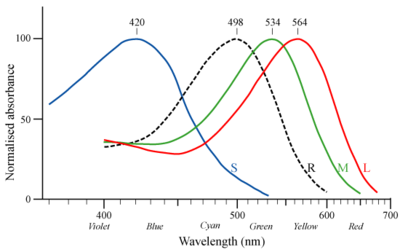

Средние нормализованные спектральные характеристики чувствительности цветовых рецепторов человека — колбочек. Пунктиром показана чувствительность палочек — рецепторов сумеречного зрения. Ось длин волн на графике имеет логарифмический масштаб

Ощущение цвета возникает в мозге при возбуждении и торможении цветочувствительных клеток — рецепторов глазной сетчатки человека или другого животного, колбочках. У человека и приматов существует три вида колбочек — «красные», «зелёные» и «синие», соответственно. Светочувствительность колбочек невысока, поэтому для хорошего восприятия цвета необходима достаточная освещённость или яркость. Наиболее богаты цветовыми рецепторами центральные части сетчатки.

Каждое цветовое ощущение у человека может быть представлено в виде суммы ощущений этих трех цветов (т. н. «трёхкомпонентная теория цветового зрения»). Заметим, что у птиц и рептилий зрение четырёхкомпонентно и включает рецепторы ближнего ультрафиолета, выше 300 нм. При достижении необходимой для восприятия цвета яркости наиболее высокочувствительные рецепторы сумеречного зрения — палочки — автоматически отключаются.

Субъективное восприятие цвета зависит также от яркости и скорости её изменения (увеличения или уменьшения), адаптации глаза к фоновому свету (см. цветовая температура), от цвета соседних объектов, наличия дальтонизма и других объективных факторов; а также от того, к какой культуре принадлежит данный человек (способности осознания имени цвета); и от других, ситуативных, психологических моментов.

Цветовая температура Вы наверняка встречали в описаниях мониторов заявление о возможности выбирать цветовую температуру изображения, например, 6500 или 9300 К, а профессиональные модели обеспечивают даже плавную ее регулировку. Что это, такое - цветовая температура? Понятие цветовой температуры в физике Любое тело с температурой, отличной от 0 K, испускает излучение. Такое излучение называется температурным, или тепловым излучением. Для него характерен непрерывный спектр. По мере нагревания тело излучает сначала преимущественно в инфракрасной части спектра, затем в красной части видимого спектра, и далее с повышением температуры - в желтой, фиолетовой и ультрафиолетовой частях спектра. Например, разогретая добела металлическая пластина, остывая, меняет цвет от бело-голубого через желтый, оранжевый к ярко-красному, затем к вишневому и, наконец, становится темной, практически прекращая излучать в видимой части спектра. Почему это происходит? Дело в том, что при нагревании тела максимум мощности излучения смещается из инфракрасной в ультрафиолетовую часть спектра. пример: если вы посмотрите на Солнце в зените, оно будет однозначно белым. Если же свет Солнца равномерно ослабить, оно приобретает желтоватый оттенок  [1]. Тут вводится понятия черного тела и серого тела. Под черным телом в физике понимается тело, которое при любой температуре поглощает вс§ падающее на него излучение с любой длиной волны, ничего не отражая. Серое тело, в отличие от черного, не полностью поглощает падающее на него излучение, однако равномерно ослабляет излучение с любой длиной волны  [2]. Черное тело, как и все остальные тела, при нагревании начинает излучать. И поскольку оно поглощает весь падающий на него свет, то спектральный состав излучения черного тела будет зависеть только от его температуры, то есть на спектр излучения черного тела не влияет свет, падающий на него от другого источника, поскольку он полностью поглощается. температура Солнца (около 6500 К) и других звезд. Кстати, Солнце и звезды являются практически идеальными черными телами

Понятие цветовой температуры в колориметрии В колориметрии к понятию цветовой температуры подходят с точностью до наоборот. В самом деле, если мы можем определить по составу спектра света цветовую температуру его теплового источника, то никто не может помещать нам определить спектральное распределение, опираясь на цветовую температуру. Понятие "цветовая температура" в физике относится к тепловым источникам света и указывает, как распределится энергия по разным длинам волн в спектре источника света. Однако монитор не является тепловым источником - он же, в конце концов, не разогревается, как "лампочка Ильича"! Поэтому понятие "цветовой температуры" для монитора немного преобразовано: если на вашем мониторе установлена цветовая температура 6500 К, то при воспроизведении белого цвета он постарается максимально близко сымитировать спектр излучения черного тела, нагретого до этой температуры, - например Солнца  [4]. Разумеется, это не означает, что ваш монитор будет нагреваться до такой температуры; это означает только, что распределение энергии в видимом спектре излучения монитора будет соответствовать распределению энергии в видимом спектре Солнца. Таким образом, нетепловые источники света метамерны идеальному черному телу (см. рис. 3, 7, 8 статьи). В таблице приведены уровни цветовой температуры для некоторых источников света.

Источник света	Цветовая температура
Лампы накаливания	2800-3200 К
Люминесцентные лампы	4100 К
Ксеноновые лампы	5290 К
Импульсные ксеноновые лампы (вспышки)	6000 К
Дневной свет	6500 К
Северное небо	7500 К
1] Цвет Ощущение, которое возникает в мозгу человека после того, как световые излучения различного спектрального состава, отразившиеся от окрашенных поверхностей, попадают на сетчатку глаза. Аналогичное действие оказывают световые излучения, непосредственно испускаемые светящимися телами. Цвет характеризуется светлотой, цветовым тоном и насыщенностью. [2] Цветовоспроизведение Чтобы технически воспроизвести какой-либо цвет, необходимы три стадии. Первая - аналитическая. На этой стадии определяют, из каких количеств синих, зеленых и красных лучей состоит данный цвет. Вторая - градационная. На этой стадии определяют, как изменится последовательность светлот всего сюжета и, соответственно, цветов при воспроизведении. Третья - синтетическая. На этой стадии непосредственно воспроизводят цвет смешением излучений или окрашенных сред. Цветовоспроизведение бывает двух видов: аддитивное (излучениями) и субтрактивное (красками). [6] Окраска Это физические свойства поверхности предмета избирательно отражать или поглощать падающий свет. Она придает цвет ахроматической поверхности или изменяет его. Окраска делится на три вида. Первый - краска проникает в структуру окрашиваемого тела и изменяет его цвет. Второй - красящее вещество образует цветную непрозрачную пленку, покрывающую окрашиваемое тело. Третий - красящее вещество покрывает тело прозрачной окрашенной пленкой и совместно с цветом тела создает новый цвет. Указанные виды окраски могут действовать и совместно. Окраска физически может оцениваться спектральными кривыми отражения, пропускания или оптическими плотностями. [7] Световое излучение (Свет, видимое излучение) Это излучение, которое может непосредственно вызывать зрительное ощущение. Любые нагретые тела испускают излучения, которые называются лучистым потоком. Та часть излучений, которая эффективна по отношению к глазу (то есть глаз ее видит), называется световым потоком. Лучистый поток измеряется в ваттах, световой - в люменах. [19] Насыщенность Два оттенка одного тона могут различаться степенью блёклости. Например, при уменьшении насыщенности синий цвет приближается к серому. Степень выраженности цветового тона в цветовом ощущении. Насыщенность показывает, насколько цвет далек или близок к цвету монохроматического излучения того же цветового тона. В колориметрии за единицу принимается насыщенность цветов спектральных излучений. Глаз воспринимает спектральные излучения как самые насыщенные [10] Яркость Часть светового потока, который отражается от предмета и попадает на сетчатку глаза. насыщенные оттенки, относимые к одному и тому же цвету спектра, могут отличаться друг от друга степенью яркости. К примеру, при уменьшении яркости синий цвет постепенно приближается к чёрному. Обозначается буквой В. Численно равна отношению силы света источника в рассматриваемом направлении к площади проекции светящейся или отражающей свет поверхности на плоскость, перпендикулярную этому направлению. [11] Освещенность Эта величина показывает мощность светового потока, падающего на единицу площади поверхности. Измеряется в люксах (лк). [12] Светлота Общее ощущение, которое вызывают предметы, сильнее или слабее отражающие свет. Ощущения светлоты при просмотре изображения обычно имеют три ступени: света, полутона, тени. Просто сказать:Степень близости цвета к белому [13] Градация Последовательность оптических характеристик объекта (обычно это оптические плотности или логарифмы яркостей), расположенных по возрастанию или убыванию. Является мерой изобразительной информации иллюстраций. В программах обработки изображений представлена в виде регулируемого графика - Curves. [. [15] Оптическая плотность Логарифмическая величина, обратная коэффициенту пропускания t для пропускающих свет оптических сред и обратная коэффициенту отражения r для отражающих свет поверхностей. Обозначается буквой D и определяется по формуле D = lg(1/t) или D = lg(1/r). Иными словами, оптическая плотность есть мера почернения изображения. Оптическую плотность можно измерить при помощи специального прибора - денситометра - или визуально, сравнивая с ранее измеренной шкалой плотностей. [16] Оптическая среда Это среда, в которой распространяется световой поток. Прозрачная среда не рассеивает лучей света, мутная - рассеивает в различных направлениях. Если световой поток в основном отражается от поверхности, то среда - отражающая с той или иной степенью светорассеяния. Оптическая среда (ее иногда называют несамосветящимся телом) всегда уменьшает световой поток. Уменьшение равномерно по длинам волн, если среда ахроматическая, и избирательно, если цветная. Если оптическая среда преобразует одни лучи света в другие, то она начинает светиться сама. Такая среда называется люминесцентной. [17] Основные излучения, цвета, краски Под основными понимаются излучения, краски или цвета,. Смешивая основные в одинаковых количествах, получаем ахроматический цвет. Под одинаковым количеством понимают относительные количества, необходимые для получения ахроматических цветов. Например: если это яркости в системе CIERGB, то для белого требуется R-лучей - 680 кд/м2, G - 3121 кд/м2, B - 41 кд/м2. [18] Ахроматические цвета, хроматические цвета Ахроматические цвета - неокрашенные: белый, серый, черный. Они характеризуются только одной величиной - светлотой. Насыщенность равна нулю, цветовой тон белый. Эти цвета оказывают одинаковое действие на все три приемника глаза. Степень "серости" может зависеть или не зависеть от источника света. Говорят о степени метамерности к изменению цветовой температуры. Хроматические цвета имеют более или менее выраженную насыщенность, светлоту и цветовой тон. [20] Разбеливание, зачернение Оба термина применяются, когда надо объяснить механизм восприятия цвета от совместного действия всех трех (КЗС) излучений. При этом белая или серая составляющие излучения или краски вычитаются из общего действия основных. У красок, рассеивающих свет, эффект разбеливания уменьшает насыщенность цветов.

2. Изготовление форм

Линиатура растра является одной из основных характеристик полиграфической и цифровой печати, характеризует период сетки и обозначает количество линий растра на единицу длины изображения (физически — частоту пространственной структуры растра). Чаще всего линиатура измеряется в линиях на дюйм — lpi; измеряется также в линиях на сантиметр. Характеристики совпадают с характеристиками одномерной дифракционной решётки; L = 1/p, где р — период структуры растра. Чем выше линиатура, тем более мелкие детали можно воспроизвести, однако существуют физические ограничения на линиатуру.

Ограничением на возможность использования растров с высокими линиатурами является тот факт, что из-за различных явлений краска способна растекаться (растискивание), что делает невозможным воспроизвести очень маленькую точку. Для недорогой бумаги физическое ограничение 100 лин/см, хотя на практике при печати применяются меньшие линиатуры из-за того, что при использовании растров высокой линиатуры результат становится сильно чувствительным к параметрам печати.

Для газетной печати, как правило, используется линиатура в 100—133 lpi. Для цветных журналов примерно 150—175 lpi. Для икон примерно 200 lpi.

Для растров с нерегулярной структурой понятие линиатуры вводится условно

Растискивание в полиграфии это увеличение площади печатных элементов в процессе печати. Оно определяется как разница между относительными площадями печатного элемента на форме и красочного элемента на оттиске. Именно на тиражной формной пластине, а не на фотоформе или, тем более, в электронном документе. Величина растискивания определяется двумя видами факторов: механическими и оптическими.

Механическое растискивание — увеличение площади красочных элементов в результате механических воздействий на красочный слой.

Оптическое растискивание — увеличение оптической плотности растровых полей в результате рассеивания света в материале основы.

Если бумага обладает прозрачностью, то часть светового потока проникает в нее и рассеивается в толще бумажной массы. Часть рассеянного в бумажной массе света Fd поглощается красочным слоем. Таким образом, оптическая плотность измеряемых растровых полей, напечатанных на прозрачных бумагах, оказывается выше, чем оптическая плотность растровых полей с аналогичными по площади красочными элементами, напечатанных на непрозрачных мелованных бумагах, то есть печатные элементы оказываются оптически больше по площади, чем в действительности. В той или иной степени любая мелованная бумага обладает прозрачностью, а следовательно, оптическое растискивание есть всегда.

Первое, что нужно понимать, растискивание — это физическое явление, которое неизбежно при печати. А значит, относиться к нему придется как к явлению природы: хочешь не хочешь, а терпеть придется.

Иногда растискивание называют дефектом, что совсем не корректно — это скорее особенность машины, бумаги и краски. Низкокачественная бумага наподобие газетной даёт наибольшее растискивание, в то время как мелованная — наименьшее.

Для того, чтобы обеспечить корректную цветопередачу, параметры растров пересчитывают с учётом растискивания.

Характерные особенности оттисков высокой печати

1. При рассматривании оттиска высокой печати в лупу на краях элементов букв, штрихов, растровых элементов одно- и многокрасочных оттисков наблюдается более толстый слой краски, чем в середине. Это приводит к получению резко очерченных краев и различной цветовой насыщенности печатных элементов на оттиске.

2. Тоновые изображения воспроизводятся растровыми элементами, находящимися обычно на всех участках изображения, в том числе и в самых светлых. При этом растровые элементы оттисков, полученных с фотохимикографических форм или их стереотипов, имеют, как правило, круглую форму - выглядят как точки, а растровые элементы форм, гравированных электромеханическим способом, имеют прямоугольную или квадратную форму.

3. Многоцветные тоновые изображения воспроизводятся обычно в четыре краски, и на многокрасочных полутоновых изображениях заметна растровая розетка.

4. Из-за высокого давления при печати и твердости печатающих элементов на оборотной стороне некоторых оттисков наблюдается визуально или прощупывается рельеф, образующийся при вдавливании в бумагу печатающих элементов формы в процессе печати.

5. При высокой печати в качестве запечатываемого материала обычно используют бумагу и картон.

6. Оттиски высокой печати, как правило, пахнут керосином, так как в качестве связующего печатных красок высокой печати используются нефтепродукты.

7. Благодаря отсутствию увлажняющего раствора и высокому давлению печати тонкие штрихи на изображении и на знаках текста на оттиске получаются непрерывными и имеют гладкие края.

Характерные особенности оттисков плоской офсетной печати

Способ плоской печати подразумевает передачу изображения на запечатываемый материал с печатной формы, на которой печатающие и пробельные элементы расположены практически в одной плоскости и обладают избирательным восприятием печатной краски на базе жиров и увлажняющего раствора на базе водно-спиртовых растворов.

Сегодня наиболее распространенным видом плоской печати является офсетная печать.

Оттиски плоской офсетной печати характеризуются следующими особенностями.

1. При рассматривании оттиска через лупу видно, что красочный слой распределяется практически равномерно по всей площади печатных элементов. Равномерное нанесение краски обеспечивает одинаковую насыщенность печатных элементов оттиска. Однако из-за возможного растискивания краски и неровностей офсетной (немелованной) бумаги края печатных элементов на оттиске могут получаться немного волнистыми и рваными. На плашках штриховых изображений, напечатанных на офсетной немелованной бумаге, печатная краска ложится неравномерно из-за неровностей запечатываемой бумаги.

2. Полутоновые изображения воспроизводятся на оттиске с помощью растровых элементов, отличающихся по площади, форме и цвету. В самых светлых участках они достигают минимальных размеров (1-3%) и могут отсутствовать в бликах на изображении. В большинстве случаев форма мелких и средних растровых элементов приближается к круглой. Стоит отметить, что в офсетной печати обычно используются растровые структуры более высоких линиатур, чем в высокой печати, хотя в последнее время применение в высокой печати фотополимерных печатных форм уменьшило это различие.

3. Многоцветные полутоновые изображения на оттиске, как правило, воспроизводятся в четыре краски. На оттисках полутоновые изображения содержат растровые элементы четырех цветов (желтой, пурпурной, голубой и черной красок), которые в средних тонах выделяются как отдельные или частично друг друга перекрывающие точки (пятна). При этом растровые элементы каждой краски имеют такое же строение, как и при однокрасочной печати, а растровые структуры повернуты относительно друг друга на определенный угол для уменьшения муара. Особенно это заметно в светах и полутонах. В тенях растровые элементы каждой краски почти полностью накладываются друг на друга. В некоторых случаях применяется шестикрасочная офсетная печать, и тогда на оттиске наблюдаются растровые элементы шести цветов (например, желтый, зеленый, пурпурный, голубой, синий или красный и черный).

4. На оборотной стороне оттисков нет рельефа, как это часто наблюдается у оттисков высокой печати, так как при печати бумага соприкасается всей своей поверхностью с эластичной резинотканевой пластиной, а не с рельефными печатающими элементами, как при способе высокой печати.

5. При офсетной печати в качестве запечатываемого материала могут быть использованы бумага, картон, металлизированная бумага, фольга, самоклеющаяся пленка и жесть.

6. Печатные краски в офсетной печати всегда изготавливаются на базе масел. Поэтому, пока оттиски еще до конца не высохли, можно уловить характерный запах растительных масел.

7. Очень тонкие линии на оттиске получаются неровными и разрывными из-за использования в процессе печатания увлажняющего раствора.

Печатные формы

Печатные формы для офсетной печати представляют собой тонкие (до 0,3 мм), хорошо натягивающиеся на формный цилиндр, преимущественно монометаллические или, реже, полиметаллические пластины. Используются также формы на полимерной или бумажной основе. Среди материалов для печатных форм на металлической основе значительное распространение получил алюминий (по сравнению с цинком и сталью). Необходимое зернение поверхности пластины выполняется механическим путем при помощи пескоструйной машины или на зернильных установках с шарами и абразивным материалом, а также с применением мокрой или сухой обработки щетками. В настоящее время формные пластины зернятся почти исключительно электрохимическим путем и на заключительном этапе оксидируются (рис. 2.1-3). На металлическую основу наносится копировальный слой, на котором формируется изображение, несущее краску. Это в основном полимер. На полиметаллических (биметаллических) формных пластинах олеофильным слоем служит медь. В настоящее время в типографиях применяются преимущественно светочувствительные алюминиевые формные пластины с предварительно нанесенной фотополимеризующейся композицией на основе диазосоединений. Формирование изображения осуществляется благодаря различным свойствам поверхности пластин после их экспонирования и проявления. Печатные формы вследствие воздействия света и обработки образуют воспринимающие или отталкивающие краску элементы.

Оксид алюминия, который при особой обработке основы представляет собой тонкий слой, образует стабильную гидрофильную поверхность. Задача при обработке предварительно очувствленной офсетной формной пластины заключается в том, чтобы на этапах экспозиции и проявления добиться дифференциации поверхностных свойств.

Актиничный свет (содержащий УФ-излучение), воздействующий на поверхность светочувствительного материала на формной пластине, вызывает его химические изменения. В зависимости от вида и структуры слой реагирует на экспонирующее излучение по-разному. Различают следующие две фотохимические реакции при обработке формной пластины: • задубливание копировального слоя светом (негативное копирование), • разрушение копировального слоя светом (позитивное копирование).

При фотохимическом задубливании копировальный слой на засвеченных участках становится нерастворимым для проявителя. Если, напротив, копировальный слой фотохимически разрушается, то проявитель растворяет засвеченный слой, удаляя его с подложки (например, алюминия). Таким образом, возможны два различных способа копирования: позитивное и негативное. Они требуют различной засветки для образования изображения, т.е. различных предварительно изготовленных фотоформ (рис. 2.1-4).

При позитивном копировании в качестве копируемого оригинала используется позитивная фотоформа, т.е. непрозрачные для света зачерненные участки на ней соответствуют участкам, воспринимающим краску на печатной форме. Как следует из рис. 2.1-4,а, при копировании свет проходит через прозрачные участки в позитивной фотоформе. При этом светочувствительный копировальный слой на пластине «разлагается». Следствием этого является очищение от копировального слоя в процессе проявления участков поверхности формной пластины, в данном случае тех, на которых нет изображения. Недостаток этого способа заключается в том, что на формной пластине в отличие от прозрачных участков пленочного оригинала могут частично воспроизводиться в виде печатающих элементов края пленки, пыль, монтажные полосы и пр., т.е. темные частицы на пленке. При негативном копировании с применением «негативных формных пластин» в качестве копируемых оригиналов используется негативная фотоформа, на которой участки изображения (печатающие элементы) соответствуют прозрачным светлым участкам. Как следует из рис. 2.1-4,б свет отверждает копировальный слой на формной пластине, который после проявления остается на участках ее поверхности, в то время как с незасвеченных участков (пробельных) он удаляется. Независимо от того, идет ли речь о позитивном или негативном копировании, готовые печатные формы идентичны относительно своего информационного содержания – различаются лишь наносимые слои, используемые для изготовления печатающих элементов. Решение о работе с тем или иным видом форм, изготавливаемых позитивным или негативным копированием, принимает полиграфическое предприятие. Многие типы металлических печатных форм для повышения их тиражестойкости после проявления подвергаются термической обработке (путем обжига).

Печатные формы на лавсановой основе применяют для выполнения работ среднего качества. Они используются для печати однокрасочных и многокрасочных работ малого формата. Для обеспечения контроля качества в процессе изготовления печатных форм совместно с основным изображением копируют контрольные элементы. Для этого имеются стандартные шкалы FOGRA с соответствующими клиньями, подобными тестовому клину PMS-Offset-Testkeil или UGRA-Offset-Testkeil.

.

3. Краски
