1 Способ:
В случае выполнения гидравлического расчета системы отопления методом, при котором насосное давление известно. Выбор марки циркуляционного насоса осуществляется в процессе конструирования теплового пункта по заводской рабочей характеристике насоса.
- на подающем
трубопроводе устанавливается насос
импортного производства,
-
на обратном- насос отечественного
производства.
По
величине подачи насоса соответствующей
расходу в системе отопления и горячей
и обратной температурам в магистрали
на которой устанавливается циркуляционный
насос, определяются его рабочие точки
– при max
.По рабочей характеристике насоса
определяется
.
Определяется установочная мощность электродвигателя насоса:
,
(2.13)
где К- коэффициент запаса мощности, К= 1.1
При независимой схеме подключения С.О. к тепловым сетям расчётное насосное давление , Па, будет равно:
,
(2.14)
где
-
потери давления в трубах теплового
пункта.
2 Способ: (местная котельная)
По
скорости воды, принимаемой
м/с
и расчётному расходу определяются
диаметры трубопроводов, после чего
определяется
.
Расчётное давление насоса:
,
(2.15)
где
-
естественное циркуляционное давление,
возникающее в С.О.
Для обеспечения циркуляции воды в С.О. применяют бесшумные насосы, закреплённые непосредственно на трубах без фундаментов, отечественного производства типа ЦВЦ или импортные, типа GRUNDFOS.
Расчет объема открытого расширительного бака производится по указанию пункта 10.6.8 (Справ. проектировщика).Его выбор производится согласно п. 33.4 и п.33.6(Монтаж внутренних сан-технических устройств-под ред. Староверова).
Закрытый расширительный бак: расчёт и выбор по рекомендации фирмы – производителя.
Подпитка:
Подпитка
системы отопления осуществляется водой
из обратной магистрали тепловой сети.
При конструировании узла подпитки
необходимо убедится, что давление Р2
обеспечит
заполнение системы, т.е. Р2
>
,
т.е Р2
должно быть больше
минимально
допустимого давления, в противном случае
кроме регулятора подпитки (РП) узел
оснащается подпиточным насосом (ПН).
Насос выбирается с относительно малой
подачей и давлением подпитки:
,
(2.16)
где
,
(2.17)
Тогда:
,
(2.18)
где
-
плотность воды при температуре t2
; Н – высота системы отопления от уровня
установки подпиточного насоса в системе
с открытым расширительным баком до его
контрольного уровня(0,3 м от дна бака).
Запас давления в системах отопления с закрытым расширительным баком принимается равным 10 кПа – 1 м. вод. ст..
Системы центрального
водяного отопления

поквартирные
вертикальные
горизонтальные

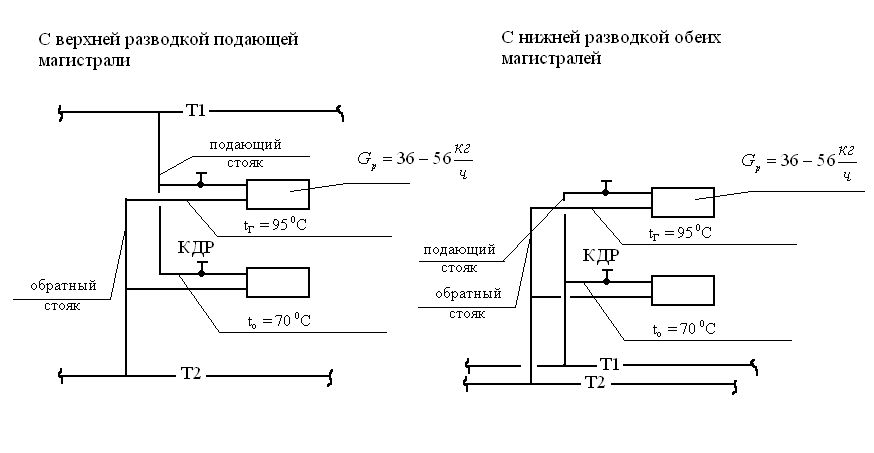

С верхней развод-
кой магистралей
С нижней
разводкой
С опрокинутой циркуляцией (для высотных зданий):
Т1 – в подвале, Т2 – на чердаке.
тупиковая
С попутным движением теплоносителя
а)
б)
а) Двухтрубная система отопления:
б) Однотрубная система отопления:
Однотрубная С.О.
Непроточная
Проточная

Регулируемая
Нерегулируемая
Без обводного
участка
По "воздуху" Со смещённым ЗУ, Со смещённым (не применя-
с осевым ЗУ обводным узлом ется)
