16. Локальные системы автоматизации на основе контроллеров серии аdам-4000.

Контроллеры серии ADAM-4000 предназначены для построения локальных систем сбора данных и управления

Локальные системы сбора данных и управления

Рассмотрим построение локальной системы на базе контроллеров серии ADAM-4000.

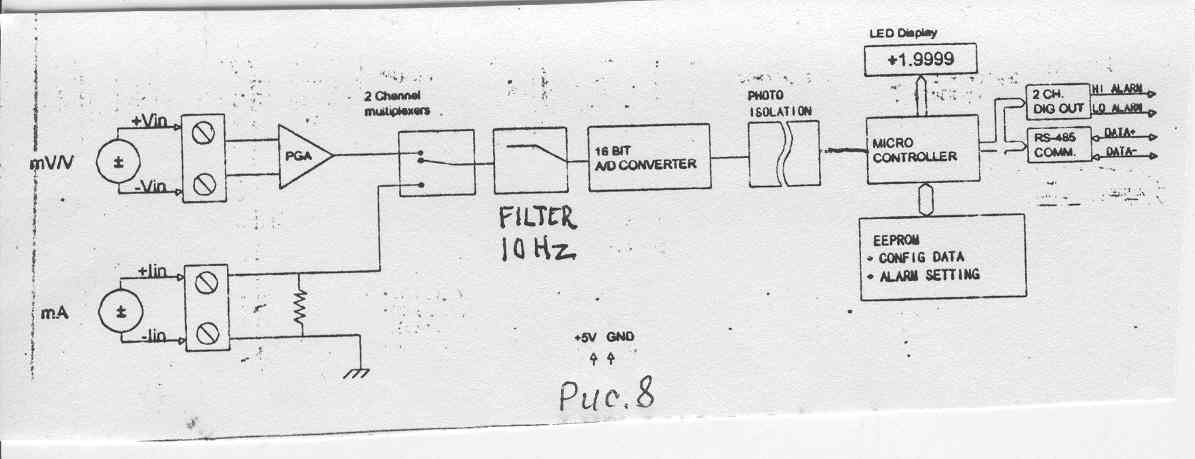

Модули серии ADAM-4000 предназначены для построения локальных систем сбора данных и управления (рис.8). Они представляют собой компактные и интеллектуальные устройства обработ­ки сигналов датчиков и формирования сигналов управления исполни­тельными органами, специально разработанные для применения в промышленности. Наличие встроенных микропроцессоров позволяет им осуществлять нормализацию сигналов, операции аналогового и дискретного ввода/вывода, отображение данных и их передачу (или прием) по интерфейсу RS-485. Все модули имеют гальваническую раз­вязку по цепям питания и интерфейса RS-485, программную установку параметров, командный протокол ASCII и сторожевой таймер.

В состав модулей аналогового ввода-вывода обязательно входят:

- процессор с ПЗУ, в котором хранятся программы настройки на тип датчиков, аварийных событий и единиц измерения;

- низкочастотный фильтр для устранения высокочастотных производственных помех;

- гальваническая развязка микропроцессора со средствами ввода-вывода;

- нормирующее устройство;

- связной адаптер по RS-485.

Наибольшее применение нашли модули:

1. Контроллер ADAM-4500 (рис.9). В состав контроллера входят:

Процессор 80186;

Флэш – ПЗУ 256 Кбайт;

ОЗУ – 256 Кбайт статической памяти;

Порты: RS-232,

RS-485.

Загрузка программ производится от внешнего компьютера.

Рис.9. Структурная схема контроллера ADAM-4500

2. Модуль аналогового ввода ADAM-4011.

Поступающая информация проходит через программируемый усилитель (PGA), коэффициент усиления которого может изменяться от 1 до 128. PGA выполняет автоматическую настройку сигнала, размещая его в диапазоне от -2,5 до +2,5В. Цифровой 10-герцовый фильтр обеспечивает на выходе модуля устойчивое значение сигнала. В модуле предусмотрена оптическая развязка, предотвращающая разрушение прибора от выбросов по питанию. Микропроцессор выполняет пять основных функций:

- линеаризацию сигнала от термопар (т/с);

- калибровку сигнала;

- контроль состояния тревог;

- подсчёт числа срабатываний;

- преобразование данных в заданные единицы измерения и формат интерфейса RS-485.

Схема модуля ADAM-4011 показана на рис.10 и имеет в своём составе:

Рис.10

• 16-разрядный АЦП;

• программную настройку для работы с термопарами, малыми напряжениями и токами;

• гальваническую изоляцию до 500В;

• 1 дискретный вход/счетчик событий;

• 2 дискретных выхода аварии по верхней и нижней границам измеряемого входа.

3. Модуль аналогового ввода ADAM-4014D.

Модуль ADAM-4014D служит для преобразования сигналов

напряжений и токов, поступающих с датчиков в цифровой формат, используя для этого АЦП и микропроцессор. ADAM-4014D (рис.11) выполняет те же функции, что и ADAM-4011. Он дополнительно имеет в своём составе светодиодный индикатор для мониторинга рабочего процесса непосредственно на объекте, 1 аналоговый вход (максимальное напряжение +/- 10В), 1 дискретный вход и/или 1 канал счетчика событий,

2 дискретных выхода или 2 выхода-защелки сигнала аварийного дискретного управления по верхней и нижней границам входного сигнала,

1 дискретный светодиодный дисплей.

Рис. 11
