18) Аналоговые, устройства на основе операционных усилителей, сумматор, компаратор.
|
Сумматор — логическое устройство, предназначенное для сложения чисел, подставленных в двоичной форме. Для этого в каждом из разрядов применяют одноразрядный суммирующий элемент на три входа: два — для слагаемых x1 и x2 данного разряда, а третий (y1) — для переноса 1 из соседнего младшего разряда. Устройство снабжают двумя выходами: по одному (S) выдается искомая сумма x1+x2, а по другому (Р) переносится 1 в соседний старший разряд. Для сложения двоичных чисел с несколькими разрядами используют двух- и трехразрядные сумматоры с последовательным переносом 1 в старшие разряды (например , микро схемы К155ИМ2 и К155ИМЗ соответственно). Быстродействие сумматоров последовательного действия лимитируется временем переноса 1 через все элементы устройства. Для улучшения этого показателя применяют сумматоры с параллельным переносом. Компаратор (цифровой) — логическое устройство, обеспечивающее сравнение двух многоразрядных двоичных чисел А и В, разряды каждого из которых подаются порознь на его входы. На практике одно из чисел (например, А) является неизменным, а другое (В) изменяет свое значение от такта к такту. В момент равенства их значений на выходе компаратора формируется сигнал 1. |
19) Источники выпрямленного напряжения. Электрические схемы и принцип работы однополупериодного и двухпoлyпериодного однофазных выпрямителей.
19/2)Двухполупериодное выпрямление

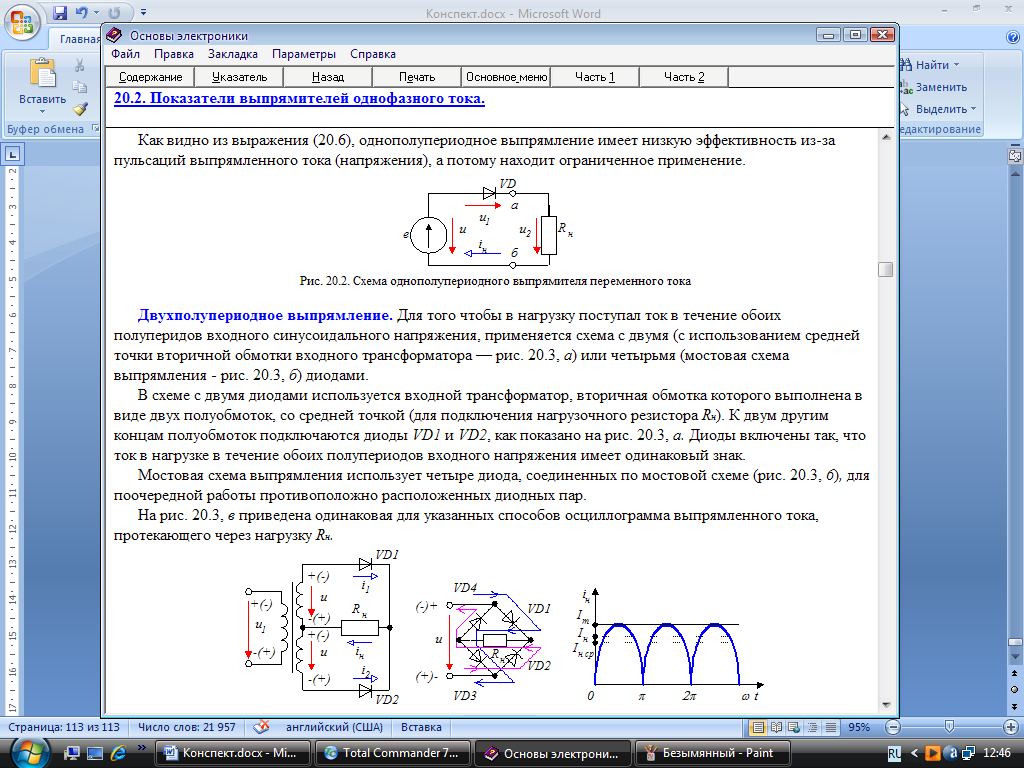

Рис. Схема выпрямления синусоидального напряжения: двухполупериодная с использованием среднейточки вторичной обмотки трансформатора (а); мостовая (б); временная диаграмма выпрямленного тока (в)
Преимущество мостовой схемы: в 2 раза меньше вторичная обмотка; меньший сетевой трансформатор; более легкий режим по обратному току для диодов; если выпрямительное напряжение по амплитуде превосходит обратное напряжение диода, то исп. мостовую схему Umвх < Umaxобрд; Umвх < 2Umaxобрд
недостатки: отсутствие общей точки с входным трансформатором; в 2 раза большее падение на открытом диоде
(или напряжение);
(или напряжение)
(или напряжение)
коэффициент пульсации (по второй гармонике)
двухполупериодное выпрямление характеризуется заметно меньшей пульсацией, чем однополупериодное, а потому находит более широкое применение на практике.
19/1)Однополупериодное выпрямление
|
При заданном входным напряжении (для нечетных периодов) uвых = 0(для четных периодов); средний ток (или напряжение в формуле Im заменить на Um, Iнср на Uнср) в нагрузочном резисторе
|
действующий ток (напряжение) в нагрузочном резисторе ; Максимальное обратное напряжение на диоде ; Спектральный состав выпрямленного тока(напряжения) (ряд Фурье)
При заданном входным напряжении (для нечетных периодов) uвых = 0(для четных периодов); средний ток (или напряжение в формуле Im заменить на Um, Iнср на Uнср) в нагрузочном резисторе ; действующий ток (напряжение) в нагрузочном резисторе ; Максимальное обратное напряжение на диоде ; Спектральный состав выпрямленного тока(напряжения) (ряд Фурье)
Коэффициент пульсации (тока или напряжения) большой, поэтому редко исп. на практике
20) Электрические схемы и принцип работы трехфазных выпрямителей.
Трехфазный выпрямитель
|
q3 – коэф. пульсации для третьей гармоники; Эта схема позволяет получить большее среднее значение напряжения; Недостаток: трехфазная цепь
|
Двухполупериодный трехфазный выпрямитель
|
Низшей гамоникой явл. 6-ая гармоника Внешняя характеристика - графически выраженная зависимость среднего значения выходного напряжения на нагрузке от среднего значения выходного тока (напряжение нагрузки) видно что с ростом тока в реальном выпрямителе напрядение падает это нежелательное явление. В некоторых случаях нужно иметь на нагрузке неск. значений напряж. Для того, чтобы создать такой выпрямитель нужно исп. управл. диод-теристор(3 p-n перехода). У транзистора Ik~Iб, а теристора сам по себе не закроется, только если убрать напряжение с теристора. Рис(конспект) Упрощенная схема однополупериодного управляемого выпрямителя. Если фаза вращатель задает угол а(альфа) = 0. Uнср = 0,318Um a=0o; Uнср = 0,27Um a=45o; Uнср = 0,159Um a=90o
|
