2) Магномасса – это обожженный порошок доломита. СuMg(co3)2 . При обработке происходит связывание углекислоты происходит выпадение на стенках трубопровода карбоната, образуется защитная плёнка.

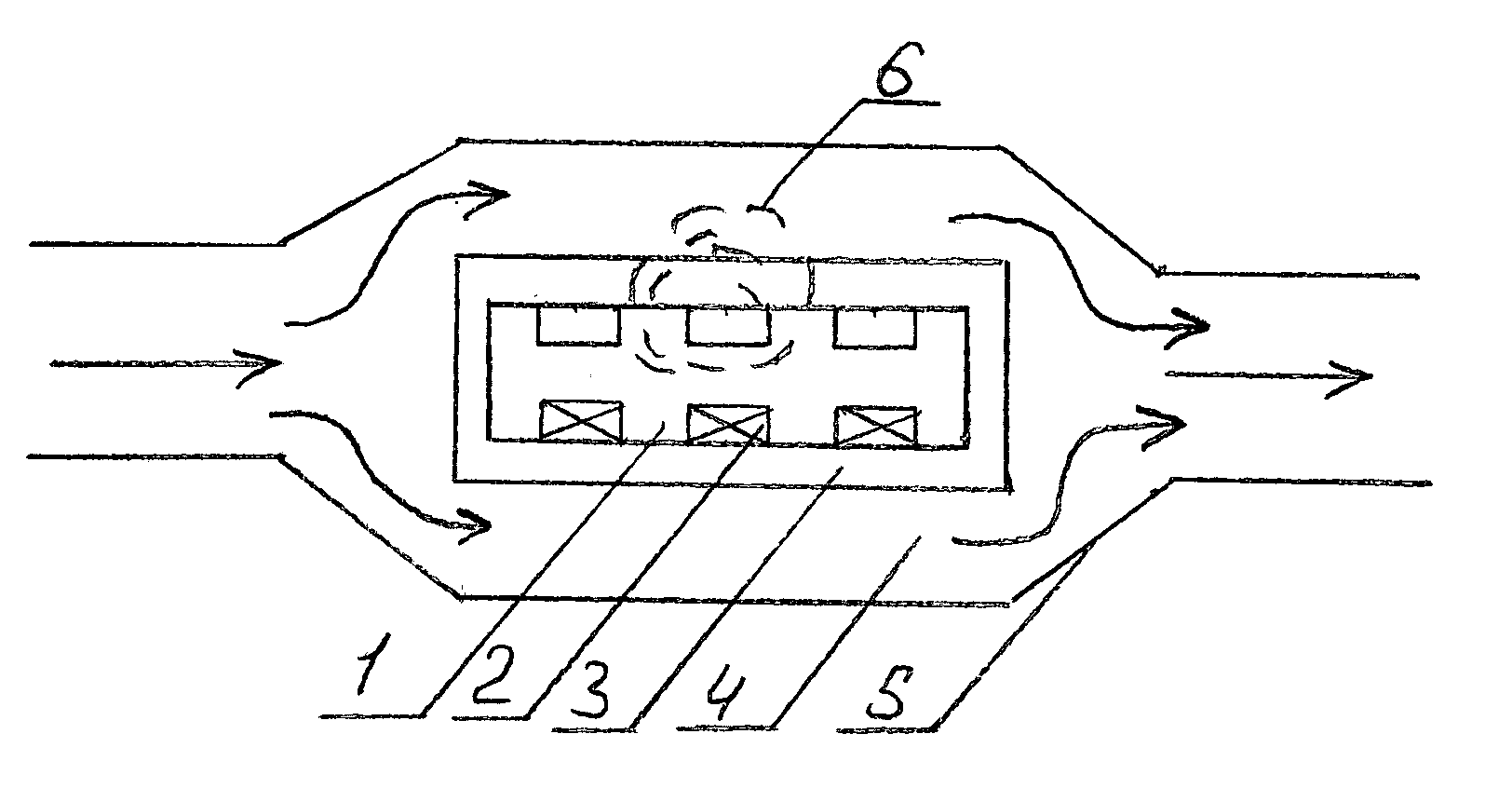

22) Магнитная обработка воды.
1- сердечник
2- обмотка электрического магнита
3- латунный кожух
4- кольцевой зазор для прохода воды
5- стальной корпус
6- линии электромагнитной индукции.
При это обработке происходит изменение заряда ионов растворённых в воде солей и их геометрической деформации. Ослабление электростатических связей между ними. В результате меняются сами свойства вещества и обработанная вода не только не даёт осадка при нагревании, но и растворяет ранее выпавшие отложение. Скорость 1-2 м/с. Время нахождение воды в аппарате менее 1 с. Обрабатывается малый объём воды.

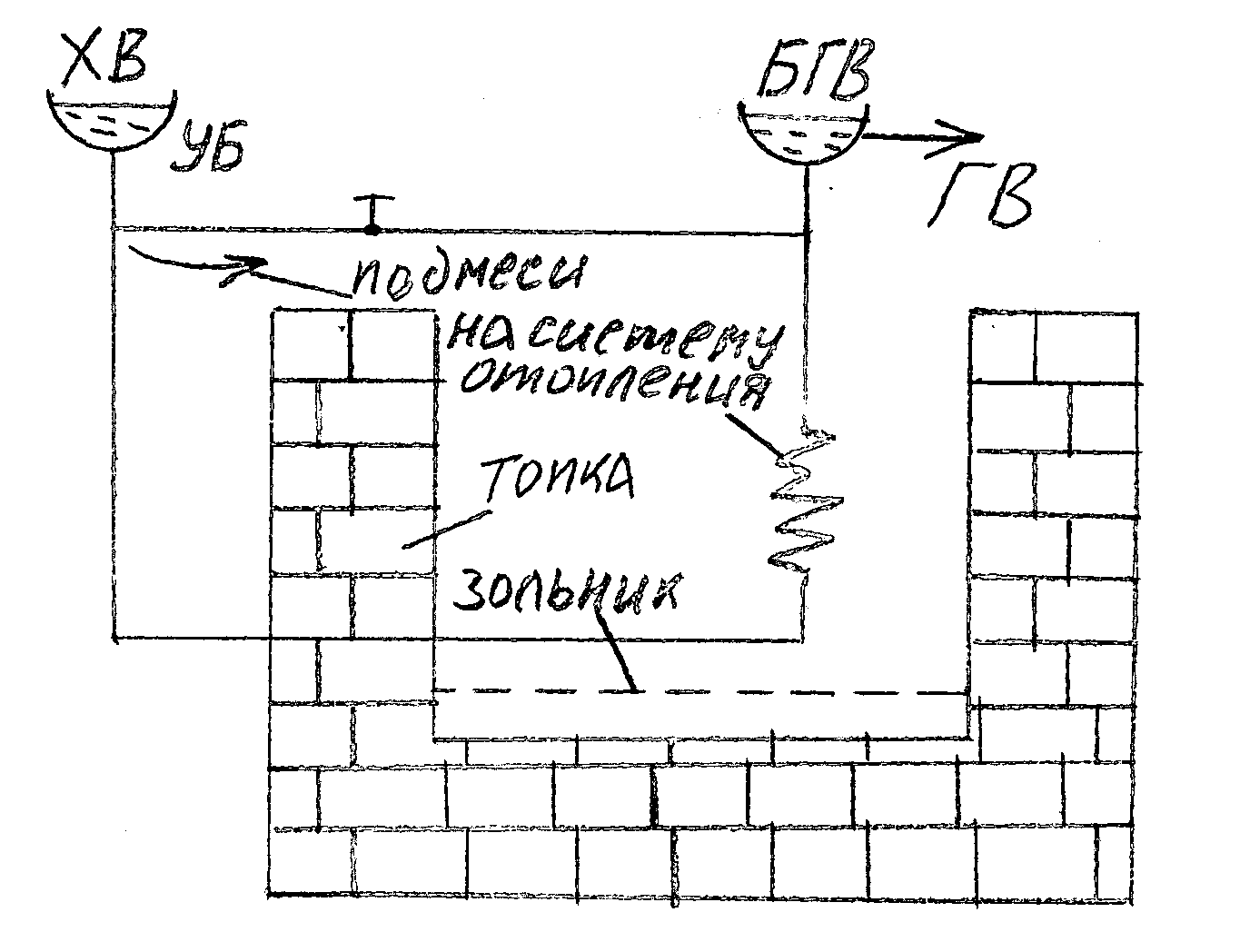

23) Схема подключения горячего водоснабжения с нагревом воды в кухонном очаге.
УБ- уравнительный бак ,БГВ – бак горячей воды. Нагревательные элементы могут выполняться из чугунных секций отопительных приборов. Используется сварная коробка из листовой стали F= 0,4-0,6 м2. F=(1,1*Q0)/(k*(tГСР –tВСР)); где,
Q0-среднечасовой расход воды на отопление т/ч,
K=11,6 ;Вт/м2С; tГСР- средняя температура топочных газов.(Дрова 600-6500С, каменный уголь 700-750 0С, кокс 8000С)

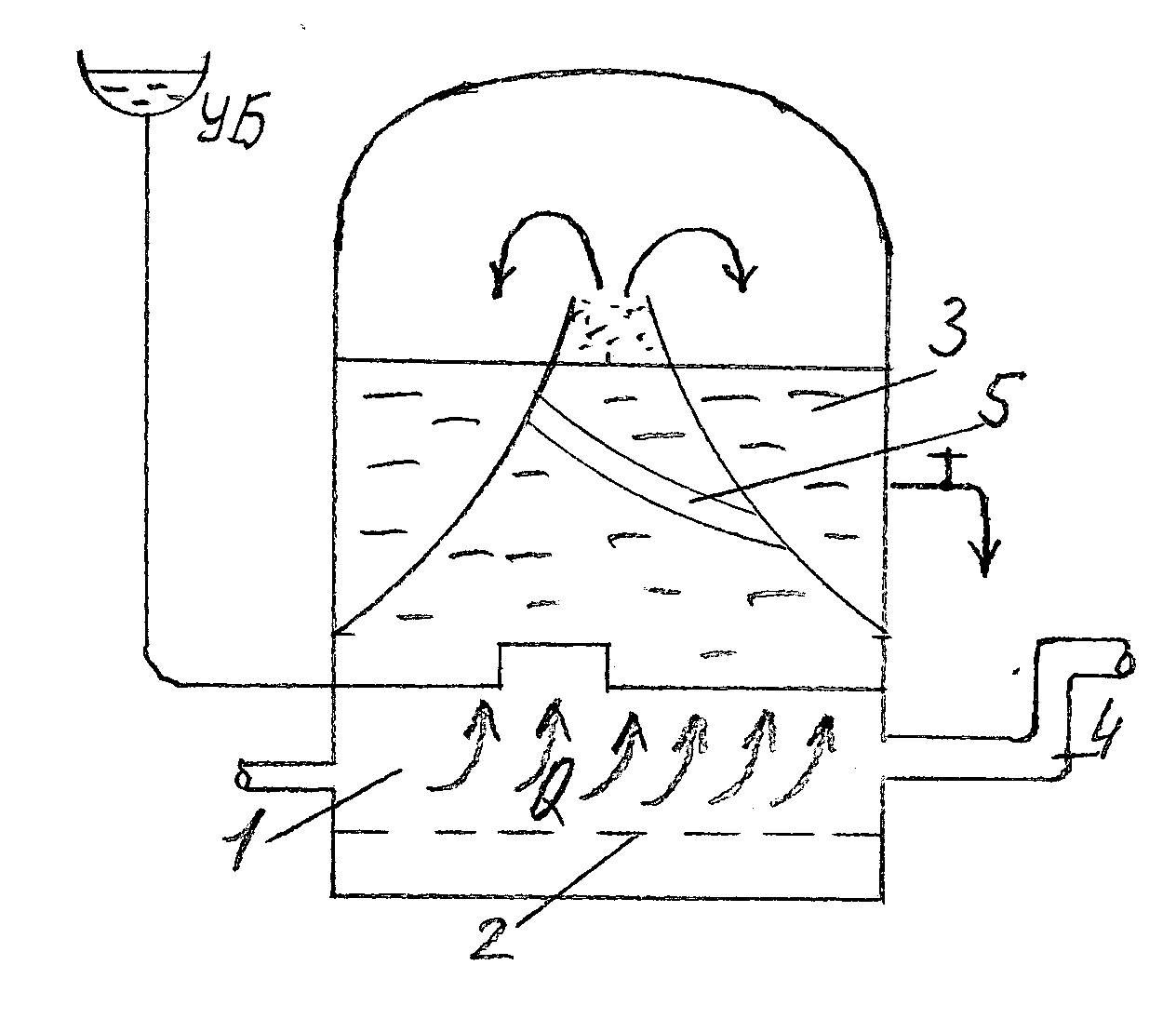

24) Устройство и принцип действия кипятильника.
1-топка, 2- зольник, 3-запас кипячёной воды, 4- канал для уходящих газов, 5- переливная трубка.
При закипании воды , в переливной трубке образуется пароводяная смесь. Под действием столба более плотной холодной воды она выталкивается в ёмкость для кипячёной воды. При это кипение прекращается и цикл вновь повторяется при новом закипании.
Кипятильник: ЭЛ-КПД=0,9 ; Г-КПД=0,8; П-КПД=0,8 ; Твёрдое топливо-КПД=0,9 .
25) Устройство и принцип действия водяной колонки на твёрдом топливе и схема местной системы горячего водоснабжения от неё.
1-топка, 2- зольник, 3-бак горячей воды, 4- циркуляционная трубка. КПД=0,3
Циркуляционная трубка в которой происходит интенсивный нагрев воды вплоть до её закипания, по сути, является пузырьковым насосом.
26) Классификация теплообмен. Аппаратов принципы работы рекуператив и регенератив теп-ков.
Т\О ап-ты –это класс т\о уст-в служащих для передачи теп-ты от одного теп-ля к другому. Т\о ап-ты служащие для нагрева воды называятся водоподогревателями. Вод-ли: 1)смесительные – передача тепла от одного к другому теп-лю происходит за счёт их смешения. Например, водоструйный элеватор, смесительные паровые нагреватели (барботажные, плёночные, струйные, капельные); 2) поверхностные – теплообмен происходит при обязательном участии твёрдой поверхности. При этом поверхностные т\о ап-ты могут быть регенеративные и рекуперативные. Регенеративные – одна и таже пов-ть поочерёдно омывается греющим теплоносителем, аккумулируя тем самым его энергию, а затем нагревает, отдавая энергию.
Qгр QНАГР
Рекуперативные- передача тепла ч\з разделительную поверхность. Они явл наиболее распрастранйнными и их классифицируют:
1 по греющему теп-лю (водоводяные и пароводяные)
2 по конструктивным признакам (кожухотрубные, пластинчатые)
3 по хар-ру движения теп-ля (скоростные, емкостные).

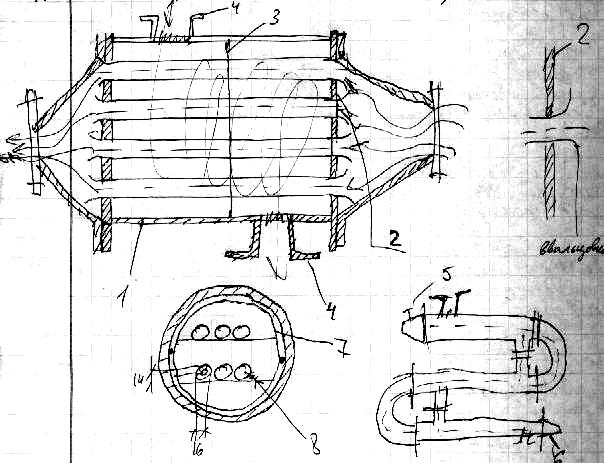

27) Конструкция скоростного водяного подогревателя.
1-труба стальная 2-трубная решётка 3-опорная перегородка 4-присоеденительные патрубки 5-штуцер под термореле 6-дренажный штуцер 7-кольцо опорной перегородки 8-полки опорной перегородки
В.п состоит из корпуса с патрубками, ч\з которые проходит теп-ль. Корпус из стальной бесшовной трубы длиной 2 или 4 метра. Внутри корпуса располагается трубный пучёк из латунных трубок dхS 16x1, ввальцованый двумя концами в трубные решётки. К корпусу присоеденены с двух концов камеры крышки для входа и выхода из трубного пучка. Как правило, с.в.п. устанавливают горизонтально. Поэтому для устранения прогиба трубок устанавливают опорные поддерживающие перегородки на расстоянии 100-120 диаметров от внутреннего диаметра трубки. Опорные перегородки из листовой стали. Кольцо приваривается внутри корпуса. Установка должна быть правильной, иначе: прогиб трубок, слипание, уменьшение коэф-та теплопередач в 2-3 раза. Для увеличения интенсивности теплообмена оба теп-ля должны иметь достаточно высокие скорости. Это условие выполняется при секционировании и в обязательном порядке должен устраиваться противоток.
16 типоразмеров от d 50 до d 35
чётный ОСТ 34-538-68 (0,2) – 4м
нечётный ОСТ 34-538-68 (0,7; 0,5) – 2м
Эти В.П. применяют как для сис-мы отопления, так для систем горяч. Водоснабжения. В подогревателей для СГВ греющую воду направляют в межтрубное пространство, а нагреваем мы трубки. Это обуславливается тем, что при нагреве воды выпадает накипь , её легче удалить из трубочек. Скорость выше в т.п. и промываться будет легче. Также это обусловлено тем, что достигается выравнивание скоростей и далений сетевой и водопроводной, т.к. Gсет > Gвод. Также такая сис-ма движения теплоносителей позволяет отказаться от устройства линзового компенсатора на корпусе ВП.
В ВП для сис-м отопления греющая вода подаётся в трубный пучёк, а подогреваемая в межтрубное пространство (для выравнивания поля скоростей), но тогда устанавливают линзовый компенсатор.
29) Конструкция ёмкостного водоподогревателя
(ЕВП).
Предназначены для горяч. Вод-ния с периодическим водоразбором. В этих конструкциях БА совмещён непосредствено с ВП.

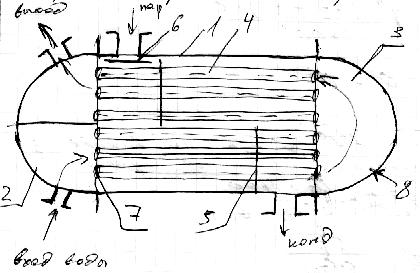

28) Конструкция скоростного пароводяного подогревателя.(СПП)
Организация движения потока воды
1- корпус 2-передняя камера 3-задняя камера(неподвижная) 3А-вариант залнея подвижной камеры 3Б-безкамерный вариант с U-образными трубками 4-трубный пучёк 5-опорные перегородки 6-пароотборник 7-трубные доски 8-крышка корпуса
СПП – состоит из стального корпуса, внутри которго расположен трубный пучок из стальных трубок с dxS 16x1 или dxS 14x1. В межтрубное пространство подается пар в т.п. подается вода.
Предельное давление воды до 1,6МПа пара до 1МПа.
Предельная тем-ра воды 180 С, пара 300 С
Выпускают двух и 4х ходовые ВП (см. таблицу)
2х ходовые расчитаны на перепад тем-р воды до 25 С (95-70)- характерно для сис-мы отопленя
Для СГВ 4х ходовые.
31) Общие принципы теплового расчёта скоростного рекуперативного ВП.
1) Исходные данные
а) расчёт тепловой нагрузки на водоподогревателе
СГВ без БА:
СГВ с БА:
-потери тепла трубопроводами (кВт)
- максимальный часовой расход
- потери тепла трубопроводами подающими и циркуляционными
- расчётный расход нагреваемой воды
б) Температура греющего теплоносителя
На входе и выходе из ВП
1, 2 - находим по температурному графику
в) Температура нагреваемого теплоносителя
На входе и выходе из ВП
tс=5-15, th=60
2) Задачи:
определяем требуемую площадь ВП
,
К – коэф теплопередачи
- от греющего теп-ля к наружной стенке трубки
- от внутренней поверхности к нагреваемому теп-лю
W1 – скорость воды МТ пространстве
dэкв – эквивалентный диаметр МТ пространства
- средняя температура греющего теплоносителя
d2 – внутрений диаметр трубки (14 мм)
- средний логарифмический перепад температур
- коэфициент, учитывающий неравномерность поля скоростей в трубном пучке (0,925 - 0,95).
- коэфициент, учитывающий загрязнение поверхности теплообмена.
32) Тепловой расчёт скоростного ВП подключённого к тепловой сети по параллельной схеме.
1) Определение расчётного расхода греющей воды
кг/час
2) Определение расчётных расходов нагреваемой воды
кг\час
3) Зададимся оптимальной скоростью нагреваемой воды в ТР
W2 = 0.8 м\с (до 2,5 м\с) и рассчитаем площадь живого сечения трубного пространства.
при
По справочным данным выбираем ВП (ОСТ 34-588-68) определенного типа размера, где
И выписываем все данные:
№, , , d, Fсек, и т.д.
Данные сводим в таблицу
Элемент расчета |
Расчетная формула |
Примечание. |
1) Средняя температура греющего теплоносителя.
2) Скорость воды в межтрубном
пространстве, м/с.
3) Экв.d межтрубного пространства, м.
4) коэффициент теплоотдачи
5) Средняя температура нагреваемой воды, оС
6) Скорость воды в трубном пучке, м/с
7) Коэффициент тепловосприятия
8) Коэффициент теплопередачи
9) .Значения поправочных коэффициентов
10) Средне-логарифмический перепад температур по ВП ,оС
11)
Площадь поверхности нагрева м2
12) Определяем количество секций ВП I ступени.
34) Виды тепловых нагрузок и их характеристики.
Нагрузки можно разделить на две группы:
Сезонные (отопление, вентиляция, кондиционирование воз-ха) – зависят от температуры наруж воз-ха tн, радиационной тем-ры tr, от скорости и направления ветра, относительной влажности, солнечной радиации.
Круглогодовые (горячее водоснабжение) – зависят от степени благоустройства здания, их назначения, количества и состава населения и режима его работы.

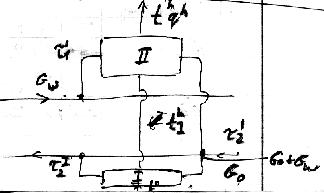

33) Тепловой расчёт скоростного ВП подключённого к тепловой сети по смешеной схеме.
Дано: Qh, 1, 2, ’1, ’2, tc, th.
q – удельная тепловая нагрузка, Вт/(м2*С)
=1, при tн= -30 C
Порядок расчёта:
1) Принимаем недогрев воды в первой ступени
/\t= 5C tIh= ’2 - /\t
2) e (этта) = 1.2
3) Расход греющей воды на отопление и на горячее водоснабжение
4) Определим теплопроизводительность первой и второй ступени
5) Определим тем-ры горяч воды на выходе из ВП I и II ступени
=
6) Задаёмся скоростью воды м межтрубном пространстве 2=0,8 м/с, считаем площадь трубного пучка (обращаемся к таблицам).
Сводим в таблицу
Водоподогреватель I ступени
1.Средняя температура греющего теплоносителя, оС
2.Скорость воды в межтрубном пространстве, м/с
3.Экв. диаметр межтрубного пространства, м.
4.Коэффициент теплоотдачи
5.Средняя температура нагреваемой воды, оС
6.Скорость воды в трубном пучке, м/с
7.Коэф тепловосприятия
8.Коэффициент теплопередачи 9.Значения поправочных коэффициентов.
10.Средне-логарифмический перепад температур по ВП
I ступени,оС
11.Площадь поверхности нагрева I ступени,м2
12.Определяем количество секций ВП I ступени, шт.
- коэффициент, учитывающий неравномерность поля скоростей в трубном пучке (0,925 - 0,95).
- коэффициент, учитывающий загрязнение поверхности теплообмена.Расчет второй ступени водоподогевателя проводится аналогично.
35) Расчёт и режимы тепловой нагрузки отопления.
Основная задача отопления заключ в поддержании необходимой тем-ры воз-ха внутри помещения на заданном уровне (1 и 2 условия комфортности). Для этого необходим балланс м\у теплопотерями и теплопоступлениями: Qт + Qинф = Qо + Qбыт (тепловой балланс). Qо = Qт + Qинф – Qбыт.
Для обеспечения нормал тем-рного режима устанавливают наиболее невыгодный тепловой и гидравлический режим (Qбыт отсутствует). Qо = Qт + Qинф = Qт*(1+). -коэф инфильтрации, =25% от теплопотерь общественных зданий.
Теплопотери ч\з ограждающие конструкции:
Qт = К*F*/\t . К-коэф теплопередачи, F-площадь поверхности нагрева, /\t-перепад тем-р м\у поверхностями конструкций.
Для зданий с объёмом по наружному замеру Vнар, периметром в плане P, площадью S, и высотой L. Выше приведённое уравнение приводится к формуле профессора Ермолаева.
Qт=(tв-tн)*Vнар*{P/S+[*(Kок-Kст)+Кст]
+1/L*[1*K+2*K]}
{P/S+[*(Kок-Kст)+Кст]+1/L*[1*K+2*K]}=q0 – удельная тепловая нагрузка на отопление отнесённая к наруж объёму здания, Вт
-коэф остекления, отношение общей площади окон к общей площади стен.
1=0,5-0,6; 2=0,5-0,7
Из Qт = К*F*/\t, следует Qт =(tв-tн)*Vнар*q0*
-коэф учитывающий тем-ру наруж воз-ха.
Тогда Qинф=(tв-tн)*Vнар*q0**(1+)
При отсутствии данных о наруж объёме обществ и жилых зданий СниП 2,04,07-87* «Теплов сети» рекомендует определять расчётные тепловые потери по укрупнёным показателям. Qот max=qот*A*(1+K1), где qот (Вт/м2) – укрупнённый показатель максимал расхода тепла на отопление на 1кв.м. общей жилой площади. Определяют в соответствии наружного воз-ха и кол-ва этажей для зданий и застроек после 1985г. А-общая жил площадь, К1- коэф учитывающ тепловой поток на отопление обществ зданий (0,25 при отсутств данных).
fпн = чел/га –СниП «Планировка и застройка городов и насел пунктов» табл «Плотность населения». m=Fкв*fпн
fчел=18 м2/чел; А=m*fчел.
Текущая сезонная тепловая нагрузка на отопление определяется: Qi=Qот max*(tв-tнi)/(tв-tр от)
tнi – текущая тем-ра.
График тепловой нагрузки отопления
Тем-ра наруж воз-ха ниже –30 С, то tв=20 С; в ином случае 18 С.
36) Расчёт и режимы тепловой нагрузки вентиляции.
При известном объёме и назначении здания и сооружения тепловая нагрузка на вен-ию определяется:Qv=qв*Vв*(tв-tн)* , где Qv-удельная тепловая нагрузка на вен-ию приведённая к 1 м3 внутреннего объёма здания.
Админ здания Qv=0,21 Вт/(м3*С)
Кинотеатры 0,46; магазины 0,21; поликлиники 0,29; больницы 0,35; школа 0,09; бани 1,16; общаги 0,81.
При отсутствии данных СНиП 2,04,07-87*.
Qv max=К1*К2*q0*А, К2-коэф учитывающ тепловой поток на вен-цию обществ зданий (для зданий после 1985г, 0,6 при отсутствии данных)
37) Расчёт и режимы тепловой нагрузки горячего водоснабжения.
Среднечасовой расход тепла на горячее водоснабжение:
Qh.m.= [1.2*(a+b)*(55-tc)*c]/[24*3.6] или Qh.m.= qh*m,
m – кол-во потребителей, a-норма расхода воды на горячее водоснабжение на одного потребителя в жилых зданиях (95-120 л/чел),
b- норма расхода воды на горячее водоснабжение на одного потребителя в общественных зданиях (25 л/чел),
qh- укрупнённый показатель расхода тепла на горячее водоснабжение на одного человека.
Qh max=2.4* Qh.m. ---- для зимнего периода.
2,4(пик потребления) – коэф часовой неравномерности (К).
Q S h.m=[Qh.m.*(55-tSc)*]/[55- tc],
-коэф миграции (для южных городов 1,4-1,6; для средней полосы 0,8), При отсутствием данных tSc=15, tc=5.

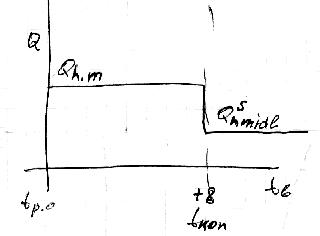

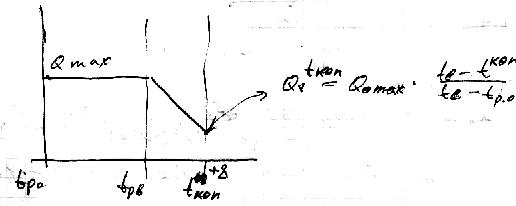

График тепловой нагрузки на горячее водоснабжение
38) График суммарной тепловой нагрузки города в зависимости от наружной температуры и по продолжительности.
Q*1.05 (5% потерь тепла в тепловых сетях)
8400 – число часов работы сис-мы водоснабжения в год
Для построения годового графика тепловых нагрузок необходимо знать число часов стояния температур в отопит периоде (из справочника). Строится для подбора мощности источника тепла.
39) Требования, предъявляемые к теплоносителям центрального теплоснабжения. Сравнение воды и пара.
1 Недорогой
2 Не вызывающий коррозию оборудования
3 Теплоноситель должен отвечать эксплуатационным требованиям
4 Должен давать возможность менять нагрузку в широком диапазоне.
Теплоносителем может быть: вода, пар, воздух, высокотемпературный органический теплоноситель (дифинильные смеси, не замерзает до –40).
В С.Ц.Т. используют воду и пар.
Параметры выбираются по технико-экономическим расчётам и они тесно связаны с сис-мой теплоснабжения и типом зданий и сооружений для которых они используются. Для двухтрубной: температура воды в подающем 130-150 С; для котельных 150 С, допускается до 200 С.
В обратке 40-70 С, при отсутствии данных 30 (если меньше, то может замёрзнуть). Давление до 1,6 МПа. Для 4-х трубной:
В подающем Т3 60-75 С, в обратке 40 С.
Начальные параметры пара в тепловых сетях принимаются по параметрам пара потребителя с учётом потерь давления до потребителя, а также учитывается выпадение конденсата в тепловых сетях в расчётном режиме.
В С.Ц.Т. общественных и производственных зданиях должна в кач-ве теп-ля приниматься вода. Вода как теп-ль имеет ряд серьёзных приемуществ, которые имеют особо важные значения при отпуске теплоты с ТЭЦ:
1 возможность транспортировки на большие расстояния без существенной потери её энергетического потенциала
(1 градус С на 1 км)
2 в водяных сис-мах давление пара в отборе турбины может быть низким, что приводит к снижению расхода топлива на ТЭЦ
3 позволяет сохранить на ТЭЦ в чистоте конденсат греющего пара без устройства дорогих и сложных преобразователей
4 меньшая стоимость присоединения к тепловым сетям местных водяных сис-м отопления
5 простота в эксплуатации, т.е. отсутствие у потребителя неизбежного при паре конденсатоотводчиков и насосных установок по возврату конденсата. Более высокий КПД.
Недостатки:
1 большой расход электроэнергии на перекачку теплоносителя
2 большая плотность и жёсткая гидралическая связь
3 большая чувствительность к авариям
Пар более универсален как теплоноситель, хотя больше применяется в промышленных установках, а также промышленное теплоснабжение составляет 2/3 всего теплоснабжения, то его доля остаётся значительной.
Приемущества: 1 большая энергоёмкость (600-800 ккал/кг)
2 меньший расход на перекачку теп-ля, меньшие потери давления в тепловой сети.
40. Классификация систем централ теплоснабжения.
1 По виду теплоносителя (водяные, паровые)

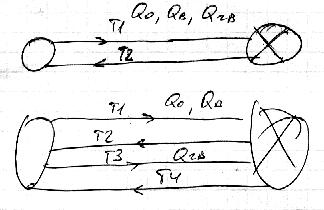

2 В зависимости от количества трубопроводов (одно, 2-х,
3-х, 4-х и многотрубные)
3 По способу присоединения СГВ :
-открытые, -закрытые.
4 По способу присоединения к тепловым сетям СО:
зависимые – гидралический режим системы отопления зависит от гидр режима тепловой сети.
(ч\з элеватор)
Независимые - гидралический режим системы отопления не
зависит от гидр режима тепловой сети.
(ч\з ВП)
41) Основные элементы и характеристики систем централизованного теплоснабжения.
В системах централизованного теплоснабжения тепло расходуется на отопление, нагревание приточного воздуха в установках вентиляции, горячее водоснабжение а также технологические процессы промышленных предприятии. Тепловые нагрузки на отопление и вентиляцию зависят от t наружного воздуха и других климатических условий района теплоснабжения (солнечной радиации, скорости ветр влажности воздуха). Если температура наружного воздуха paвна или выше нормируемой температуры воздуха в отапливаемом помещении, то тепловая энергия для отопления и вентиляции не требуется.
Таким образом, в системах отопления и вентиляции тепло расходуется не непрерывно в течение года, а только при сравнительно низких температурах наружного воздуха. Поэтому таких потребителей тепловой энергии принято называть СЕЗОННblМИ, а тепловые нагрузки - СЕЗОННblМИ ТЕПЛОВblМИ нагрузками.
Тепловая энергия в системах горячего водоснабжения и в технологических процессах промышленных предприятий расходуете непрерывно в течение года и мало зависит от температуры наружного воздуха. Поэтому тепловые нагрузки на горячее водоснабжение и технологические нужды считаются КРУГЛОГОДОВblМ ТЕПЛОВblМИ нагрузками.
Высокоорганизованное централизованное теплоснабжение на базе комбинированной выработки тепла и электроэнергии на ТЭЦ - теплофикация. В централизованных системах теплоснабжение происходит выработка тепловой энергии её транспортировка и потребление. Централизованном теплоснабжении от ТЭЦ по сравнению с местным позволяет резко сократить расход топлива, улучшить тепловой комфорт, и уменьшить загрязнение воздушного бассейна, снизить капитальные и эксплуатационные затраты.
42) Общая классификации способов присоединение потребителей к водяным тепловым сетям.
1) В зависимости от количества трубопроводов (одно, 2-х,
3-х, 4-х и многотрубные)
2 По способу присоединения СГВ :
-открытые, -закрытые.
3 По способу присоединения к тепловым сетям СО:
зависимые – гидралический режим системы отопления зависит от гидр режима тепловой сети.
(ч\з элеватор)
Независимые - гидралический режим системы отопления не
зависит от гидр режима тепловой сети.
(ч\з ВП)
43) Схема присоединения системы отопления к тепловым сетям.
1) зависимые – гидралический режим системы отопления зависит от гидр режима тепловой сети.
(ч\з элеватор)
2) Независимые - гидралический режим системы отопления не
зависит от гидр режима тепловой сети.
(ч\з ВП)
44) Схема присоединения системы вентиляции к тепловым сетям.

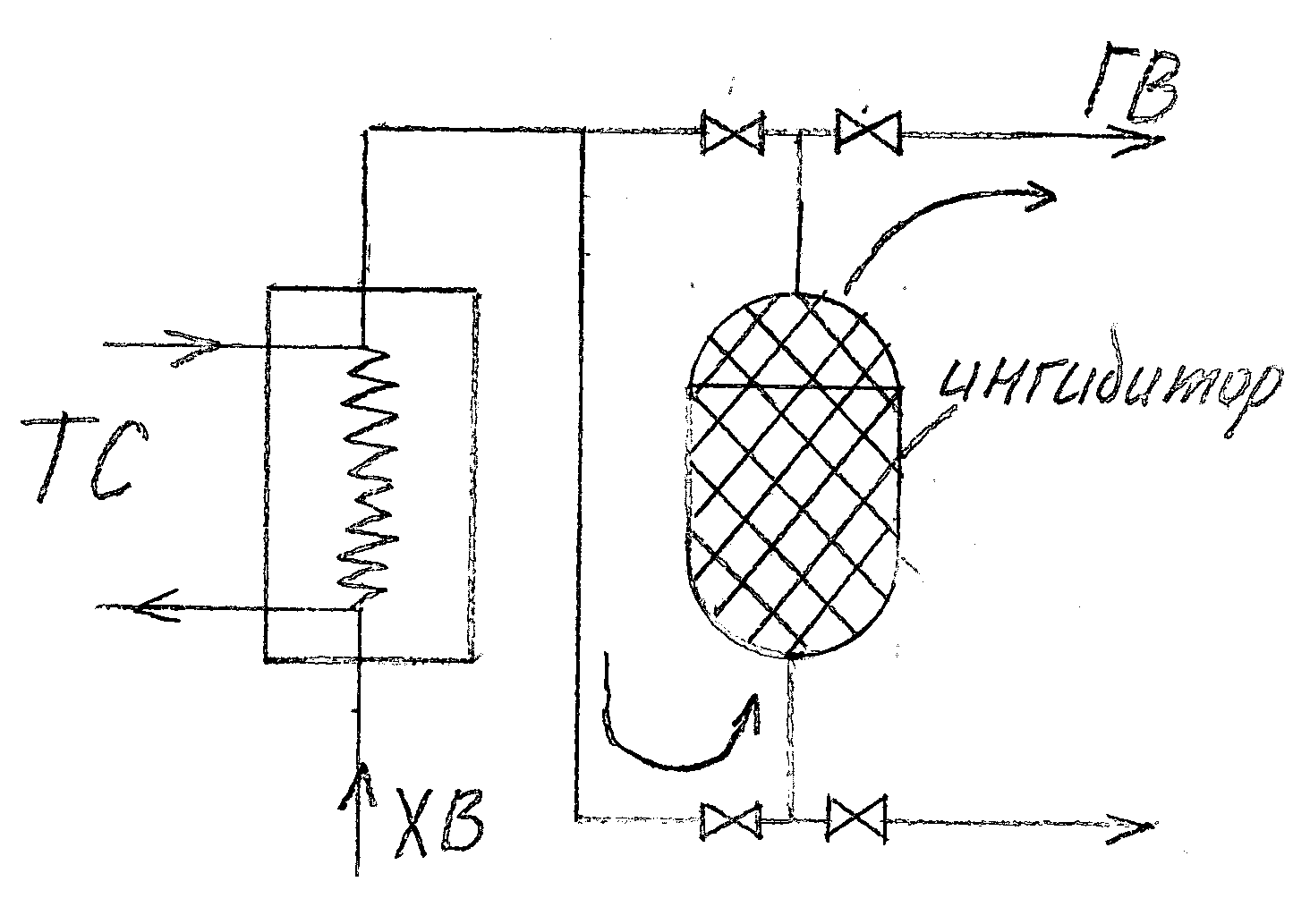

45) Схема присоединения системы ГВ к тепловым сетям.
Открытые системы:
1) Присоединенная зависимая схема Смешение происходит в смесителях ТРД и ТРЖ. В результате смешения РСГВ≈ РМагистрали , поэтому для осуществления циркуляции в системе СГВ циркуляционный трубопровод врезают за местом отбора воды и после дроссельной шайбы. ∆ РШ = РМагистрали -РСГВ.
2) Присоединенная не зависимая схема:
При давлении в обратном трубопроводе не достаточном для подачи в систему СГВ необходимо ставить повысительные насосы. В данном случае система отопления присоединена не зависимо от ТС
