5.Температура верхних слоев масла. Допустимые нормы. Виды систем охлаждения, требования к ним.

Обслуживающий персонал должен вести наблюдение за температурой верхних слоев масла по термосигнализаторам и термометрам, которыми оснащаются трансформаторы с расширителем, а также за показаниями мановакуумметров у герметичных трансформаторов, для которых при повышении давления в баке выше 50 кПа (0,5 кгс/см2) нагрузка должна быть снижена.

Какие пределы не должна превышать температура верхних слоев масла при номинальной нагрузке трансформатора?

Ответ. Должна быть не выше (если заводами-изготовителями в заводских инструкциях не оговорены иные температуры) у трансформаторов:с системой масляного охлаждения с дутьем и принудительной циркуляцией масла (ДЦ) – 75 °C;

с системой масляного охлаждения (М) и масляного охлаждения с дутьем (Д) – 95 °C;

с системой масляного охлаждения с принудительной циркуляцией масла через водоохладитель (Ц) – 70 °C на входе в маслоохладитель.

При каких условиях допускается работа трансформаторов с системами охлаждения ДЦ и Ц?

а) при прекращении искусственного охлаждения – работа с номинальной нагрузкой в течение 10 мин или режим холостого хода в течение 30 мин; если по истечении указанного времени температура верхних слоев масла не достигла 80 °C; для трансформаторов мощностью свыше 250 МВ-А – работа с номинальной нагрузкой до достижения указанной температуры, но не более 1 ч;

б) при полном или частичном отключении вентиляторов или прекращении циркуляции воды с сохранением циркуляции масла – продолжительная работа со сниженной нагрузкой при температуре верхних слоев масла не выше 45 °C.

Требования настоящего пункта действительны, если в инструкциях заводов-изготовителей не оговорены иные.

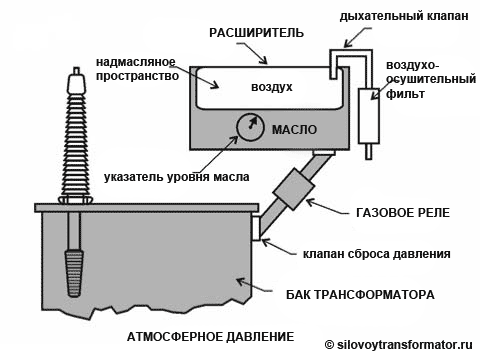

оздух заходит или выходит из пространства над эластичным баллоном или диафрагмой в то время как уровень масла повышается или опускается при изменении температуры. Воздух обычно поступает и выходит через воздушный фильтр типа влагопоглатителя, в котором периодически должен меняться наполнитель. Основные части системы – расширительный бак, мочевого баллон или диафрагма, поглотитель влаги из воздуха, выпускные клапаны, датчик уровня масла и сигнализация выключателя. Вентиляционные клапаны используются для удаления воздуха из системы при заполнении блока с маслом. Манометр уровня жидкости показывает необходимость доливки или удаления трансформаторного масла для поддержания должного уровня масла и допустимого изгиба диафрагмы.

Герметичный масляный трансформатор снабжен системой инертного газа. В этом случае в баке создается некоторое давление инертным газом, например, азотом. Основной бак с азотной подушкой над зеркалом масла под крышкой трансформатора снабжен манометром. ( рис. 2). Поскольку вся система спроектирована таким образом, чтобы исключить попадание воздуха, она должна работать с давлением выше атмосферного в газовом слое над поверхностью масла, иначе, возможно проникновение воздуха в случае утечки. В меньших стационарных системах нет прикрепленных азотных баков для автоматического добавления газа, обычно, азот добавляют ежегодно осенью, поскольку бак втягивает частичный вакуум из-за прохладной погоды. Избыточный газ выбрасывается каждое лето, когда увеличиваются нагрузки и поднимается температура. Некоторые системы спроектированы так, чтобы азот из герметичных баков подавался автоматически (рис. 2), когда давление опускается ниже установленного уровня. Необходимое рабочее давление от 0.5 до 5 фунтов силы на кв. дюйм (psi) достигается в азотной подушке, чтобы исключить доступ воздуха. Такая система включает азотный цилиндр; трех-ступенчатый редукционный клапан; датчики повышения/понижения давления; сигнальную систему; спускной кран; клапан сброса давления; необходимые соединительные трубы.
