27.Обязанности оперативного персонала лаборатории релейной защиты, автоматики и телемеханики (рзАиТ).

Оперативный персонал должен осуществлять:

- контроль правильности положения переключающих устройств на панелях (шкафах) РЗАиТ и управления, крышек испытательных блоков, а также исправности автоматических выключателей и предохранителей в цепях РЗАиТ и управления;

- контроль состояния устройств РЗАиТ на базе имеющихся на панелях (шкафах) и аппаратах устройств внешней сигнализации;

- опробование высоковольтных выключателей и других аппаратов, а также устройств автоматическо­го повторного включения, автоматического включения резерва и фиксирующих приборов (индикаторов);

- обмен сигналами высокочастотных защит и измерение контролируемых параметров устройств высокочастотного телеотключения, низкочастотных аппаратов каналов автоматики, высокочастотных аппаратов противоаварийной автоматики;

- измерение тока небаланса в защите шин и напряжения небаланса в разомкнутом треугольни­ке трансформатора напряжения;

- завод часов автоматических осциллографов аварийной записи и др.

28.Заземляющие устройства. Назначение, схемы присоединения, технические требования к элементам устройств.

Заземляющее устройство - совокупность заземлителя и заземляющих проводников.

Заземляющие устройства и соединение с ними (заземление или зануление) корпусов электрооборудования выполняют для обеспечения безопасности людей, обслуживающих электроустановки и пользующихся электроэнергией на производстве и в быту.

а - в сети с заземленной нейтралью;

б - в сети с изолированной нейтралью;

Требования:

Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ - болтовым соединением (для обеспечения возможности производства измерений). Кон­тактные соединения должны отвечать требованиям государственных стандартов.

Монтаж заземлителей, заземляющих проводников, присоединение заземляющих провод­ников к заземлителям и оборудованию должны соответствовать требованиям ПУЭ.

Каждая часть электроустановки, подлежащая заземлению или занулению, должна быть присоединена к сети заземления или зануления с помощью отдельного проводника. Последователь­ное соединение заземляющими (зануляющими) проводниками нескольких элементов электроуста­новки не допускается.

Сечение защитных проводников должно соответствовать требованиям ПУЭ и ГОСТ 30331.10.

Открыто проложенные неизолированные защитные проводники должны быть предохране­ны от коррозии и окрашены в черный цвет.

29.Осмотры заземляющих устройств, испытания, применяемые технические средства, измерительные схемы.

Для определения технического состояния заземляющего устройства должны проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами и объемом ис­пытания электрооборудования.

Испытания:

- измерение сопротивления заземляющего устройства;

- измерение напряжения прикосновения (в электроустановках, заземляющее устройство кото­рых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляю­щим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;

- измерение токов короткого замыкания электроустановки, проверка состояния пробивных пре­дохранителей;

- измерение удельного сопротивления грунта в районе заземляющего устройства.

Измерительные схемы:

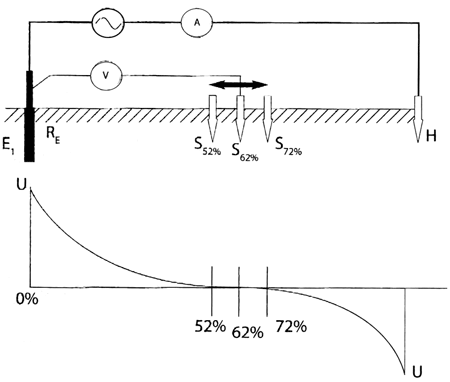

Трехполюсный метод измерения

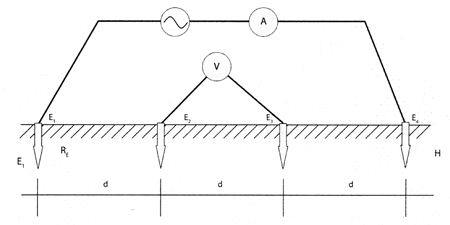

Метод измерения удельного сопротивления грунта — метод Веннера

Оборудование:

Вольтметр, амперметр, источник тока, а также различные измерители параметров заземляющих устройств, которые сочетают в се6е несколько приборов.
