17 Общее укрепление стен зданий из каменных материалов.
Усиление стен в зоне местного сжатия
Местное сжатие (смятие) возникает в том случае, когда нагрузка от элементов перекрытия (балок, плит) передается только на часть сечения стены.
При малой площади опирания конструкции или при отсутствии распределительных устройств сжимающие напряжения часто превышают величину расчетного сопротивления кладки на смятие, в результате чего происходит ее разрушение
Характерными признаками разрушения при смятии являются короткие трещины и раздробление отдельных камней в зоне передачи нагрузки.
Усиление кладки при смятии, как правило, осуществляется в результате:
- увеличения площади опирания конструкции с помощью металлических или железобетонных стоек, усилие от которых передается мл стену вне зоны разрушения;
- передачи нагрузки от конструкции на стойку, врезанную в стену или пилястру и опирающуюся на фундамент;
- увеличения площади опирания конструкций на стену посредством стального пояса, закрепленного в зоне разрушения кладки;
- устройства под концом балки (фермы) распределительной железобетонной подушки.

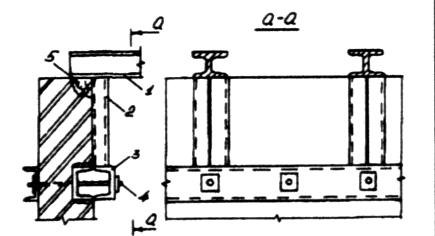

Усиление короткими стойками
1-Балка покрытия
2-Стойка усиления
3-Стальной пояс [ 18…20
4-Болт Ø12…16
5-Зона смятия

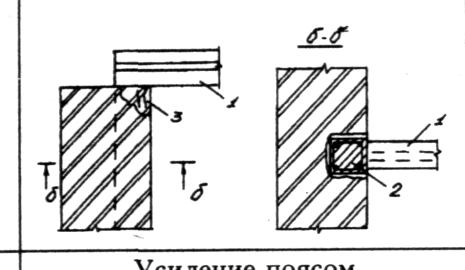

Усиление врезной стойкой
1-Балка покрытия
2-Врезная в стену железобетонная стойка
3-Зона смятия

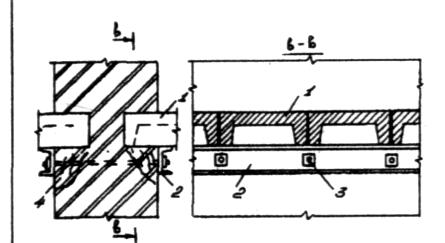

Усиление поясом
1-Плиты покрытия
2-Стальной пояс [ 18…20
3-Болт Ø12…16
4-Зона смятия
При устройстве распределительной подушки стену разгружают, подводя временную опору под балку. Затем разрушенную часть кладки высотой 2-3 ряда удаляют, на ее месте устанавливают железобетонную подушку, армированную пространственным каркасом или сетками. Временные опоры убирают при достижении бетоном требуемой прочности.
Способы заанкеривания конструкций в зоне местного смятия кладки
Заанкеривание балок
1-Анкерный стержень Ø20…25
2-Арматура балки
3-Швеллер [ 12…14
4-Балка перекрытия

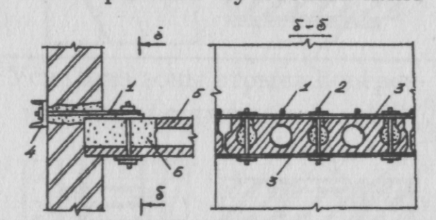

Заанкеривание пустотных плит
1-Анкерный стержень Ø20...25
2-Болт Ø20
3-Пластина 120x8
4-Швеллер [ 12...14
5-Пустотная плита
6-Бетон кл.В25

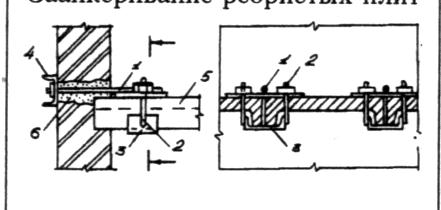

Заанкеривание ребристых плит
1-Анкерный стержень Ø20...25
2-Болт Ø20
3-Швеллер [ 20
4-Швеллер [ 12…14
5-Ребристая плита
6-Бетон кл.В25
Усиление стен в зоне локальных трещин
Трещины в стенах разделяют на локальные и магистральные. Подобное деление условно, однако существуют некоторые ориентиры, уточняющие эти понятия. Так, к локальным обычно относят трещины, имеющие небольшую протяженность и ширину раскрытия. Они обычно появляются в зонах местной перегрузки стен в углах, у мест сопряжения продольных стен с поперечными, в перегородках и т.п.
Усиливают стены с локальными трещинами с помощью стальных накладок, воспринимающих растягивающие напряжения в кладке

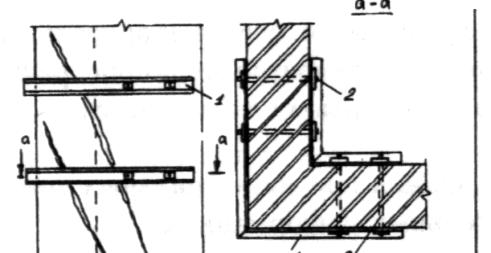

Усиление угла накладками
1-Накладка l=1500…3000
2-Болт Ø14…18

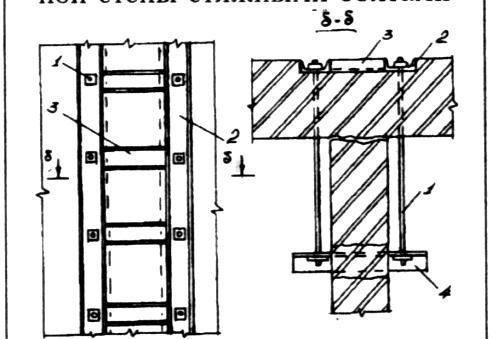

Усиление зоны отрыва поперечной стены стяжными болтами
1-Стяжные болты Ø20
2-Продольные накладки[ 12...16
3-Поперечные накладки[ 12...16
4-Анкерные балочки
5-L100х8
Усиление стен и остова здания при магистральных трещинах и значительных деформациях
Магистральные трещины характерны тем, что распространяются на всю высоту стены, разделяя ее на отдельные части. Причиной образования таких трещин обычно является неравномерная осадка фундаментов или большие температурные деформации здания. С образованием магистральных трещин коробка здания как бы разделяется на отдельные блоки, деформируемые самостоятельно при силовых и температурных воздействиях. Если трещины образуются в углах здания, то возможна потеря устойчивости или отрыв торцевой стены.

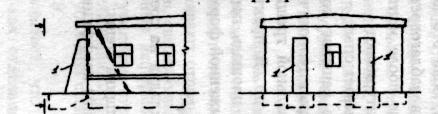

Усиление контрфорсами
Железобетонный контрфорс δ=300…500

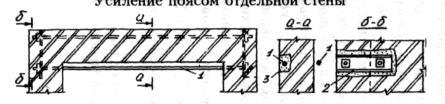

Усиление поясом отдельной стены
1-Тяж Ø20…30
2-Накладка [ 12...16
3-Бетон кл. В25

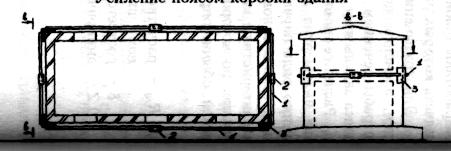

Усиление поясом коробки здания
1-Тяж Ø20…30
2-Стяжная муфта Ø20…30
3-Накладка L 100х8 (L 140х10)
