5. Розрахунок штучного освітлення виробничих приміщень
5.1. Мета розрахунку: вибрати систему освітлення, джерело світла і світильник, визначити кількість світильників для забезпечення нормованої освітленості і розташувати їх на плані приміщення.
5.2. Вихідні дані: розміри і характеристика виробничого приміщення, характеристика зорової роботи для проектованого технологічного процесу.
5.3. Розрахунок штучного освітлення виконується одним з наступних методів: коефіцієнта використання, питомої потужності чи крапковим.
При розрахунках освітлення будь-яким методом допускається відхилення розрахункової освітленості від нормованої не більше ніж на -10...20%.

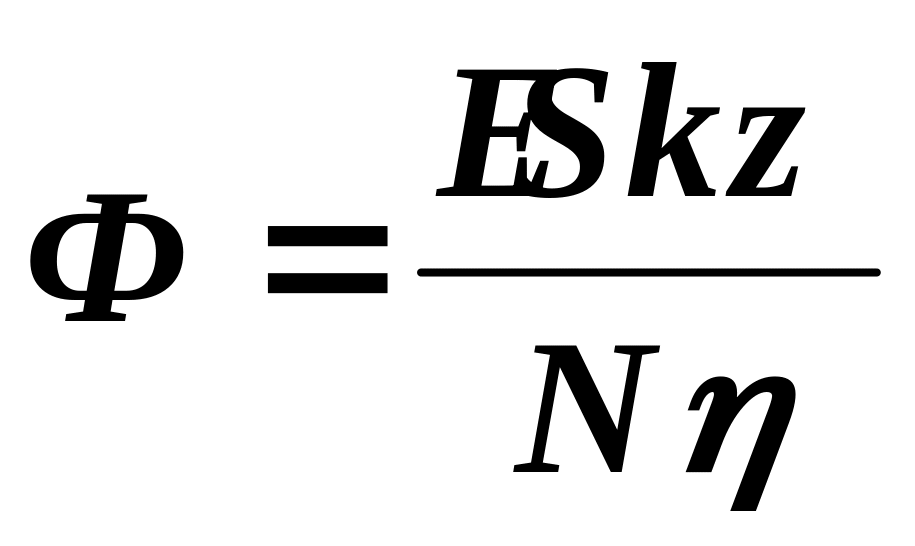

5.4. Розрахунок освітлення методом коефіцієнта використання виконується по формулі
,
(5.1)
де Ф - необхідний світловий потік ламп у кожному світильнику, лм; E - нормована мінімальна освітленість, лк, обумовлена по табл. 5.1 відповідно до розряду зорової роботи; k - коефіцієнт запасу, вибирається по табл.5.4; S - освітлювана площа, м2; z - коефіцієнт мінімальної освітленості, величина якого знаходиться в межах 1,1 - 1,5 (при оптимальних відносинах відстані між світильниками до розрахункової висоти для ламп накалювання і ДРЛ z = 1,15; для люмінесцентних ламп z =1,1, прийнятих по табл. 5.4); N - число світильників у приміщенні; - коефіцієнт використання світлового потоку.
При виборі системи освітлення варто враховувати, що комбінована система освітлення більш економічна, однак система загального освітлення створює більш рівномірну освітленість робочих поверхонь (при виконанні робіт I-IV розрядів варто застосовувати систему комбінованого освітлення).
При виборі джерела світла варто враховувати, що для освітлення виробничих приміщень перевагу варто віддавати газорозрядним лампам. Лампи накалювання варто встановлювати, якщо можливе зниження напруги більш ніж на 10% від номінального. Можливе зниження температури навколишнього повітря менш + 10°С виключає застосування люмінесцентних ламп зі звичайними схемам запалювання.
Тип світильників, встановлюваних у виробничих приміщеннях, вибирається по технологічних умовах з урахуванням вимог до розподілу яскравості, за умовами середовища, за економічними показниками, а також з урахуванням естетичних вимог. Вибір типу світильника з люмінесцентними лампами варто здійснювати з урахуванням табл.5.2.
Приклади визначення розряду зорової роботи приведені в табл. 5.3.
Коефіцієнт запасу вибирається в залежності від ступеня забруднення атмосфери виробничих приміщень пилом, димом, кіптявою і застосовуваним джерелом світла (табл. 5.4).
Розрахункова
висота підвісу h
світильників задається, як правило,
розмірами приміщення. Найбільш вигідне
співвідношення відстані між світильниками
до розрахункової висоти підвісу
приймається по табл. 5.5 у залежності від
типової кривої сили світла світильника.
Допускаються невеликі зміни від рекомендованих в табл. 5.5.
Типова крива сили світла приймається в залежності від типу світильника, обираного за ДСТ 13828-74 чи ДСТ 13828-68. Світильники, що випускаються за ДСТ 13828-68, в умовній позначці мають эашифровану буквою по табл. 5.5 характеристику світло-розподілення.
Відстань між крайніми світильниками і стіною вибирається:
l = (0,25-0,3)L, якщо робочі місця розташовані безпосередньо біля стін;
l = (0,4-0,5)L , якщо робочі місця відділені від стіни проходами.
Визначають розрахункову висоту підвісу, м:
h = H- hсв.- hрп., (5.2)
де H - висота приміщення, м; hсв - висота звису світильника (від перекриття), м; hрп - висота робочої поверхні над підлогою, м (приблизно 0,8 м).
Відстань між світильниками з крапковими джерелами світла(лампами накалювання, ДРЛ і т.д.), м
L = h (5.3)

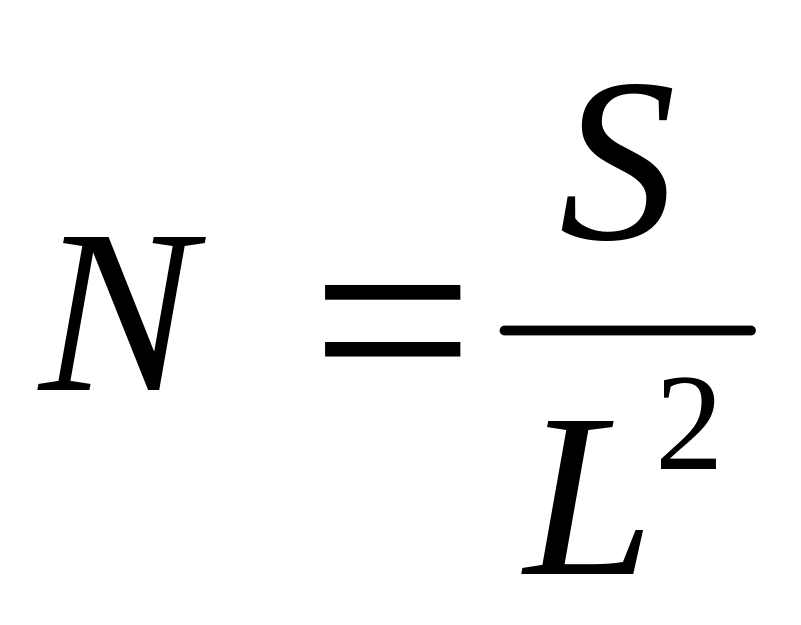

Визначають кількість світильників для установки в приміщенні
.
(5.4)

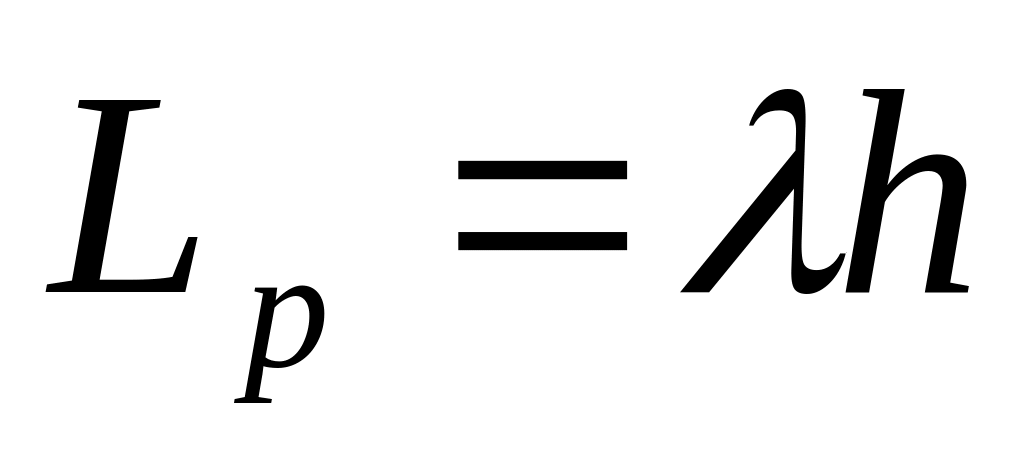

Для світильників з люмінесцентними лампами визначення їхньої кількості виконується в наступній послідовності:
- відстань між рядами світильників світильників, м
;
(5.5)

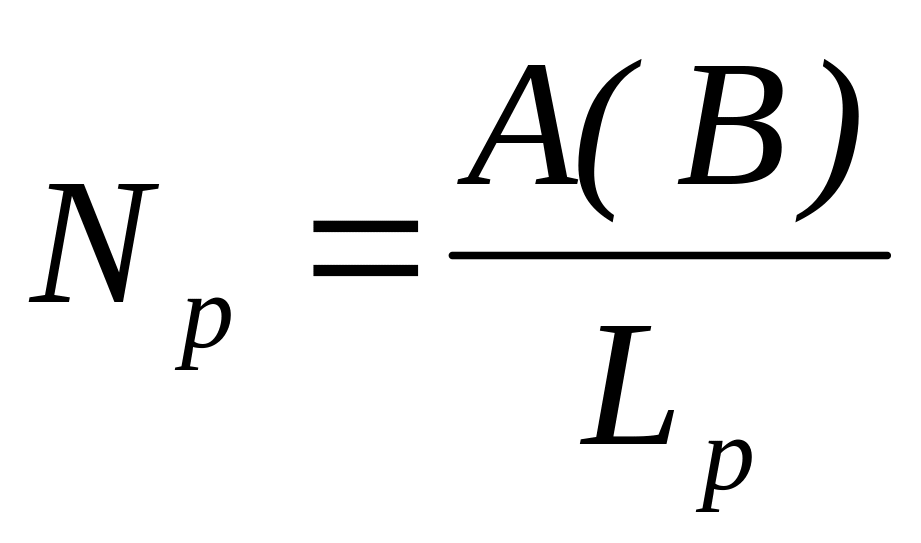

- кількість рядів світильників, виходячи з розмірів приміщення приймаємо
;
(5.6)

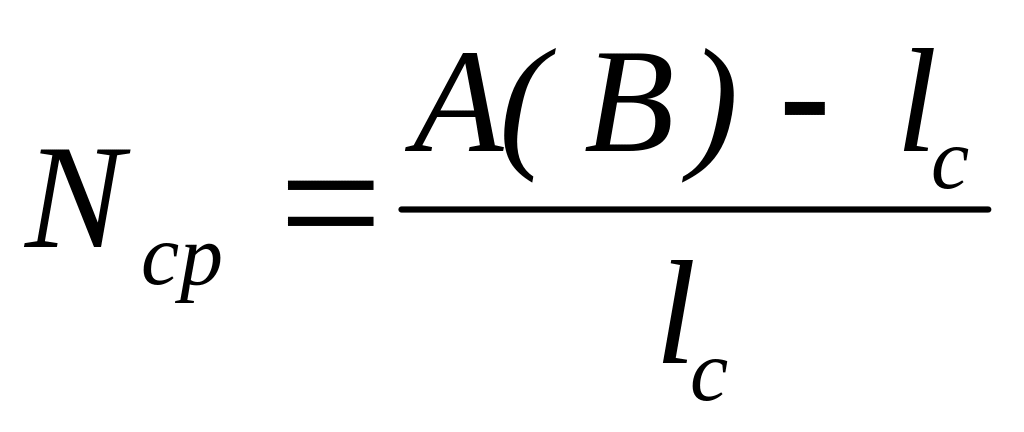

- кількість світильників у ряді
;
(5.7)

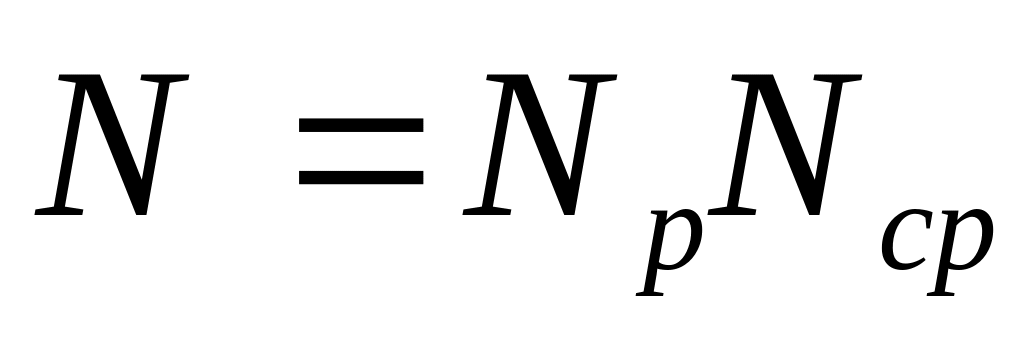

- загальна кількість світильників

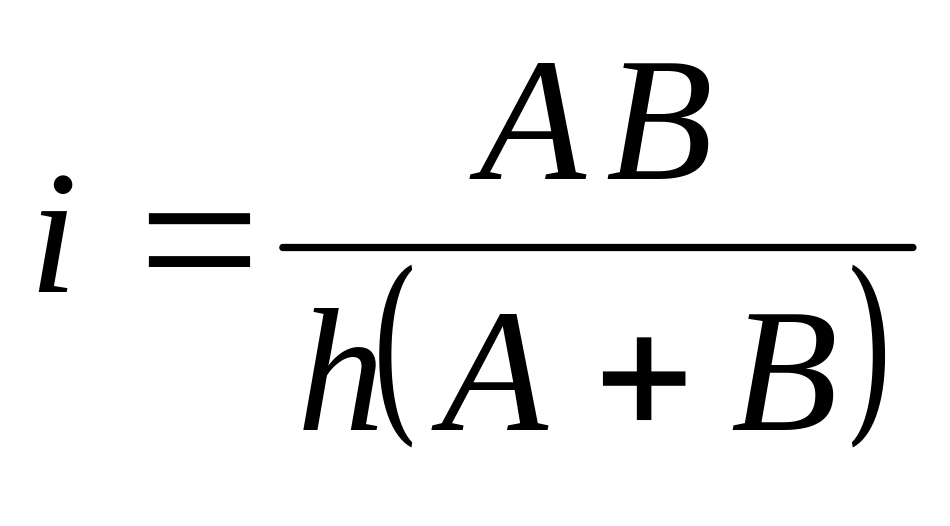

Для визначення коефіцієнта використання знаходять індекс приміщення
(5.8)
де A і В - довжина і ширина приміщення, м; h - розрахункова висота підвісу, м.
Значення i округляється до найближчих табличних значень, а при i > 5 приймається i=5.
По табл. 5.6 оцінюються коефіцієнти відображення поверхонь приміщення: стелі - п , стін - с, робочої поверхні чи підлоги -р.
За отриманим значенням i і по табл. 5.7 визначають величину коефіцієнта використання світлового потоку для обраного світильника.
По формулі (5.1) визначають необхідний світловий потік ламп у кожнім світильнику і по табл. 5.8-5.12 вибирають необхідну лампу.

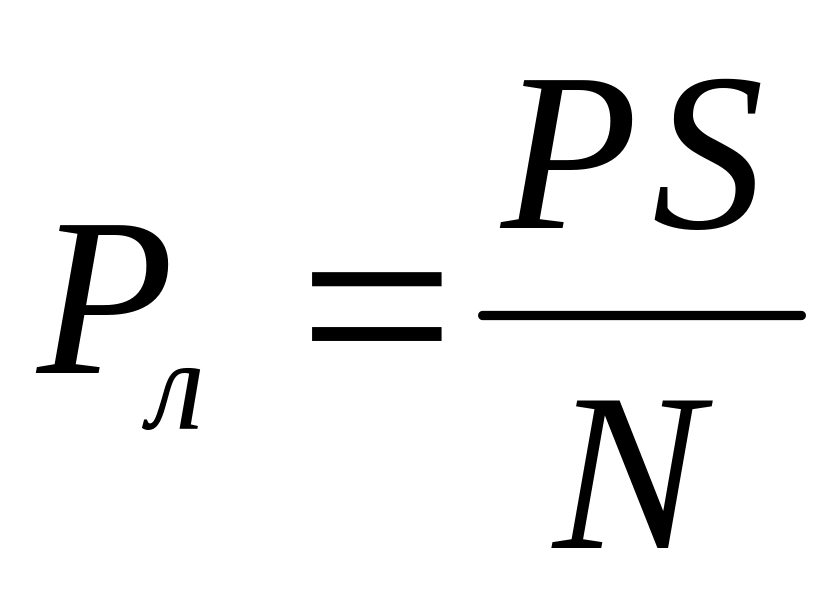

5.5. Розрахунок освітлення методом питомої потужності проводиться по формулі
,
(5.9)
де Рл - потужність дамп у світильнику, Вт; Р - питома потужність, Вт/m2; S - площа приміщення, м2; N - число світильників.
Значення питомої потужності приймається по таблицях у залежності від нормованої освітленості, розрахункової висоти підвісу, площі і характеристик приміщення, типу світильника [5, 6, 8].
5.6. Розрахунок освітлення крапковим способом виконується по просторовим ізолюксам для обраного світильника [5, 6, 8].
5.7. Розрахунок прожекторного освітлення проводиться по ізолюксам на умовній площині, перпендикулярній осі прожектора і видаленої від нього на I м для номінального світлового потоку лампи [5 - 7].
5.8. Нормована аварійна освітленість робочих місць для обслуговування повинна складати не менш 5% освітленості, нормованої для робочого освітлення і бути в межах 2-30 лк усередині будинків і 1-5 лк на площадках підприємств. Аварійне освітлення для евакуації людей повинне складати найменшу освітленість на підлозі проходів у приміщеннях - 0,5 лк, на відкритих площадках - 0,2 лк.
Таблиця 5.1
Норми освітленості робочих поверхонь у виробничих приміщеннях (витяг зі СНиП II-4-79)
Розряд, характеристика |
Під- |
Контраст |
|
Освітленість, лк |
|
зорової роботи, роз- мір об'єкта розрізнення |
роз- ряд |
об'єкта з фоном |
Фон |
при комбі- нованному освітленні |
при за- гальному освітлені |
1 |
2 |
3 |
4 |
5 |
6 |
I. Найвищої точності; розмір об'єкта 0,15 мм |
а
б
в
г |
малий
малий середній
малий середній великий
середній великий великий |
темний
середній темний
світлий середній темний
світлий середній світлий |
5000
4000
2500
1500 |
1500
1250
750
400 |
II. Дуже високої точ- ності; розмір об'єкта 0.15 - 0,3 мм |
а
б
в
г |
малий
малий середній
малий середній великий
середній великий великий |
темний
середній темний
світлий середній темний
світлий середній світлий |
4000
3000
2000
1000 |
1250
750
500
300 |
III. Високої точності; розмір об'єкта 0,3-0,5 мм
|
а
б
в
г |
малий
малий середній
малий середній великий
середній великий великий |
темний
середній темний
світлий середній темний
світлий середній світлий |
2000
1000
750
400 |
500
300
300
200 |
Продовження табл.5.1
|
|||||
1 |
2 |
3 |
4 |
5 |
6 |
1V. Середньої тoчності; розмір об'єкта 0,5-1 мм
|
а
б
в
г |
малий
малий середній
малий середній великий
середній великий великий |
темний
середній темний
світлий середній темний
світлий середній світлий |
750
50O
400
300 |
300
200
200
150
|
V. Малої точності; розмір об'єкта I - 5 мм
|
а
б
в
г |
малий
малий середній
малий середній великий
середній великий великий |
темний
середній темний
світлий середній темний
світлий середній світлий |
300
200
-
- |
200
150
150
100 |
VI. Груба, розмір об'єкта більш 5 мм |
|
незалежно від характеристики фону і контрасту об'єкта з фоном |
-
|
150 |
|
VII. Робота зі світними матеріалами і виробами в гарячих цехах, розмір об'єкта більш 0,5 мм |
|
незалежно від характеристики фону і контрасту об'єкта з фоном |
-
|
200 |
|
VIII. Загальне спостереження за ходом виробничого процесу:
постійне;
періодичне при пос- тійному перебуванні людей у приміщенні;
періодичне при періодичному перебуванні людей у приміщенні. |
а
б
в |
те ж
те ж
те ж |
-
-
- |
75
50
30 |
Примітки до табл. 5.1:
1) норми освітленості підвищують на одну ступінь шкали освітленості для робіт I-IV розрядів при напруженій зоровій роботі, виконуваної протягом усього робочого дня; при підвищеній небезпеці травматизму, якщо норми для загального освітлення не більше 150 лк (наприклад, при роботі на дискових пилках); для приміщень, призначених для роботи чи навчання підлітків при нормованій освітленості не більш 300 лк; при відсутності в приміщенні природного світла і постійному перебуванні працюючих, якщо освітленість системи загального освітлення складає 1000 лк і менш;
2) норми освітленості знижують на одну ступінь для робіт V і VI розрядів при короткочасному перебуванні людей у приміщеннях чи наявності устаткування, що не вимагає постійного обслуговування;
3) при спільному застосуванні газорозрядних ламп і ламп накалювання освітленість приймається по нормах для ламп, встановлених у світильниках місцевого освітлення, при цьому освітленість від світильників загального освітлення повинна складати не менш 10% освітленості комбінованого освітлення, але в межах 150-500 лк при газорозрядних лампах і 50-100 лк при лампах накалювання;
4) освітленість при використанні ламп накалювання знижують по шкалі норм освітленості (0,2; 0,3; 0,5; I; 2; 3; 5; 7; 10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1000; 1250; 1500; 2000; 2500; 3000; 3500; 4000; 4500; 5000 лк):
- на одну ступінь при системі комбінованого освітлення, якщо нормована освітленість складає 750 лк і більше;
- на одну ступінь при системі загального освітлення для розрядів I - V, VII, при цьому освітленість від ламп накалювання не повинна перевищувати 300 лк;
- на дві ступені при системі загального освітлення для розрядів VI і VIII;
5) освітленість при роботах зі світними об'єктами розміром 0,5 мм і менше, варто вибирати відповідно до розміру об'єкта розрізнення і відносити їх до підрозряду "в".
Таблиця 5.2
Світильники з люмінесцентними лампами
Серія, тип |
Кількість, шт; потужність ламп, Вт |
Габаритні розміри, мм |
Виконання по пилезахисту |
||
|
|
довжина |
ширина |
висота |
|
|
Для промислових будинків |
||||
ПВЛМ-Д
ЛСПО6(05)
ЛСПО2 (04-06; 34-36) |
2х40; 2х80
2х80
2х40; 2х65; 2х80 |
1325 (1625)
1538
1234 (1534) |
270
270
276 |
215
175
168 |
частково пиленепроник- ненні незахищене
незахищене |
ПВЛ1, ПВЛП
ЛСПОІ(02;10)
НОГЛ
НОДЛ
|
2х40
2х80; 2х150
Ix80; 2х80
1х40; 2х40
|
1360
1536
1655
1355
|
230
674
310
310
|
180
184
380
380
|
цілком пиле- захищене
незахищене
вибухо-захищене
вибухо-захищене |
Для суспільних будинків |
|||||
ЛСО 02 (01; 02; 03) |
2х40; 4х40
2х65; 2х80 |
1265
1565 |
292
410
292 |
102
102 |
-
- |
Таблиця 5.3
Розряд зорової роботи для деяких приміщень і
виробничих ділянок
Приміщення і виробничі ділянки |
Площина нормування освітленості і її висота від підлоги, м |
Розряд зорової роботи |
1 |
2 |
3 |
1. Відділення: моторне, агрегатне, механічне і електромеханічне 2. Відділення: ковальське, зварювально-жестяньське і мідницьке 3. Столярне відділення 4. Склади громіздких предметів і сипучих матеріалів (піску, лісу, цементу і т.п.)
5. Матеріальні, інструментальні і т.п., склади 6. Приміщення казанів - площадки обслуговування
7. Приміщення дымососів, вентиляторів, бункерне відділення, паливоподачи 8. Конденсаційна, химводоочистка, деаераторна, бойлерна 9. Камери трансформаторів і реакторів 10.Приміщення розподільних пристроїв а) на фасаді щита; б) задня сторона щита II.Приміщення статичних конденсаторів
12. Приміщення для акумуляторів 13. Ремонт акумуляторів 14. Электрощітові в житлових і громадських будинках
15. Приміщення для вентиляційного устаткування (крім кондиціонерів)
16.Приміщення для кондиціонерів, насосів, теплові пункти 17.Машинні зали насосних, компресорних повітродувок 18.Галереї і тонелі: а) шинопроводів і транспортерів; б) кабельні, теплофікаційні, пульпопроводів, водопровідні Шкали вимірювальних приладів; а) світлі шкали великих і малих розмірів; б) те ж, темні шкали; в) шкали малих розмірів |
Г- 0.8
Г- 0.8 Г-0.8
підлога
підлога В - на топках, затворах і живлю- вачах бункерів
Г-0,8
підлога В-1,5
B-1,5 В-1,5 В - на конденса- торах Г-0.5 Г-0.8
В-1,5
Г-0,8
Г-0,8
Г-0,8
підлога
підлога
B - на приладах -”- -”- |
ІVа
ІVб Va 20 лк, лампи на-калювання VIIIа VIx
VIx
VIх VIx; xx
VIг VI VIгxx
VIx; xx IVб
VIx; xx
VIIIбxx
Vіііа
VI
VIIIвxx; xxx
VIIIвxx
IVг IVв IIIв |
Примітки: х освітленість варто понизити згідно примітки "2*' до табл. 5.1; хх джерело світла, що рекомендується - лампи накалювання; ххх освітленість варто підвищити згідно примітки "1* до табл. 5.1.
Таблиця 5.4
Коефіцієнт запасу
|
Світильники |
|
Освітлювані об'єкти |
з газорозрядже- ними лампами |
з лампами накалювання |
I.Виробничі приміщення з повітряним середовищем, що містить у робочій зоні: а) понад 5 мг/м3 пилу, диму, кіптяви (агломераційні фабрики, цементні заводи й обрубні відділення ливарних цехів);
б) від I до 5 мг/м3 пилу, диму,кіптяви (цехи ковальські, ливарні, мартенівські, зварювальні, збірного залізобетону); |
2
1,8 |
1.7
1.5 |
в) менш I мг/м8 пилу, диму, кіптяви (цехи інструментальні, складальні, механічні, механоскладальні, пошивні);
г) значні концентрації пару, кислот, лугів, газів, здатних при зіткненні з вологою утворювати слабкі розчини кислот, лугів, а також що володіють великию корогуючою здатністю (цехи хімічних заводів по виробленню кислот, лугів, їдких хімічних реактивів, ядохімікатів, добрив; цехи гальвано-покриття із застосуванням електролізу)
2. Виробничі приміщення з особливим режимом по чистоті повітря при обслуговування світильників: а) з технічного поверху; б) знизу з приміщення
3. Приміщення суспільних і житлових будинків (кабінети і робочі приміщення суспільних будинків, житлові кімнати, навчальні приміщення, лабораторії, читальні зали і т.д.)
4. Території: а) металургійних, хімічних, гір-ничообробних підприємств, шахт, рудників, залізничних станцій і прилягаючих до них вулиць і доріг; б) промислових підприємств (крім зазначених у підпункті "а" і суспільних будинків) 5. Вулиці, площі, дороги, території житлових районів і виставок, парки, бульвари |
1,5
1,8
1,3 1,4
1,5
1,5
1,5
1,5 |
1.3
1.5
1,15 1,2
1,3
1,4
1,3
1,3 |
Таблиця 5.5
Значення, що рекомендуються, ( для світильників з типовими кривими (ДСТ I3828-74)
Типова крива |
для люмінесцентних ламп |
для інших ламп |
Концентрована (К) Глибока (Г) Косинусна (Д) Рівномірна (М) Напівширока (Л) |
0,6 0,9 1,4 2,0 1,6 |
0,6 1,0 1,6 2,6 1,8 |
Таблиця 5.6
Приблизні значення коефіцієнтів відображення стін і стелі
Характеристика поверхні, що відбиває |
Коефіцієнт відображення, % |
Побілена стеля; побілені стіни з вікнами, закритими білими шторами
Побілені стіни при незавішених вікнах; побілена стеля в сирих приміщеннях; чиста бетонна і світла дерев'яна стеля
Бетонна стеля в брудних приміщеннях; дерев'яна стеля; бетонні стіни з вікнами; стіни, обклеєні світлою шпалерою
Стіни і стелі в приміщеннях з великою кількістю темного пилу; суцільне остіклення без штор; червона цегла не оштукатурена; стіни з темною шпалерою |
70
50
30
10 |
Таблиця5.7
Коефіцієнти використання світлового потоку. Світильники з лампами накалювання
Тип світи-льника |
Гс,ГсУ |
ПКР |
Куля; плафон одноламповий |
ПО-21 |
КПМ-15; "Астра-1,11,12" |
Коэффициенты
использования, % с,% р,%
0,5 0,6 0,8 1,0 1,5 2,0 2,5 3,0 4,0 5,0 Ф,% Ф,% |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
59 55 50 48 46 62 59 54 51 50 70 66 62 58 57 75 70 66 63 62 83 77 73 71 70 90 82 80 76 75 94 85 82 79 78 96 86 83 80 79 99 88 86 83 81 99 89 86 84 82 80 0 |
70 70 50 50 0 50 50 50 30 0 30 10 10 10 0
18 17 10 9 3 23 21 16 13 5 30 28 21 19 8 33 31 24 22 9 42 З9 30 27 10 49 44 34 31 12 53 47 36 34 13 56 50 39 36 14 60 53 42 39 15 63 55 43 42 16 22 58 |
70 70 50 50 0 50 50 50 30 0 30 10 10 10 0
16 15 13 8 3 20 19 16 12 7 27 26 22 18 11 32 30 26 22 13 40 36 31 26 16 44 40 35 30 18 48 43 38 33 20 51 45 40 36 21 55 49 43 40 25 59 52 46 43 27 38 29 |
70 70 50 50 0 50 50 50 30 0 30 10 10 10 0
24 23 20 17 11 30 28 25 20 14 40 38 34 30 22 44 42 38 34 24 53 49 44 39 27 59 54 48 44 30 63 58 51 47 33 67 60 53 50 35 72 63 57 53 38 74 65 58 56 39 52 28 |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
24 22 20 17 16 34 32 26 23 21 46 44 38 34 33 51 49 43 39 37 60 55 50 46 44 60 55 51 49 49 70 64 59 55 53 73 66 62 58 56 78 70 66 62 60 81 73 69 64 62 75 0 |
Клас по ДСТ1382-4 |
прямого світла
П |
переважно відбитого світла У |
розсіяного світла
Р |
переважно прямого світла Н |
прямого світла Д |
Крива сили світла за ДСТ13828-74 |
Д |
Ш |
М |
Л |
Д |
Продовження таблиці 5.7
Коефіцієнти використання світлового потоку. Світильники з лампами ДРЛ
Тип світи-льника |
РСП05/Г03;З34ДРЛ (РСПО5/ДО03;З35ДРЛ |
РСП07;РСП08/Л00; РСП08/Л5 0 |
РСП05.Д03;СД2РТС; РСП08/Д03;СД2ДРЛ; РСП08/Д5 3 |
УПДДРЛ |
РСП08/Г03; РСП08/Г5 3 |
Коэффициенты
использования, % с,% р,%
0,5 0,6 0,8 1,0 1,5 2,0 2,5 3,0 4,0 5,0 Ф,% Ф,% |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
51 49 45 42 42 56 54 49 46 45 63 60 56 53 53 68 65 61 59 57 78 71 68 65 64 82 74 72 69 67 85 76 73 71 69 86 78 74 73 70 89 79 76 74 72 91 80 78 76 73 80 0 |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
23 22 18 12 12 30 30 22 18 16 40 38 30 25 23 47 40 37 31 29 58 54 46 41 38 66 60 54 48 44 70 64 58 52 47 74 67 60 56 50 79 71 63 59 53 82 72 65 63 55 64 16 |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
33 29 27 22 20 38 37 31 27 26 46 44 38 35 34 52 49 44 40 39 62 57 53 49 48 68 62 58 54 53 72 65 61 58 56 74 67 62 60 58 77 69 65 63 60 80 71 68 65 63 80 0 |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
30 30 23 20 18 37 36 30 27 26 45 43 37 34 33 49 47 41 40 38 59 56 50 48 45 67 60 56 53 51 71 63 59 57 53 73 66 60 58 56 77 69 63 61 58 79 70 66 63 60 70 2 |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
41 39 35 32 31 49 47 42 39 38 57 54 50 47 46 63 60 55 53 51 73 67 63 60 59 78 70 67 64 63 81 73 69 68 66 83 74 71 69 67 85 76 73 71 69 88 78 75 73 70 80 0 |
Клас по ДСТ1382-74 |
П |
П |
П |
П |
П |
Крива сили світла за ДСТ13828-74 |
ДО |
Л |
Д |
Д |
Г |
Закінчення таблиці 5.7
Коефіцієнти використання світлового потоку. Світильники з люмінесцентними лампами
Тип світи-льника |
ПВЛМ- Д;ЛД; ЛСП06(05);ЛСП02(04; 05;06;34-36) |
ПВЛ1;ПВЛП |
ЛСО02(01;02;03) |
НОГЛ,НОДЛ(взрыво- захищені) |
ЛСП01-2Х80(02) ЛСП01-2Х150(10) |
Коэффициенты
использования, % с,% р,%
0,5 0,6 0,8 1,0 1,5 2,0 2,5 3,0 4,0 5,0 Ф,% Ф,% |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
28 27 21 18 16 33 32 25 22 20 42 39 33 29 28 49 45 40 35 34 60 54 49 45 44 65 59 55 51 49 70 63 68 55 54 73 65 61 58 56 77 68 64 61 59 80 70 67 65 62 74 0 |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
22 18 13 11 9 25 23 17 14 12 31 29 23 19 17 37 34 28 23 21 46 42 36 30 28 51 46 40 35 32 55 50 43 39 35 58 52 45 41 37 61 54 48 44 40 65 57 51 48 43 55 10 |
70 70 50 50 0 50 50 50 30 0 30 10 10 10 0
19 19 14 11 8 23 22 18 15 10 29 27 23 20 13 34 32 27 24 15 42 38 32 30 19 47 42 36 34 21 50 45 39 36 23 53 47 40 38 24 55 49 42 40 25 59 51 44 42 26 31 34 |
70 70 50 30 0 50 50 30 10 0 30 10 10 10 0
20 20 16 13 12 26 25 20 17 16 34 31 27 24 22 40 36 32 29 28 48 44 40 37 36 52 48 44 41 40 56 50 47 45 44 58 52 49 47 45 61 54 51 49 48 64 56 53 52 50 58 0 |
70 70 50 50 0 50 50 50 30 0 30 10 10 10 0
34 32 30 24 20 39 37 36 31 26 49 46 44 40 34 56 52 51 46 41 66 61 59 56 50 72 66 64 61 56 77 70 68 65 60 80 72 70 67 62 83 74 72 70 65 87 76 74 73 68 78 0 |
Клас по ДЕРЖСТАНДАРТ 1382-74 |
П |
П |
П |
П |
П |
Крива сили світла за ДСТ 13828-74 |
Д |
Д |
Д |
Д |
Г |
Таблиця 5.8
Технічні дані ламп накалювання загального призначення ( ДСТ 2239-70)
Потужність, |
Тип лампи |
Світловий потік, лм, ламп при напрузі, В, рівному |
|||
Вт |
|
127 |
127-135 |
220 |
220-235 |
16 25 40 40 60 60 100 100 160 250 200 200 300 600 750 1000 1500 |
В В Б БК Б ВК Б ВК Г Б Г Б Г Г Г Г Г |
135 260 490 520 820 876 1560 1630 2300 - 3200 - 4950 9100 - 19500 29600 |
110 195 370 - 650 - 1250 - 2000 2780 - - - - - - - |
105 220 400 460 715 790 1350 1450 2000 2100 2800 2920 4600 8300 13100 18600 29000 |
85 190 300 - 550 - 1090 - - 1840 - 2540 4000 7200 - - - |
Таблиця 5.9
Технічні дані ламп накалювання для місцевого освітлення
Тип лампи |
МО12-15 |
МО12-25 |
МО12-40 |
МО12-60 |
МО36-25 |
МО36-40 |
МО 36-60 |
Світло- вий по- тік, лм |
200 |
380 |
620 |
850 |
300 |
600 |
800 |
Тип лампи |
МО36-100 |
МОД12-25 |
МОД12-40 |
МОД12-60 |
МОД36-25 |
МОД36-40 |
МОД 36-60 |
Світло- вий по- тік, лм |
1550 |
270 |
480 |
810 |
240 |
400 |
720 |
Тип лампи |
МОД36-100 |
МО312-40 |
МО312-60 |
МО336-40 |
МО336-60 |
МО336-100 |
|
Світло- вий по- тік ,лм |
1380 |
400 |
660 |
350 |
650 |
1200 |
Примітка до табл.5.9: перша пара цифр у позначенні означає напругу живлення лампи, В; друга група цифр - потужність лампи, Вт.
Таблиця 5.10
Технічні дані кварцових галогенних освітлювальних ламп
Тип лампи |
Напруга, |
Потужність, |
Світловий потік, |
Термін служби, |
Розмір , мм |
|
|
В |
ВТ |
лм |
ч |
L |
D |
КГ220-10005 КГ220-1500 КГ220-2000-4 КГ220-5000-1 KT220-10000-I |
220 |
1000 1500 2000 5000 10000 |
22000 33000 44000 110000 220000 |
2000 |
189 254 335 520 675 |
10,75 10,75 10,75 20 26 |
Таблиця 5.11
Технічні дані люмінесцентних ламп
Тип лампи |
Потужність, Вт |
Напруга на лампі, В |
Світловий потік, лм, потік після 100 ч горіння |
||
|
|
|
номінальний |
мінімальний |
розрахунко-вий |
ЛДЦЗО-4 ЛД30-4 ЛХБ30-4 ЛТБ30-4 ЛБ30-4 |
30 |
104 |
1450 1640 1720 1720 2100 |
1305 1475 1490 1545 1890 |
1375 1560 1605 1635 1995 |
ЛДЦ40-4 ЛД40-4 ЛХБ40-4 ЛТБ40-4 ЛБ40-4 ЛХБЦ40-1 |
40 |
103 |
2100 2340 2600 2560 3000 2000 |
1890 2105 2340 2320 2700 - |
1995 2225 2470 2450 2850 2000 |
ЛДЦ65-4 ЛД65-4 ЛХБ65-4 |
65 |
110 |
3050 3570 3820 |
2745 3210 3435 |
2900 3390 3630 |
Продовження табл. 5.11
Тип лампи |
Потужність, |
Напруга на лампі , |
Світловий потік, лм, після 100 ч горіння |
||
|
Вт |
В |
номінальний |
мінімальний |
розрахун- ковий |
ЛТБ65-4 ЛБ65-4 |
65 |
110 |
3980 4550 |
3580 4095 |
3780 4325 |
ЛДЦ80-4 ЛД80-4 ЛХБ80-4 ЛТБ80-4 ЛБ80-4 ЛХБ150 |
80
150 |
102
90 |
3560 4070 4440 4440 5220 8000 |
3200 3660 3995 4165 4695 - |
3380 3866 4220 4300 4960 - |
Таблиця 5.12
Технічні дані ртутних дугових високого тиску з виправленою кольоровістю, металогалогенових і ксенонових ламп
Тип лампи |
Потужність , Вт |
Напруга на лампі, В |
Світловий потік, лм, після 100 ч горіння |
Термін служби, ч |
|
ДРЛ80 ДРЛ125 ДРЛ250 ДРЛ400 ДРЛ700 ДРЛ1000 |
80 125 250 400 700 1000 |
115 125 130 135 140 145 |
3200 5600 11000 19000 35000 50000 |
10000
|
|
ДРИ250 ДРИ400 ДРИ700 ДРИ1000 ДРИ2000 |
250 400 700 1000 2000 |
220 220 220 220 380 |
18700 32000 59500 90000 190000 |
3000 4000 5000 3000 1000 |
|
Дкст5000 ДКсТ10000 ДКсТ20000 ДКсТ50000 |
5000 10000 20000 50000 |
110 220 380 380 |
98000 260000 694000 2230000 |
300 760 500 500 |
Примітка: для ламп ДРИ і ДКсТ у табл. 5.12 приведена напруга живильної мережі.
