Лестницы.

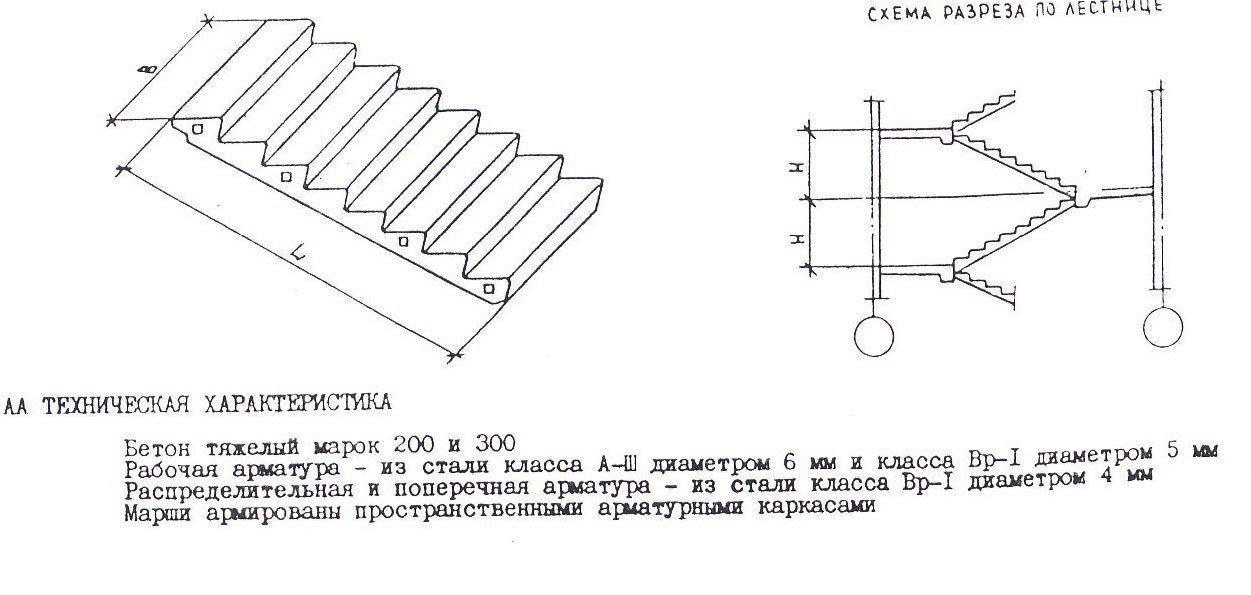

Запроектированы лестницы из железобетонных сплошных маршей и площадок. Эскиз лестницы, эскиз площадок (см. рис. 2), спецификация лестничных маршей - в таблице 4,площадок-в табл.5. Лестничные площадки выполнены по индивидуальному заказу,(междуэтажные-с отверстием для мусоропровода).
Рис.2
Таблица 4-Спецификация лестничных маршей
Марка |
Размеры, мм |
Показатели расхода материалов |
Масса, кг |
||||||
l |
b |
h |
Бетон,м3 |
Сталь, кг |
|||||
Натуральная |
Приведённая к кл. А-Ι |
||||||||
на изделие |
На 1м3 бетона |
на изделие |
На 1м3 бетона |
||||||
ΙЛМ 27.11.14-4 |
2720 |
1050 |
1400 |
0,531 |
14,77 |
27,82 |
20,43 |
38,47 |
1330 |
Таблица 5-Спецификация лестничных площадок
Марка |
Размеры, мм |
Площадь,м2 |
Показатели расхода материалов |
Масса ,кг |
||||||
l |
b |
Бетон,м3 |
Сталь, кг |
|||||||
|
|
конструктивный |
декоративный |
Натуральная |
Приведённая к кл. А-Ι |
|||||
на иделие |
На 1м3 площади |
на изделие |
На 1м3 площади |
|||||||
ΙЛП 36.12-4 |
3600 |
1200 |
4,32 |
0,898 |
0,86 |
31,25 |
6,54 |
41,08 |
8,61 |
2460 |
ΙЛП 36.12в-4 |
3600 |
1200 |
4,32 |
0,898 |
0,86 |
31,25 |
6,54 |
41,08 |
8,61 |
2460 |
Сантехкабины.
Для однокомнатных запроектированы совместные (а), а для двух- (б), трёхкомнатных (в)- раздельные санузлы.
а)
б)

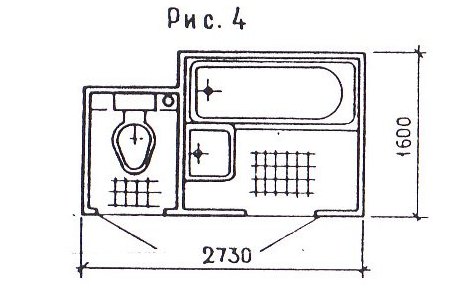

в )

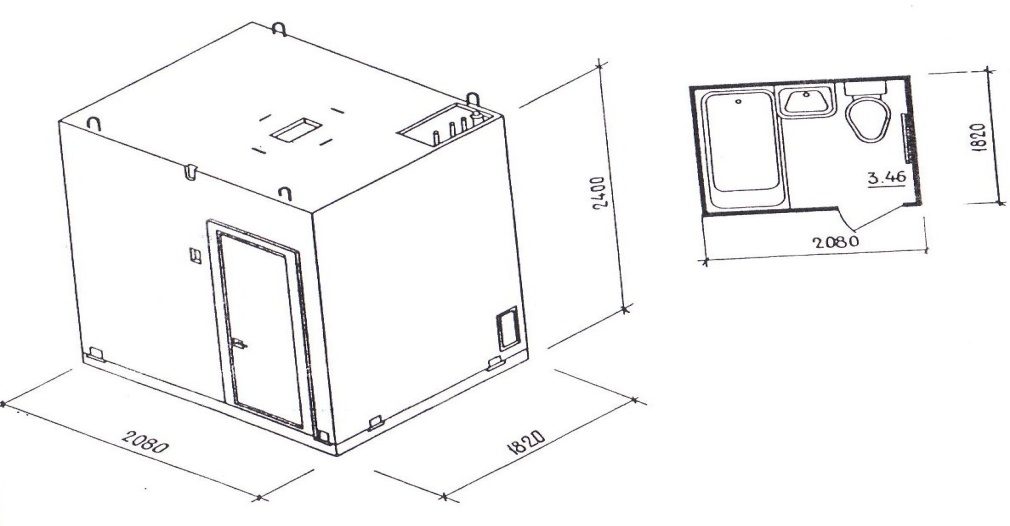

Рисунок 3-Сантехнические кабины.
Таблица 6- Спецификация сантехкабин
-
№ п/п
Наименование
Эскиз
Размеры,мм
Кол-во
Прим.
l
h
d
1
2
3
4
5
6
7
8
1.
СК2-21.18.24-16
а)
2080
2400
1820
9
2.
К1-27.16.34-14
б)
2730
2400
1600
9
3.
2СК24ПР-Т
в)
2730
2400
1600
18

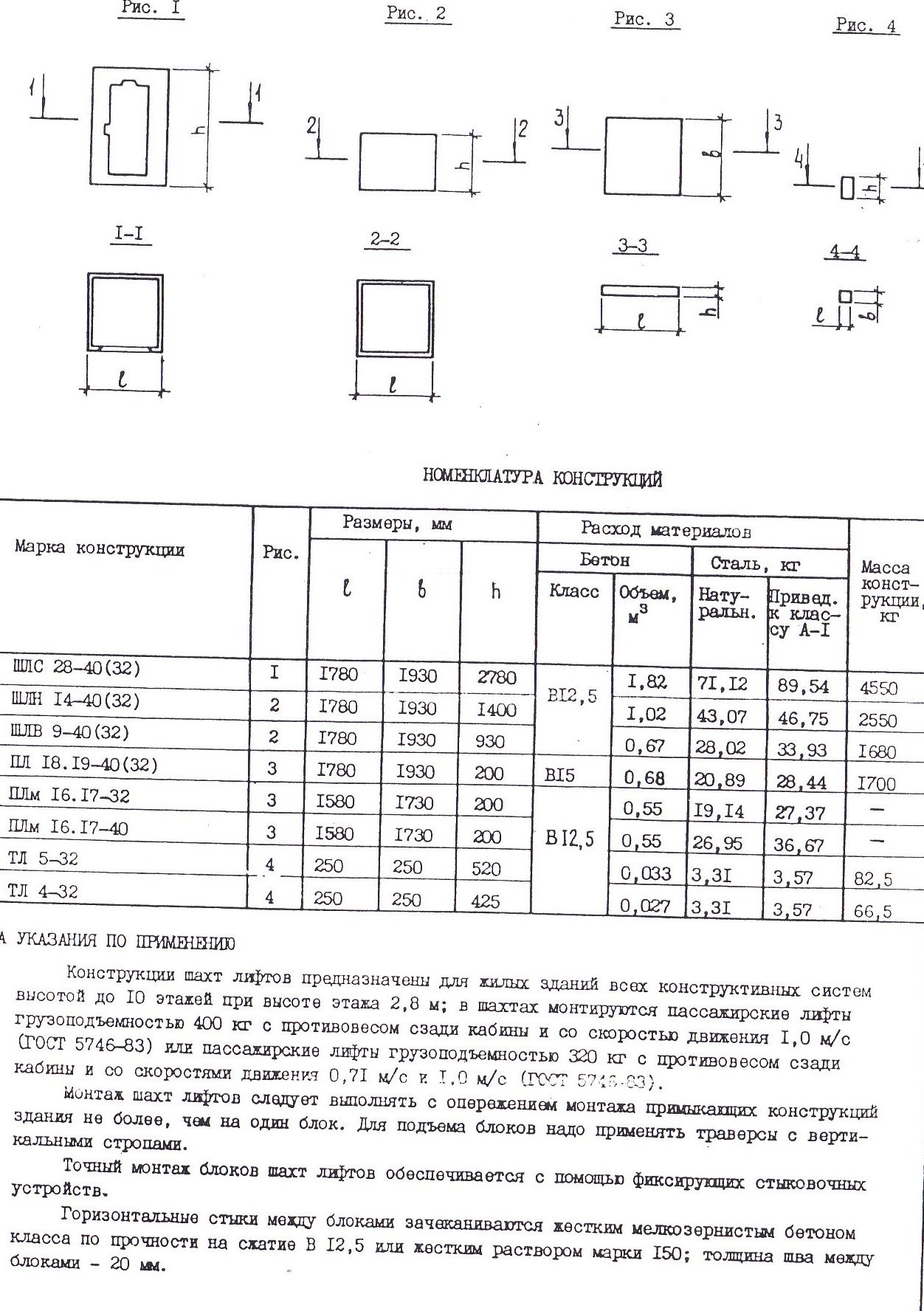

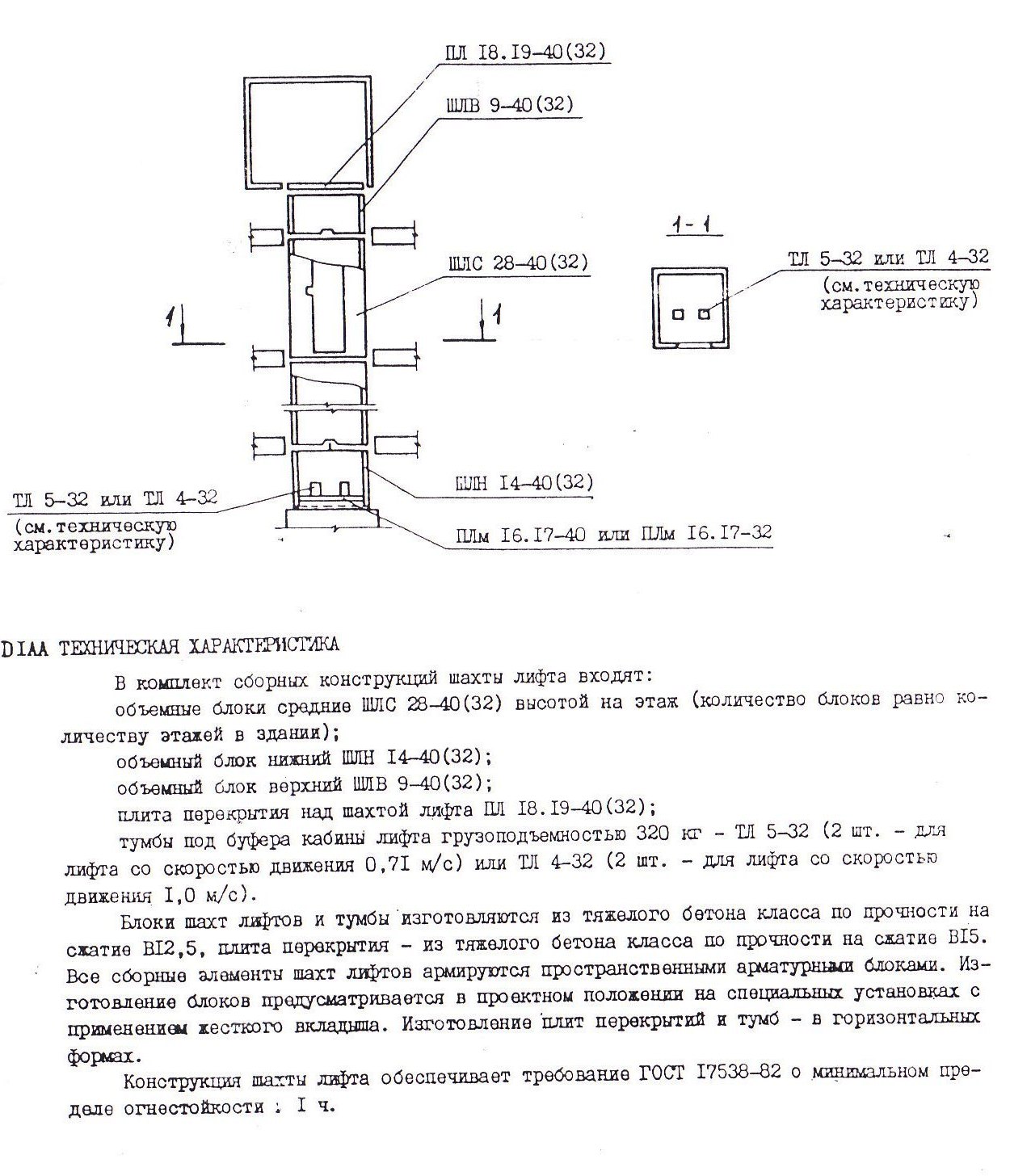

Лифты.
Лифт- пассажирский, грузоподъёмностью 400кг.
.
