11.4. Арочные покрытия
Арочные конструкции наиболее эффективны в зданиях с пролетами 60…70 м, функциональный объем которых вписывается в криволинейное очертание. К таким зданиям относятся дворцы спорта, выставочные павильоны.
Арки хорошо работают при отсутствии сосредоточенных сил и при небольших временных нагрузках. По затратам металла арки экономичнее балочных и рамных конструкций, но они являются распорными системами, т.е. имеются и горизонтальные опорные реакции. Распор может восприниматься мощными фундаментами или затяжками, соединяющими опоры арки между собой. В последнем случае система становится внешне безраспорной, и горизонтальные силы на фундаменты здания не передаются.

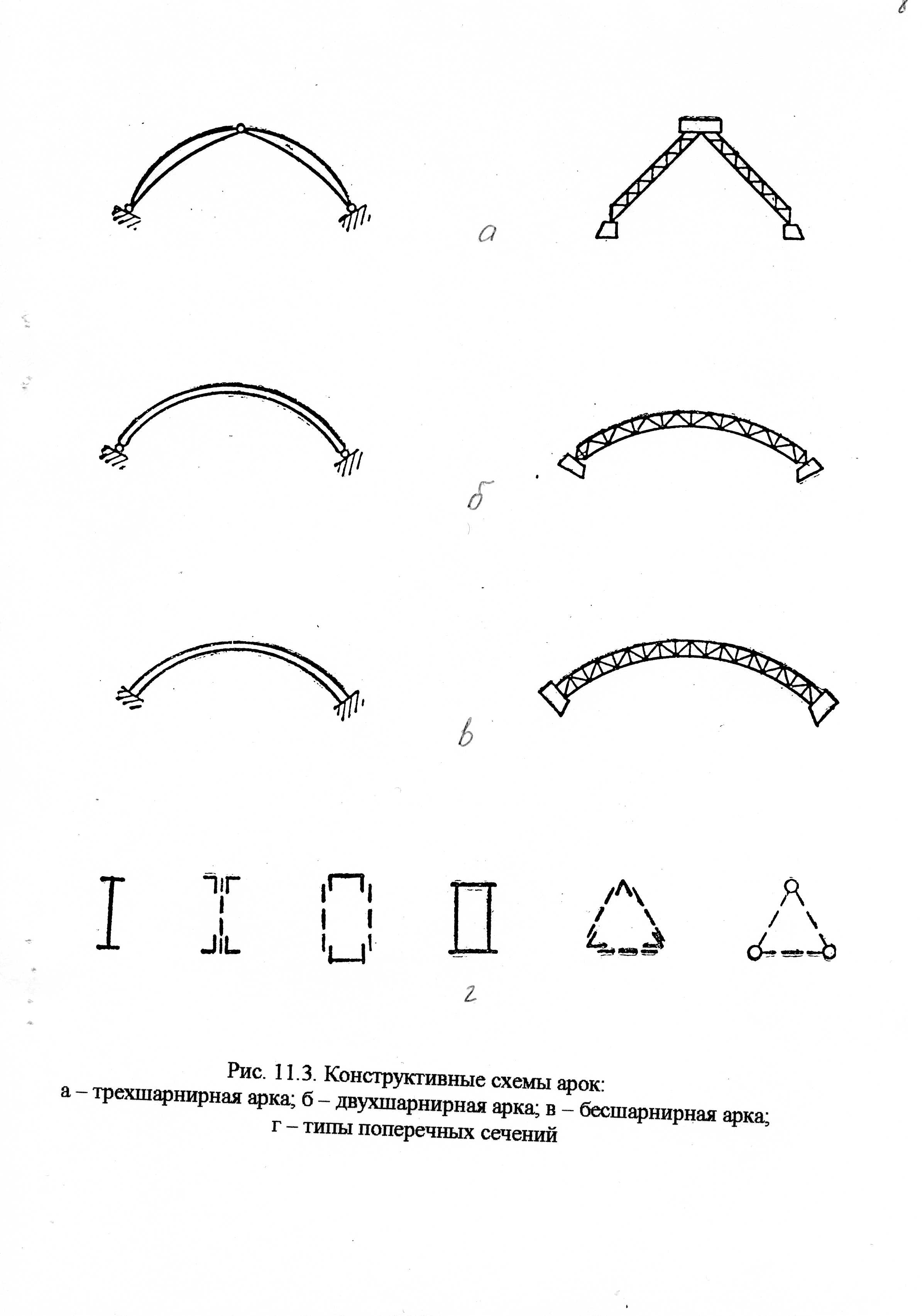

По статической схеме арки делятся на трехшарнирные (рис.11.3 а), двухшарнирные 1,11.3 б) и бесшарнирные (рис.11. 3 в). Трехшарнирные арки нечувствительны к осадкам опор и температурным деформациям, но по затратам материала наименее выгодны. Они обычно используются при строительстве на слабых основаниях. Наиболее часто применяются в покрытиях двухшарнирные арки, особенно с затяжками. В бесшарнирных арках опоры жестко заделываются в фундамент. По затратам металла они наиболее экономичны, но из-за больших опорных моментов их применять рационально при строительстве на скальных основаниях.
Конструктивные решения арок разнообразные. Очертание поясов трехшарнирной арки чаще применяется серповидным в соответствии с характером распределения изгибающих моментов (рис. 11. 3 а). Двухшарнирные арки выполняются с постоянной высотой сечения (рис. 11. 3 б), а бесшарнирные утолщаются к опорам (рис. 11. 3. в). Сечения арок могут быть сплошными в виде сварных или прокатных широкополочных двутавров. Высота сечения сплошных арок составляет
1/50...1/80 пролета. Сквозные арки выполняются из уголков, швеллеров, труб и могут быть плоскими, а при больших пролетах пространственными трехгранными (рис. 11. 3. г). Высота сечения сквозных арок составляет 1/30...1/40 пролета.
Ответственными узлами арок являются опорные и ключевые шарниры В качестве опорных наиболее простые по конструкции плиточные шарниры (рис.11.4 а), которые применяются в легких арках при вертикальном примыкании надопорной части. В тяжелых арках больших пролетов используются балансирные шарниры (рис.11.4 в), аналогичные опорным устройствам балочных конструкций. Пятниковый шарнир (рис. 11. 4 б) представляет собой опорное гнездо - пятник, в которое вставляется опорная часть арки. Ключевые шарниры трех шарнирных арок могут иметь плиточную или балансирную конструкцию (рис. 11. 5) В легких арках в ключе, устраивают листовые шарниры, в которых свободный поворот обеспечивается изгибом горизонтального листа.
Усилия в арках определяют методами строительной механики. Наиболее распространены 2-х шарнирные арки, они являются системами один раз статически неопределимы. Для предварительных расчетов непологих арок при равномерно зеленной нагрузке распор можно определить по формуле
н= q l2/ 8f
где f - стрела подъема арки (рис. 11.6а). Изгибающий момент, продольная и поперечная сила в сечениях арки, расположенном на расстоянии х от опоры, определяются по формулам
Mx = Mb – н*у;
Nx = Qb sin a + H cos a;
Qx = Qb cosa – H sina.
В приведенных формулах Mx; Qx - изгибающий момент и поперечная сила, вычисленные также, как для балки пролетом l, равным пролету арки, у - ордината оси арки на расстоянии х от опоры, a - угол между горизонталью и касательной к оси арки в рассматриваемом сечении.
В сквозных арках (рис. 11.6. б) усилия в поясах и решетке могут быть получены с использованием формул
Nb
= Nx
/2
Mx
/h;
Nd
= -Qx
sin
где Nb - усилие в верхнем и нижнем поясах, вычисляемые с зачетом изгибающего га б сечении, Nd - усилие в раскосе, h - высота сечения арки,
- угол между раскосом и поясом.
