Разъединитель наружной установки типа рлнт-10. Вопрос №15 Опишите назначение, устройство, принцип действия

вакуумных выключателей.

Назначение. Вакуумные выключатели типа предназначены для включения и отключения электрической цепи под напряжением и под нагрузкой, а также для отключения этой цепи при аномальном режиме (при коротком замыкании или перегрузке).

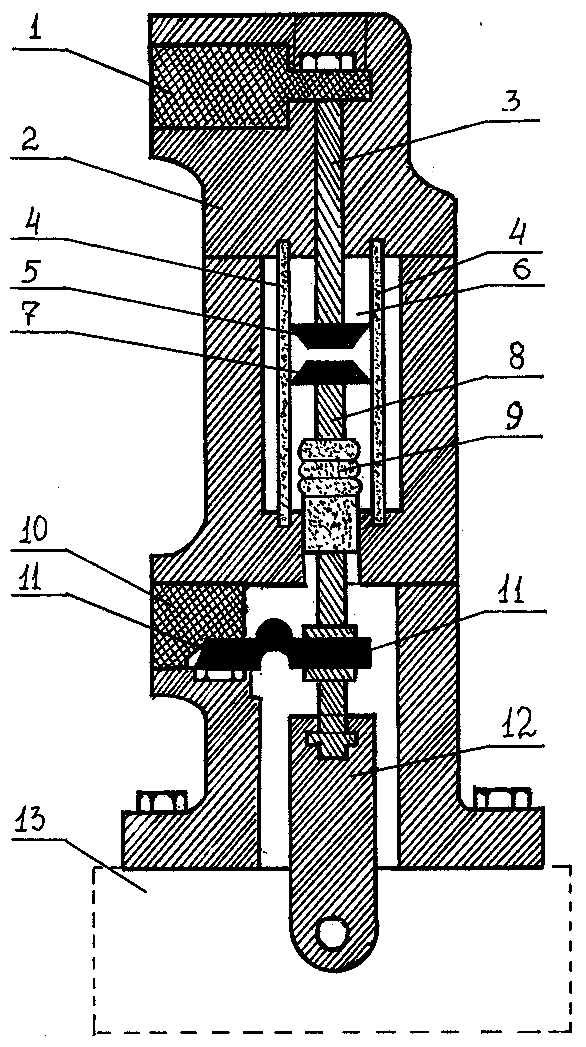

. Устройство. Вакуумный выключатель типа ВБ (В - выключатель, Б - с электромагнитным приводом) состоит из диэлектрического корпуса 2. В верхней части корпуса 2 вмонтирован контакт подключения к сети 1, который в с вою очередь соединен с неподвижным электродам 3. На конце неподвижного электрода 3 укреплен контакт 5. Напротив неподвижного электрода 3 находится подвижный электрод 8 с укрепленном на нем контактом 7. Для поддержания вакуума внутри вакуумной камеры 6 подвижный электрод 8 укреплен в корпусе 2 с помощью сильфона 9. Контакты, неподвижный 5 и подвижный 7, расположены в вакуумной камере 6, внутри экрана 4. В нижней части корпуса 2 вмонтирован контакт подключения нагрузки 10, который в свою очередь соединен с помощью гибкой связи 11 соединен с подвижным электродам 8. Подвижный электрод 8 соединен с изоляционной тягой 12, которая в свою очередь соединяется с

электромагнитным приводом 13.

Принцип действия. При поступлении сигналя от релейной срабатывает электромагнитный привод 13, который через изоляционную тягу 12воздействует на подвижный контакт 8. В зависимости от вида команды (включение или отключение) происходит замыкание или размыкание контактов 5 и 7. При замыкании или размыкании контактов 5 и 7 между ними возникает электрическая дуга. Благодаря низкому давлению в вакуумной камере вокруг контактов происходит интенсивная деионизация дуги, вследствие чего она гаснет.

Вопрос № 16. Дайте определение радиальных электрических сетей, укажите их достоинства и недостатки, область применения.

Электрической сетью называется совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, воздушных и кабельных линий электропередачи, работающих на определенной территории.

В зависимости от требований по степени надежности электроснабжения потребителей применяют радиальные или замкнутые электрические сети.

В сельском хозяйстве для снабжения потребителей третьей категории применяют радиальные (разомкнутые) сети.

Радиальной или разомкнутой называют, электрическую сеть магистральные линии, которой получают питание только с одной стороны.

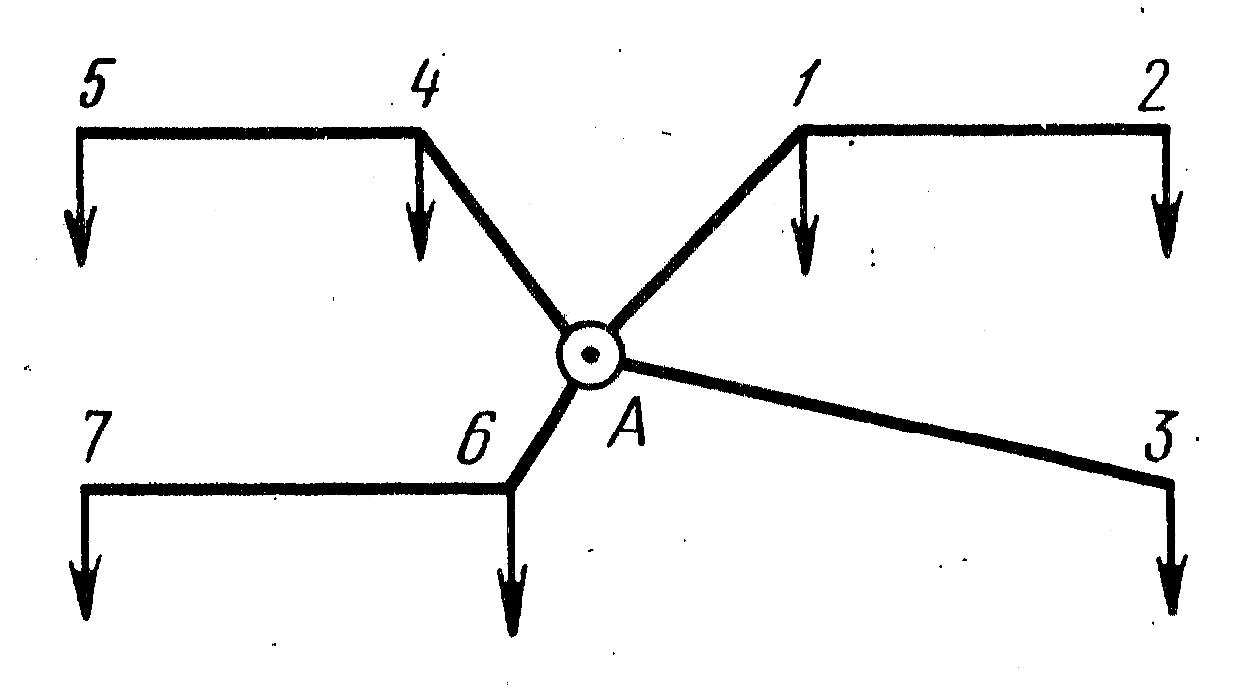

Рис. 1. Схема радиальной сети.

А – источник питания. 1 – 7 – потребители.

В сельском хозяйстве в настоящее время радиальные сети имеют наибольшее распространение.

К достоинствам радиальных сетей следует отнести:

1. проектирование радиальных сетей относительно простое;

2. сооружение их более экономичное, так как упрощается релейная защита;

3. положительно решаются технические вопросы по снижению потерь мощности в электрических сетях;

4. возможность поддержания требуемых уровней напряжения на подстанциях;

5. возможность снижения токов короткого замыкания;

6. возможность точно отстроить аппараты защиты для каждой отходящей линии;

К недостаткам радиальных сетей следует отнести:

1. низкий уровень надежности, при повреждении линии, особенно в её начале, прекращается электроснабжение всех потребителей, присоединенных к ней.
