- •Содержание
- •Введение
- •Введение
- •Раздел первый. Обоснование проектных решений
- •Глава 1. Классификация и нормы проектирования автомобильных дорог
- •1.1 Классификация автомобильных дорог
- •1.2. Нормы проектирования автомобильных дорог
- •1.3. Расчетные скорости, нагрузки и габаритные размеры подвижного состава
- •1.4. Охрана окружающей среды
- •Приложение 1. Список рекомендуемых нормативно-технических документов
- •1.1. Общие стандарты
- •1.2. Грунты, земляное полотно, торф
- •1.3. Асфальтобетонные смеси, битум
- •1.3. Бетон, железобетон. Бетонные смеси, щебень, гравий, песок, цемент, шлаки, шламы и другие материалы
- •1.5. Автомобильные, железные дороги, аэродромы, земляное полотно дорог, мосты и трубы, укрепительные работы (изыскания, проектирование, строительство)
- •1.6. Основания и фундаменты
- •1.7. Изыскания автомобильных, железных дорог, аэродромов
- •1.8. Эксплуатация автомобильных дорог
- •1.9. Геотекстиль
- •1.10. Экология, климатология
- •1.11. Безопасность движения и техника безопасности
- •Глава 2. Организация проектирования автомобильных дорог
- •2.1. Общие положения
- •2.2. Предпроектное проектирование
- •2.3. Разработка проектной документации
- •2.4. Разработка рабочих чертежей
- •2.5. Состав проектной документации
- •Раздел 1. Общая пояснительная записка.
- •Раздел 2. Документы согласований.
- •Раздел 3. Отвод земель.
- •Раздел 4. Разделение собственности и стоимости строительства (реконструкции) по балансодержателям.
- •Раздел 5. Охрана окружающей среды.
- •Раздел 6. Строительные решения по автомобильной дороге.
- •Раздел 7. Строительные решения по искусственным сооружениям:
- •Раздел 8. Организация строительства:
- •2.6. Оформление проектной документации
- •2.2. Пример продольного профиля вновь проектируемых автомобильных дорог
- •Задание на разработку инженерного проекта капитального ремонта автомобильной дороги м-10 «Россия» в Новгородской области
- •Перечень технических документов, подлежащих использованию при разработке обоснования инвестиций
- •Перечень материалов и документов, включаемых в состав обоснования инвестиций (ои).
- •Перечень материалов и документов, включаемых в состав обосновывающих материалов инженерного проекта (ип).
- •Глава 3. Современная технология изысканий автомобильных дорог
- •3.1. Особенности традиционной технологии изысканий автомобильных дорог и ее анализ
- •3.2. Особенности технологии изысканий автомобильных дорог при проектировании на уровне сапр-ад
- •3.4. Методы обоснования полосы варьирования конкурирующих вариантов трассы
- •3.5. Цифровое моделирование рельефа, ситуации и геологического строения местности
- •3.6. Виды цифровых моделей местности
- •3.7. Методы построения цифровых моделей местности
- •3.8. Математическое моделирование местности
- •3.9. Задачи, решаемые с использованием цифровых и математических моделей
- •Глава 4. Экономическое обоснование строительства автомобильных дорог и мостовых переходов
- •4.1. Структура экономического обоснования дорожного строительства
- •4.2. Перспективный парк автомобилей
- •4.3. Прогнозирование перспективной интенсивности движения
- •4.4. Методы оценки общественной эффективности инвестиционных проектов дорожного строительства
- •4.5. Процедуры учета неопределенности
- •4.6. Элементы затрат-выгод инвестиционных проектов дорожного строительства
- •Глава 5. Топографо-геодезическое обоснование проектов
- •5.1. Геодезические опорные сети
- •5.2. Обозначение пунктов государственных геодезических сетей на местности
- •5.3. Привязка к пунктам государственных геодезических сетей
- •2. Привязка трассы к двум пунктам геодезической сети способом прямой засечки.
- •3. Привязка трассы к двум пунктам геодезической сети способом обратной засечки.
- •4. Привязка трассы к пунктам геодезической сети наземно-космическим способом.
- •5.4. Планово-высотное обоснование топографических съемок
- •5.5. Электронная тахеометрическая съемка
- •5.6. Наземно-космическая съемка
- •5.7. Наземное лазерное сканирование
- •Глава 6. Инженерно-геологическое обоснование проектов
- •6.1. Общие сведения об организации и составе инженерно-геологических изысканий
- •6.2. Современные технические средства, применяемые при инженерно-геологических изысканиях
- •6.3. Инженерно-геологические изыскания на полосе варьирования трассы
- •6.4. Инженерно-геологические изыскания по принятому варианту трассы
- •6.5. Разведка местных дорожно-строительных материалов
- •6.6. Лабораторные испытания и полевые методы исследования физико-механических свойств грунтов и материалов
- •6.7. Геофизические методы инженерно-геологических изысканий
- •6.8. Камеральная обработка и представляемые материалы
- •Глава 7. Инженерно-гидрометеорологическое обоснование проектов
- •7.1. Состав инженерно-гидрометеорологического обоснования проектов
- •7.2. Технология инженерно-гидрометеорологических изысканий
- •7.3. Морфометрические работы
- •7.4. Гидрометрические работы
- •7.5. Аэрогидрометрические работы
- •Раздел второй. Основные проектные работы
- •Глава 8. Обоснование требований к геометрическим элементам автомобильных дорог
- •8.1. Элементы плана автомобильных дорог
- •8.2. Элементы поперечных профилей
- •8.3. Элементы продольного профиля
- •8.4 Ширина проезжей части и земляного полотна
- •8.5. Остановочные, краевые полосы и бордюры
- •8.6. Поперечные уклоны элементов дороги
- •8.7. Нормы проектирования плана и продольного профиля
- •8.8. Переходные кривые
- •8.9. Виражи
- •8.10. Уширение проезжей части
- •8.11. Серпантины
- •8.12. Мосты и трубы
- •8.13. Тоннели
- •Глава 9. План автомобильных дорог. Принципы ландшафтного проектирования
- •9.1. Выбор направления трассы
- •9.2. Элементы клотоидной трассы
- •9.3. Принципы трассирования
- •9.4. Цели и задачи ландшафтного проектирования*
- •9.5. Согласование элементов трассы с ландшафтом
- •9.6. Особенности трассирования автомобильных дорог в характерных ландшафтах
- •9.7. Согласование земляного полотна с ландшафтом
- •9.8. Правила обеспечения зрительной плавности и ясности трассы
- •Глава 10. Проектирование продольного профиля автомобильных дорог
- •10.1. Принципы проектирования продольного профиля
- •10.2. Критерии оптимальности
- •10.3. Комплекс технических ограничений
- •10.4. Техника проектирования продольного профиля в традиционном классе функций
- •Глава 11. Проектирование земляного полотна
- •11.1. Элементы земляного полотна и общие требования к нему
- •11.2. Грунты для сооружения земляного полотна
- •11.3. Природные условия, учитываемые при проектировании земляного полотна
- •11.4. Учет водно-теплового режима при проектировании верхней части земляного полотна
- •11.5. Поперечные профили земляного полотна в обычных условиях
- •11.6. Проектирование насыпей на слабых основаниях
- •11.7. Проверка устойчивости откосов при проектировании высоких насыпей и глубоких выемок
- •11.8. Земляное полотно на склонах
- •Глава 12. Проектирование нежестких дорожных одежд
- •12.1. Общие сведения
- •12.2. Основы конструирования нежестких дорожных одежд
- •12.3. Расчеты нежестких дорожных одежд на прочность
- •12.4. Расчет конструкции дорожной одежды в целом по допускаемому упругому прогибу
- •12.5. Расчет по условию сдвигоустойчивости подстилающего грунта и малосвязных конструктивных слоев
- •12.6. Расчет конструкции дорожной одежды на сопротивление монолитных слоев усталостному разрушению от растяжения при изгибе
- •12.7. Обеспечение морозоустойчивости дорожной одежды
- •12.8. Осушение дорожной одежды и земляного полотна
- •Глава 13. Конструкции и основные положения расчета жестких дорожных одежд
- •13.1. Область применения. Основные виды покрытий
- •13.2. Общие требования к жестким дорожным одеждам. Основные принципы конструирования
- •13.3. Особенности конструкций жестких дорожных одежд
- •13.4. Основные положения расчета жестких дорожных одежд
- •Список литературы к главе 13
- •Глава 14. Особенности расчета жестких дорожных одежд
- •14.1. Напряжения в цементобетонном покрытии от внешней нагрузки
- •14.2. Определение разрушающей нагрузки для плит цементобетонного покрытия
- •14.3. Определение напряжений в цементобетонном покрытии по прогибам, измеренным в натуре
- •14.4. Определение эквивалентного модуля упругости и коэффициента поперечной деформации многослойного основания под жестким дорожным покрытием
- •14.5. Температурные напряжения
- •14.6. Устойчивость плит бетонных дорожных покрытий при повышении температуры
- •14.7. Прочность при усилении жестких покрытий слоем асфальтобетона или цементобетона
- •14.8. Устойчивость против выпирания асфальтобетонного слоя на цементобетонном основании
- •14.9. Устойчивость положения плиты со свободными краями при нагрузке от транспортных средств
- •Список литературы к главе 14
- •Глава 15. Проектирование системы поверхностного и подземного дорожного водоотвода
- •15.1. Система поверхностного и подземного дорожного водоотвода
- •15.2. Нормы допускаемых скоростей течения воды
- •15.3. Определение объемов и расходов ливневых и талых вод с малых водосборов
- •15.4. Гидравлический расчет дорожных канав
- •15.5. Гидравлический расчет отверстий малых мостов и труб
- •15.6. Косогорные сооружения поверхностного водоотвода
- •15.7. Укрепление русел за сооружениями
- •15.8. Расчет дренажа
- •15.9. Некоторые рекомендации к разработке региональных норм стока
- •Глава 16. Проектирование мостовых переходов
- •16.1. Основные сведения о проектировании переходов через большие водотоки
- •16.2. Гидрологические расчеты
- •16.3. Морфометрические расчеты
- •16.4. Прогноз природных деформаций русел рек
- •16.5. Расчет срезок пойменных берегов подмостовых русел и отверстий мостов
- •16.6. Расчет общего размыва
- •16.7. Определение максимальной глубины расчетного общего размыва
- •16.8. Расчет местного размыва у опор мостов
- •16.9. Расчет размывов переходов коммуникаций у мостовых переходов
- •16.10. Расчет характерных подпоров на мостовых переходах
- •Глава 17. Проектирование подходов, регуляционных и укрепительных сооружений
- •17.1. Условия работы пойменных насыпей
- •17.2. Проектирование подходов к мостам
- •17.3. Проектирование оптимальных пойменных насыпей
- •17.4. Расчет устойчивости откосов подтопляемых насыпей
- •17.5. Расчет осадок пойменных насыпей
- •17.6. Расчет скорости осадки насыпей на слабых основаниях
- •17.7. Задачи и принципы регулирования рек у мостовых переходов
- •17.8. Конструкции регуляционных сооружений на мостовых переходах
- •Глава 18. Пересечения и примыкания автомобильных дорог
- •18.1. Общие положения и требования по проектированию пересечений и примыканий в одном уровне
- •18.2. Классификация пересечений автомобильных дорог в разных уровнях и требования к ним
- •18.3. Элементы пересечений автомобильных дорог в разных уровнях
- •18.4. Задачи, решаемые при проектировании развязок движения в разных уровнях
- •18.5. Анализ условий пересечений при проектировании развязок
- •18.6. Пропускная способность развязок в разных уровнях и оценка безопасности движения
- •18.7. Технико-экономическое сравнение вариантов развязок движения
- •Глава 19. Особенности изысканий и проектирования дорог на многолетнемерзлых (вечномерзлых) грунтах
- •19.1. Распространение вечной мерзлоты на территории Российской Федерации
- •19.2. Дорожно-климатическое районирование первой зоны - зоны вечной мерзлоты России
- •19.3. Принципы проектирования и строительства дорог на многолетнемерзлых грунтах
- •19.4. Особенности водно-теплового режима естественных грунтов и земляного полотна автомобильных дорог в районах вечной мерзлоты
- •19.5. Особенности расчета дорожных конструкций нежесткого типа в условиях вечной мерзлоты
- •19.6. Особенности изысканий для строительства дорог на многолетнемерзлых грунтах
- •19.7. Особенности проектирования дорог на многолетнемерзлых грунтах
- •19.8. Земляное полотно автомобильных дорог на многолетнемерзлых грунтах
- •19.9. Требования к грунтам земляного полотна на многолетнемерзлых грунтах
- •19.10. Конструкции земляного полотна автомобильных дорог на многолетнемерзлых грунтах
- •19.11. Водоотводные сооружения
- •19.12. Проектирование земляного полотна и искусственных сооружений на наледных участках
- •Глава 20. Инженерное обустройство автомобильных дорог
- •20.1. Обслуживание дорожного движения
- •20.2. Дорожные знаки
- •20.3. Дорожная разметка
- •20.4. Направляющие устройства
- •20.5. Дорожные ограждения
- •20.6. Освещение автомобильных дорог
- •20.7. Составление схемы обстановки дороги
- •Глава 21. Проектирование реконструкции автомобильных дорог
- •21.1. Особенности реконструкции автомобильных дорог
- •21.2. Особенности изысканий для разработки проектов реконструкции автомобильных дорог
- •21.3. Реконструкция автомобильных дорог в плане и продольном профиле
- •21.4. Земляное полотно при реконструкции автомобильных дорог
- •21.5. Дорожные одежды при реконструкции автомобильных дорог
- •21.6. Особенности организации работ при реконструкции автомобильных дорог
- •Глава 22. Проектирование организации строительства
- •22.1. Цели и задачи проекта организации строительства
- •22.2. Строительный генеральный план
- •22.3. Календарный план строительства
- •22.4. Механизация дорожного строительства
- •22.5. Машины для земляных работ
- •22.6. Машины для уплотнения грунтов и материалов дорожных одежд
- •22.7. Определение потребности в основных строительных машинах, транспортных средствах и трудовых ресурсах
- •Глава 23. Оценка проектных решений при проектировании автомобильных дорог
- •23.1. Система показателей для оценки проектных решений
- •23.2. Определение предельной пропускной способности дороги и коэффициента загрузки движением
- •23.3. Расчет средней скорости движения транспортного потока
- •23.4. Расчет максимальной скорости движения одиночного автомобиля
- •23.5. Определение степени загрязнения придорожной полосы соединениями свинца
- •23.6. Расчет загрязнения атмосферного воздуха выбросами автомобильного транспорта
- •Глава 24. Оценка безопасности движения при проектировании дорог и их реконструкции
- •24.1. Влияние дорожных условий на безопасность движения
- •24.2. Оценка относительной опасности участков дороги и выявление опасных мест методом «коэффициентов относительной аварийности»
- •24.3. Выявление опасных мест метолом «коэффициентов безопасности»
- •24.4. Оценка обеспеченности безопасности движения на пересечениях в одном уровне
- •24.5. Оценка безопасности движения на пересечениях в разных уровнях
- •Раздел третий. Автоматизированное проектирование автомобильных дорог
- •Глава 25. Принципиальные основы автоматизированного проектирования автомобильных дорог и сооружений на них
- •25.1. Понятие о системах автоматизированного проектирования
- •25.2. Средства обеспечения систем автоматизированного проектирования
- •25.3. Функциональная структура сапр
- •25.4. Принципы оптимизации и моделирования при проектировании автомобильных дорог
- •Список литературы к главе 25
- •Глава 26. Система автоматизированного проектирования cad «credo»
- •26.1. Историческая справка
- •26.2. Функциональная структура подсистемы «Линейные изыскания»
- •26.3. Функциональная структура подсистемы «Дороги»
- •Глава 27. Система автоматизированного проектирования «indorcad/road»
- •27.1. Историческая справка
- •27.2. Функциональная структура системы автоматизированного проектирования «IndorCad/Road». Раздел «План»
- •27.3. Раздел «Продольный профиль»
- •27.4. Раздел «Верх земляного полотна»
- •27.5. Раздел «Поперечный профиль»
- •27.6. Графический редактор «IndorDrawing»
- •Глава 28. Автоматизированное проектирование плана автомобильных дорог
- •28.1. Автоматизированное проектирование плана и продольного профиля. Общий методологический подход
- •28.2. Методы «однозначно определенной оси»
- •28.3. Метод «опорных элементов»
- •28.4. Метод «сглаживания эскизной линии трассы»
- •28.5. Методы «свободной геометрии». Сплайн-трассирование
- •Глава 29. Автоматизированное проектирование продольного профиля автомобильных дорог
- •29.1. Метод «опорных точек»
- •29.2. Метод «проекции градиента»
- •29.3. Метод «граничных итераций»
- •29.4. Методы «свободной геометрии»
- •Глава 30. Автоматизированное проектирование оптимальных нежестких дорожных одежд
- •30.1. Особенности автоматизированного проектирования оптимальных нежестких дорожных одежд
- •30.2. Оптимизационный метод проектирования дорожных одежд нежесткого типа
- •30.3. Технология автоматизированного проектирования оптимальных дорожных одежд
- •Глава 31. Автоматизированное проектирование системы поверхностного водоотвода автомобильных дорог
- •31.1. Математическое моделирование стока ливневых вод с малых водосборов
- •31.2. Математическое моделирование стока талых вод с малых водосборов
- •31.3. Расчет отверстий и моделирование работы малых мостов и труб
- •31.4. Проектирование оптимальных водопропускных труб
- •Результаты проектирования оптимального сооружения
- •31.5. Проектирование оптимальной системы поверхностного водоотвода
- •Глава 32. Комплексная методология автоматизированного проектирования мостовых переходов
- •32.1. Принципы автоматизированного проектирования мостовых переходов
- •32.2. Аналитическая аппроксимация и универсальный метод определения расчетных гидрометеорологических характеристик
- •32.3 Комплексная программа расчета отверстий мостов «Рома»
- •32.4. Исходная информация и результаты расчета по программе «Рома»
- •I. Файл названий и свойств объектов расчета
- •II. Основной файл исходных данных
- •III. Файл измененных длин расчетных интервалов
- •IV. Файл измененных проекций длин расчетных интервалов
- •V. Файл измененных высот (отметок) дна русла
- •VI. Файл измененных высот (отметок) геологического ограничения размыву
- •VII. Файл измененных ширин русла
- •VIII. Файл координат типового водомерного графика
- •XIII. Файл фракционного состава донных отложений
- •I. Фактический водомерный график и гидрограф паводка
- •II. Расчетный водомерный график и тахограф паводка
- •III. Результаты расчета
- •32.5. Программа расчета уширений русел на мостовых переходах «Рур»
- •32.6. Исходная информация и результаты расчета по программе «Рур»
- •I. Файл названий объектов расчета
- •II. Основной файл исходных данных
- •III. Файл измененных длин расчетных интервалов
- •IV. Файл измененных проекций длин расчетных интервалов
- •V. Файл координат расчетной многолетней гидрологической характеристики водотока
- •Результаты расчета
- •Глава 33. Методы расчета соединительных рамп
- •33.1. Существующие принципы конструктивного решения участков ответвлений и примыканий соединительных рамп
- •33.2. Переходные кривые, требования к ним и методы их расчета
- •33.3. Расчет элементов соединительных рамп
- •33.4. Проектирование продольного профиля по соединительным рампам
- •33.5. Планово-высотное решение соединительных рамп
- •Глава 34. Оценка проектных решений при автоматизированном проектировании автомобильных дорог
- •34.1. Программы для оценки проектных решений
- •34.2. Построение перспективных изображений автомобильных дорог
- •34.3. Перцептивные изображения автомобильных дорог
- •34.4. Оценка зрительной плавности трассы
- •34.5. Определение показателей транспортно-эксплуатационных качеств автомобильных дорог
- •34.6. Оценка проектных решений автомобильных дорог на основе математического моделирования
- •34.7. Технико-экономическое сравнение вариантов автомобильных дорог и мостовых переходов
20.7. Составление схемы обстановки дороги
При проектировании автомобильных дорог составляют график обустройства дороги, на котором схематично показывают расположение основных сооружений и технических средств организации движения.
На некоторые сложные узлы, а в отдельных случаях и на всю дорогу необходимо составлять схему обстановки дороги, на которой указывают расположение дорожных знаков, разметки, ограждений, освежительных установок, направляющих устройств (рис. 20.25).

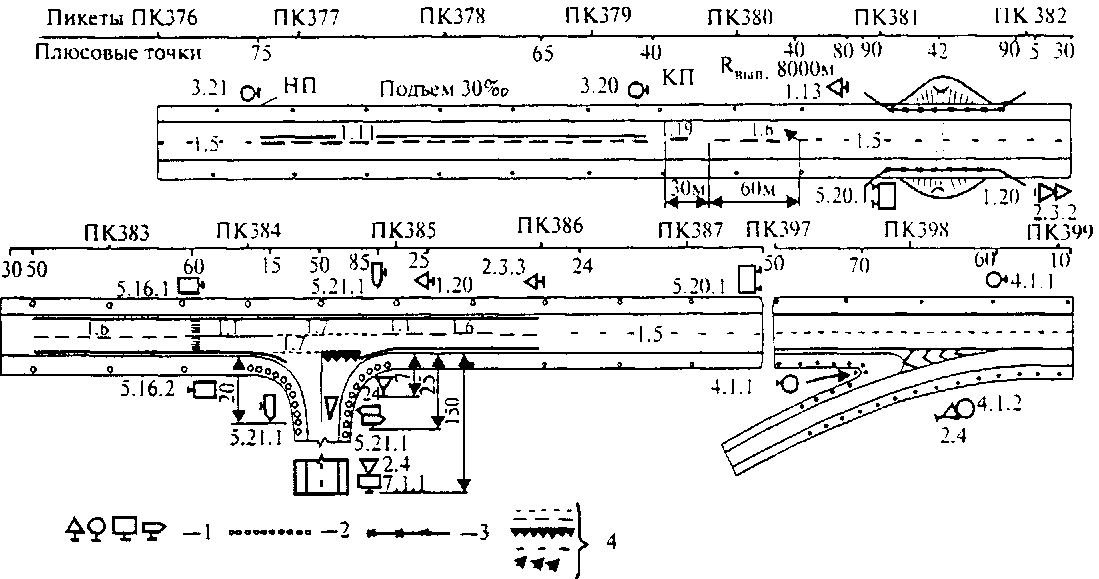

Рис. 20.25. Схема инженерного обустройства дороги: 1 - дорожные знаки; 2 - направляющие столбики; 3 - дорожные ограждения; 4 - дорожная разметка; НП - начало подъема; КП - конец подъема
Схему вычерчивают в масштабе 1:500 (для населенных пунктов 1:200) и на ней указывают пикетажное положение мест установки знаков, начала и конца однотипных линий разметки. На схеме не следует изображать участки дороги, на большем протяжении которых используют однотипную разметку и применяют стандартные схемы установки дорожных знаков. После изображения такого участка на схеме делают разрыв, в котором помешают ссылку на соответствующие типовые схемы или ведомость расстановки дорожных знаков. Границы разрыва должны быть отмечены по пикетажу.
При составлении схемы обстановки дорог разрабатывают мероприятия в следующем порядке: 1 - Установка дорожных знаков; 2 - применение дорожной разметки; 3 - установка дорожных ограждений и сигнальных столбиков: 4 - освещение дороги.
Работу по составлению схемы целесообразно выполнять в несколько этапов. На первом этапе на схеме размещают указательные знаки, информирующие водителей об основных направлениях движения, протяженности дороги, расположении и наименовании отдельных пунктов маршрута и участков, на которых установлен определенный порядок движения транспортных средств (скоростная дорога, населенный пункт). В соответствии с условиями применения каждого знака располагают на схеме километровые знаки, маршрутные марки, обозначающие дороги, знаки с названиями населенных пунктов, сельских населенных пунктов, рек, перевалов, через которые проходит дорога, знаки-указатели направлений движения к пунктам следования, расположенным в стороне от дороги: населенным пунктам, железнодорожным станциям, переправам, заготовительным пунктам, карьерам, заводам, складам, аэропортам, пристаням, речным, и морским портам. При этом учитывают необходимость повторения на специальных знаках надписей на национальном языке республики или на дорогах, по которым осуществляется движение иностранных автотуристов, - повторение надписей латинским шрифтом, передающим произношение названий на соответствующем национальном языке. На всех дорогах должны быть обозначены знаками подъезды к достопримечательным местам и пункты обслуживания движения. Эти знаки наносят на схему, учитывая необходимость установки дополнительных знаков для предварительной информации водителей в соответствии с правилами установки каждого знака.
На этом этапе намечают расположение и содержание изображений знаков «Предварительный указатель направлений» и знаков «Указатель расстояний»
На втором этапе работы вначале условно разделяют всю дорогу по протяженности на две группы участков: населенные пункты и перегоны. Затем в пределах каждого участка выделяют следующие элементы: перекрестки, мосты, путепроводы, тоннели, железнодорожные переезды, кривые в плане и продольном профиле, сужения, подъемы и спуски с уклоном более 20 ‰, сооружения обслуживания движения, места оживленного пешеходного движения. Некоторые элементы могут быть»проанализированы совместно.
Для каждого элемента или группы элементов, изображенных на схеме, анализируют необходимость применения различных знаков и разметки. Для обеспечения этой задачи предварительно в пределах каждого элемента или группы элементов на схеме выделяют возможные конфликтные зоны:
1 - зоны оживленного пешеходного и велосипедного движения вдоль проезжей части или поперек нее и зоны возможного скопления людей, ожидающих попутных автомобилей;
2 - зоны, где часто происходят изменение скорости движения или маневры автомобилей; автобусные остановки; места кратковременной и длительной стоянки автомобилей; участки, где часто происходят обгоны и смена полос движения; зоны пересечения, разветвления и слияния транспортных потоков, разворота автомобилей и изменения траекторий движения; зоны, в которых резко изменяется скорость свободного движения (коэффициент безопасности менее 0,8); зоны, где резко уменьшается скорость движения транспортного потока из-за повышенной плотности движения или появления медленно двигающихся транспортных средств;
3 - зоны, в которых ширина проезжей части, число полос движения, габариты высоты или допускаемая нагрузка от автомобилей меньше, чем на смежных участках;
4 - зоны с ограниченной видимостью в плане и профиле:
5 - зоны, в которых в различное время года возникают густые туманы, гололед, сильный боковой ветер, имеется ямочность и колейность покрытия, появляется опасность падения камней, выхода животных на дорогу;
6 - зоны со светофорным регулированием и односторонним движением;
7 - зоны, в которых необходимо устраивать дорожные ограждения, сигнальные столбики или устраивать стационарное освещение.
Выявив конфликтные зоны на опасных участках по возможности следует применять меры по устранению причин, порождающих эту опасность, и в максимальной степени использовать типовые проектные решения.
На третьем этапе разрабатывают предложения по устройству дорожной разметки в основных конфликтных зонах. При этом необходимо обращать внимание на дислокацию дорожных знаков и их смысловое содержание, чтобы информация от знаков и разметки не была противоречивой. В первую очередь намечают расположение линий, разграничивающих встречные полосы движения, и линий, указывающих преимущество в движении на пересечениях. Во вторую очередь разграничивают зоны наземных пешеходных переходов, островков безопасности и остановок общественного транспорта. В третью очередь устанавливают места расположения указательных и направляющих стрел, линий вертикальной разметки, надписей и обозначений на проезжей части.
На четвертом этапе уточняют виды знаков с учетом схемы разметки дороги, изучают возможности сокращения числа знаков и исключения отдельных видов разметки, оценивают необходимость ограничения скорости или исправления плана и профиля дороги.
На пятом этапе отмечают положение опасных участков, где возможны серьезные травмы людей при неожиданных съездах автомобилей с дороги, наездах на дорожные сооружения и препятствия. При этом следует рассмотреть возможность использования планировочных решений (снижение высоты насыпи, устройство откосов насыпей крутизной 1:3 или 1:4, устройство широкой разделительной полосы), исключающих необходимость установки дорожных ограждений. Конструкции ограждений выбирают с учетом возможностей строительных организаций и наличия соответствующих материалов. После уточнения мест установки ограждений первой и второй групп приступают к разработке схемы установки сигнальных столбиков.
На шестом этапе намечают ориентировочно схемы освещения опасных участков и расположение опор освещения (схему уточняют после разработки проектов освещения специализированными организациями).
На седьмом этапе окончательно уточняют элементы и детали схемы обстановки дороги, оценивают необходимость применения объемных дорожных знаков, выбирают материалы для разметки, уточняют, в каких местах необходимо устанавливать ударобезопасные конструкций элементов обстановки дороги.
На заключительном этапе проводят согласование схемы с заинтересованными организациями.
