Вопрос 15

Приведите описание работы принципиальной электрической схемы управления осветительными установками в птичниках с помощью программного устройства УПУС-1 в автоматическом режиме

Программное устройство УПУС-1 (рис. 1) имеет часовой механизм 1, программный барабан 3 с ходовым винтом 4 и втул­кой 5. Через шестерни 2 часовой механизм вращает программный барабан с частотой вращения один оборот в сутки и одновременно через винт передвигает контактный ролик вдоль барабана на 0,75 мм в сутки.

На токопроводящую поверхность барабана наклеивают бумаж­ную диаграмму программы управления освещением. Включают тумблер SA1. Перекатываясь по барабану, контактный ролик попадает на бумажную на­клейку, цепь тока разрывается, и с некоторой (15 с) выдержкой времени, определяемой RC цепочкой, отключается реле KV1, контакты которого отключают управление освещением (магнит­ный пускатель КМ).

Когда ролик попадает на токопроводящую поверхность, с выдержкой времени (3 с) включается реле KV1, подающее питание на катушку магнитного пускателя КМ1 включения освещения.

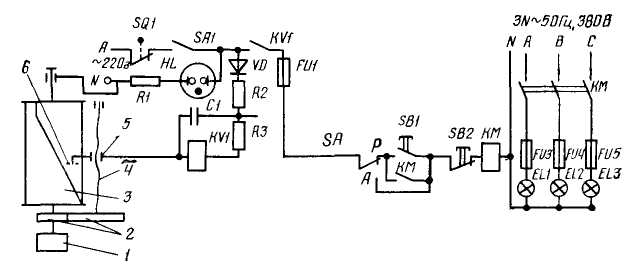

Рис. 1 - Принципиальная схема устройства типа УПУС-1 для уп­равления освещением.

Вопрос 16

Приведите описание работы принципиальной электрической схемы управления установки инфракрасного облучения в автоматическом режиме

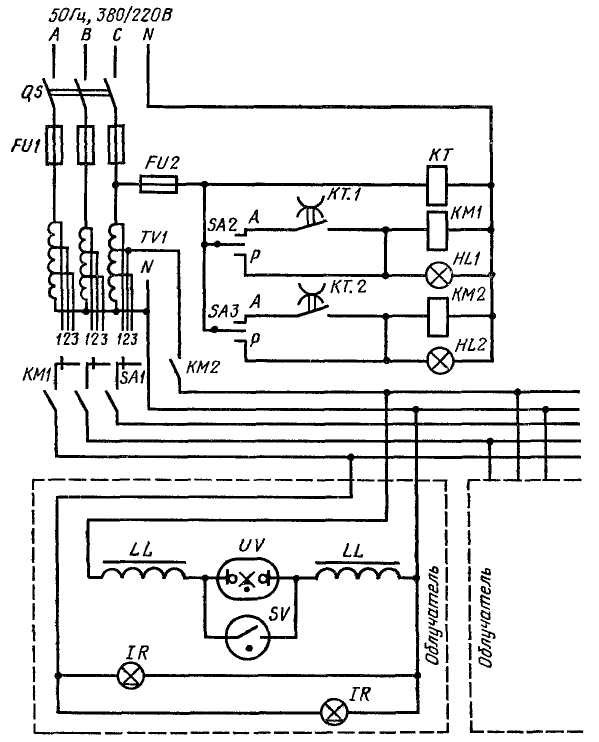

Рисунок 1- Принципиальная электрическая схема управления уста­новкой «Луч»

Принципиальная электрическая схема установки «Луч» с использованием автотрансформатора типа АТ-10 показана на рисунке 1. Управление работой инфракрасного обогрева и ультрафиолетового облучения осуществляется в двух режи­мах — ручном и автоматическом. При ручном режиме переклю­чатель SA2 устанавливают в положение Р, и напряжение пода­ется на катушку электромагнитного пускателя КМ], который срабатывает и включает инфракрасные лампы на напряжение, заданное переключателем SA1 и трансформатором TV1. Для отключения инфракрасных ламп переключатель SA2 переводят в нейтральное положение. В этом же положении переключателя SA2 осуществляется изменение напряжения на лампах ИКЗК.220-250, для чего переключатель SA1 устанавливают в по­ложение 1, 2, 3 и т. д. в зависимости от требуемого напряжения. Лампы ЛЭ-15 (ЛЭО-15) включают и отключают переключате­лем SA3, устанавливая его в положение Р и нейтральное со­ответственно. В этом случае ультрафиолетовые (витальные) лампы ЛЭ-15 (ЛЭО-15) подключаются через электромагнитный пускатель КМ2 на отпайку трансформатора TV1 с напряжением 127 В.

В автоматическом режиме (переключателя SA2 и SA3 в по­ложении А) управление работой инфракрасных и ультрафиоле­товых ламп осуществляется от реле времени КТ (типа 2РВМ), где контакты промежуточного реле первой программы КТ 1 вклю­чают инфракрасные, а второй программы КТ 2 — витальные лам­пы. Суточная программа длительности пауз и включения ин­фракрасных и ультрафиолетовых ламп задается на реле времени 2РВМ в соответствии с технологическими и биологическими ритмами жизни животных (кормление, отдых).
