Устройство автогудронатора и его распределительной системы.
Автогудронаторы предназначены для перевозки и распределения битумных материалов при постройке и ремонте гравийных и щебеночных слоев дорожной одежды методом пропитки, полупропитки, перемешивания на дороге, при поверхностной обработки и укреплении грунтов. Вяжущие материалы распределяются под давлением 0,25-0,60 МПа.
Гудронаторы классифицируют по назначению, способу передвижения и приводу битумного насоса.
По назначению автогудронаторы делят на ремонтные и строительные.По способу передвижения гудронаторы классифицируют на самоходные (автогудронаторы), прицепные и полуприцепные. Самоходные монтируют на шасси автомобиля. Для прицепных и полуприцепных гудронаторов используют автомобильные прицепы, полуприцепы или специальные одноосные тележки.По способу привода битумного насоса различают автогудронаторы с приводом от двигателя автомобиля, на шасси которого смонтирован гудронатор, и с приводом от отдельного двигателя,Применение двух двигателей — одного для трансмиссии ходовой части автомобиля и другого для привода насоса позволяет изменять норму розлива битума в более широком диапазоне.Автогудронаторы состоят из цистерны, автомобильного шасси или тягача, системы подогрева, системы перекачки и распределения битума.Цистерна выполнена сварной из листовой стали. В поперечном сечении цистерна имеет форму эллипса и снабжена термоизоляционным слоем из стеклянной ваты, закрытой снаружи металлическим кожухом. Полость цистерны разделена волногасительной перегородкой на два сообщающихся отсека. В переднем отсеке установлена труба, которая верхней частью сообщается с атмосферой и служит для слива излишка битумных материалов при случайном переполнении цистерны, а также для уравнивания давления в цистерне с атмосферным воздухом. В верхней части цистерны имеется горловина с фильтром, через которую можно наполнять цистерну битумом.Распределитель автогудронатора имеет квадратное сечение и состоит из центральной, левой и правой частей. Они соединены между собой шарнирно, что обеспечивает вращение левого и правого распределителей относительно вертикальной оси. Это позволяет быстро переводить его в транспортное положение и изменять ширину розлива благодаря вводу и выводу левой и правой частей из процесса распределения. В нижней части распределителя установлены сопла на расстоянии 190 мм одно относительно другого. Эти сопла одновременно открываются или закрываются при помощи пневмокамер и рейки.

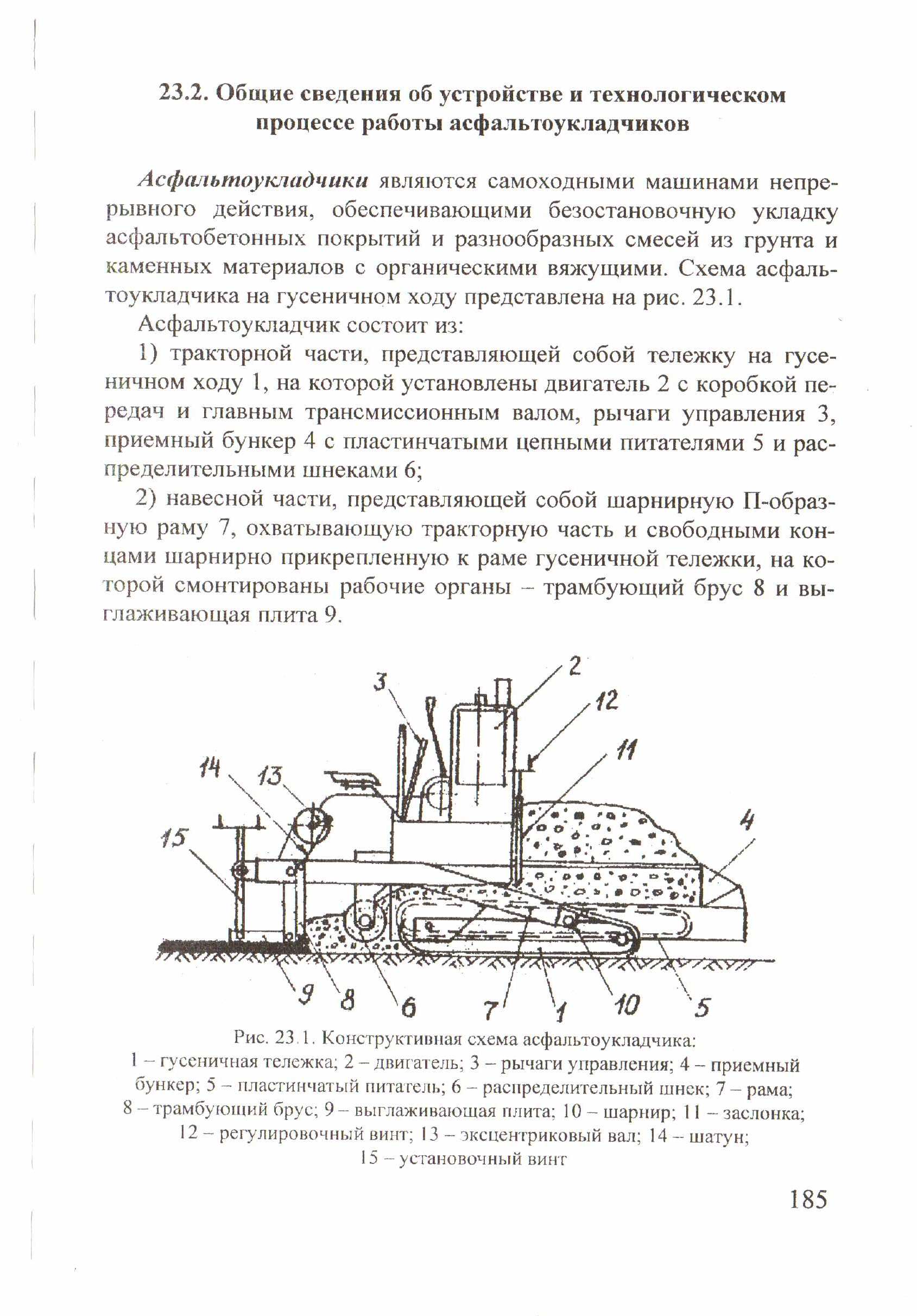

85. Оборудование асфальтоукладчика и его процесс.
Распределение, укладка и частичное или полное уплотнение асфальтобетонных смесей осуществляются асфальтоукладчиками.
Современные асфальтоукладчики имеют в качестве силовых установок дизельные двигатели. Ходовое устройство включает в себя задний мост с одной парой ведущих пневматических колес и передний мост на управляемых колесах. Рабочие органы состоят из обогреваемой виброплиты и трамбующего бруса с отражательным щитом. Они имеют плавающую подвеску и с помощью тяговых брусьев шарнирно прикреплены к раме асфальтоукладчика. Контроль за количеством смеси в шнековой камере производится двумя датчиками, установленными у концов распределительных шнеков. По сигналам датчиков с помощью гидроцилиндров, работающих в автоматическом режиме, осуществляется подъем-опускание шиберных заслонок, соответственно увеличивающих или уменьшающих подачу питателей.
Асфальтобетонная масса, доставляемая автосамосвалами, выгружается в приемный бункер укладчика, затем питателями подается к шнеку, распределяющему массу равномерно по всей ширине. После этого смесь частично или полностью уплотняется трамбующим брусом и выравнивается выглаживающей плитой. При необходимости окончательное уплотнение осуществляется моторными катками.
