38 Устройство и работа винтового конвейера. Типы винтов.
Винтовые конвейеры.( Сплошной винт, ленточный ,лопастной фасонный винты). Винтовые конвейеры применяются для горизонтального или наклонного (под углом до 20°) транспортирования сыпучих, кусковых и тестообразных материалов на расстояние до 30-40 м и имеют производительность 20-40 м3/ч.

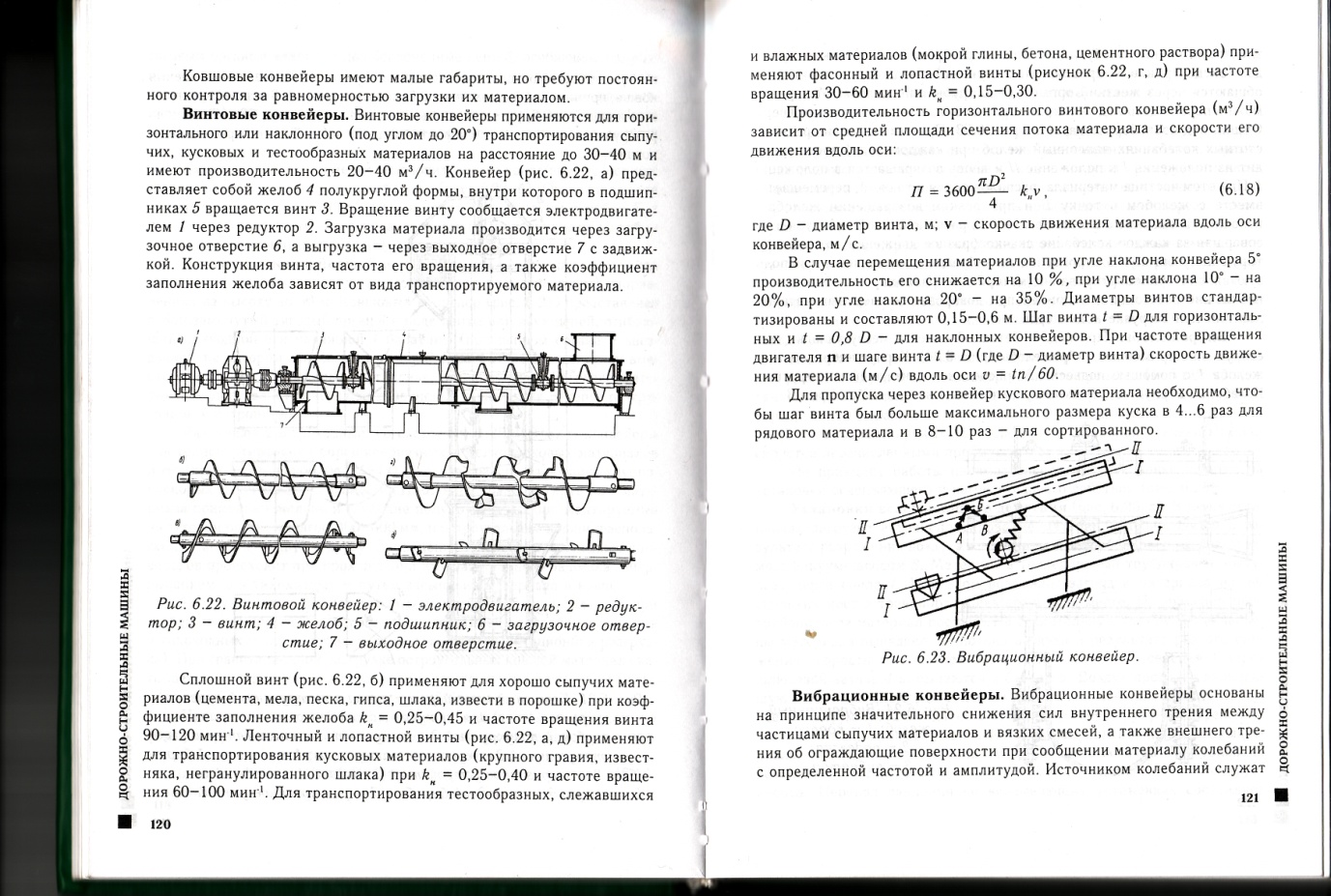

Рис. 6.22. Винтовой конвейер: 1 - электродвигатель; 2 - редуктор; 3 - винт; 4 - желоб; 5 - подшипник; 6 - загрузочное отверстие; 7 - выходное отверстие.
Сплошной винт (б) применяют для хорошо сыпучих материалов (цемента, мела, песка, гипса, шлака, извести в порошке)
Ленточный и лопастной винты (а, д) применяют для транспортирования кусковых материалов (крупного гравия, известняка, негранулированного шлака)
Фасонный и лопастной (г, д)винты применяют для транспортирования тестообразных, слежавшихся и влажных материалов (мокрой глины, бетона, цементного раствора) (г, д)
Производительность горизонтального винтового конвейера (м3/ч) зависит от средней площади сечения потока материала и скорости его движения вдоль оси: П=3600πD2Kнv/4
где D - диаметр винта, м; v - скорость движения материала вдоль оси конвейера, м/с.
39 Устройство и работа пневмотранспорта всасывающего действия
Пневмотранспортными установками перемещают сыпучие материалы по трубам с помощью сжатого или разреженного воздуха. Применение пневмотранспортных установок для погрузки, разгрузки и перемещения таких строительных материалов, как цемент, песок, известь, опилки и др., позволяет значительно повысить производительность труда, ликвидировать пыление и загрязнение материалов в пути, полностью механизировать процесс загрузки и выгрузки, создать условия для автоматизации транспортных процессов. Недостатками являются большой удельный расход воздуха и высокая энергоемкость процесса (1-5 кВтч/т), и износ элементов оборудования при транспортировании.
Установки всасывающего действия .В таких установках загрузка и транспортирование материала производятся в результате разрежения воздуха в транспортном трубопроводе 2, создаваемого вакуум-насосом 8. Материал в транспортный трубопровод поступает через сопла /. При этом возможны загрузка материала из нескольких мест и транспортировка его в одно место. Из транспортного трубопровода материал поступает в осадительную камеру 3, где частицы материала выпадают из потока воздуха в результате резкого снижения скорости воздуха при расширении выходного сечения и через шлюзовой затвор 4 высыпаются в бункер 5. Воздух проходит дальнейшую очистку в фильтрах 6 и в очищенном от материала виде поступает в вакуум-насос 8 и далее в атмосферу через трубу 7. Разрежение воздуха в трубопроводе уменьшается по направлению движения материала. Соответственно изменяется и скорость воздуха. В установках всасывающего типа она минимальна у сопла и максимальна у вакуум-насоса. Перепад давления во всасывающих установках составляет 0,03-0,04 МПа, в результате чего транспортирование возможно на небольшие расстояния.

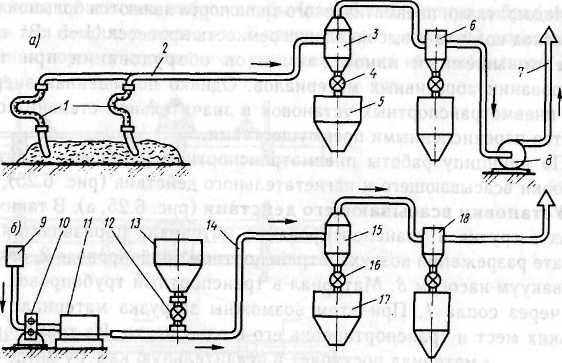

Принципиальные схемы пневмотранспортных установок: 1 - сопло; 2 - трубопровод; 3 - осадительная камера; 4 - шлюзовой затвор; 5 - бункер; 6 - фильтр; 7 - труба; 8 - вакуум-насос;
