40.Степени точности резьбы
Стандартом установлены след допуски на диаметры резьбы- для наружной резьбы Td,средней резьбы Td2,для внутренней резьбы TD,TD2.
В 3ависимости от размеров допусков на средний диаметр установлены следующие степени то4ности резьб:
1.для наружной 3-9
2.для внутренней 4-8
Классы то4ности резьб:
1.то4ный 3-5
2.средний 6-7
3.грубый 8-9
Длины свинчивания резьбы
На резьбовые соединения установлены 3 длины свинчивания:
1.короткая S
2.нормальная N
3.длинная L
На чертежах указываются длины свинчивания резьбы не являющиеся нормальной.
41. Параметры метрической резьбы
1.Наружный диаметр D,d-диаметр цилиндра описанного по вершинам резьбы.Наружный диаметр является номинальным диаметром
2.Внутрений диаметр D1,d1-диаметр цилиндра описанной по впадинам резьбы
3.средний диаметр D2,d2-диаметр по пов-ти которого ширина выступов равна ширине впадин.
4.угол профиля резьбы –уггол между двумя боковыми пов-ями резьбы
5.половина угла профиля резьбы-угол между боковой пов-ю и перпендикуляром востановленом из его вершины на её ось(для оссиметричности бок пов-ти боковой резбы)
6.шаг резьбы-расстояние между одноименными боковыми пов-ями резьбы измеренное параллельно оси.
Посадки с натягом применяют при передаче пружин с вибрациями и значитильными виброактивн движениями ,при этом требуется доп элемент фиксации.
Переходные посадки являются более технологичными.в связи с тем,что являются обязат при использовании посадок с натягом.
4 2.Приведенный средний диаметр резьбы. Обозначение.
Приведенный средний диаметр - средний диаметр увеличенной наружной резьбы и уменьшенной внутренней резьбы на суммарную величину диаметральных компенсаций
43.Допуски и посадки призматических шпоночных соединений
Для соединения втулок, шкивов, муфт, рукояток и других деталей машин с валами, когда к точности центрирования соединяемых деталей не предъявляют особых требований, применяют шпонки. Размеры, допуски и посадки большинства типов шпонок и пазов для них унифицированы. Для получения различных посадок призматических шпонок установлены поля допусков на ширину b шпонок, пазов валов и втулок. Установлены следующие три типа шпоночных соединений; свободное, нормальное и плотное. Для свободного соединения установлены поля допусков ширины b для паза на валу Н9 и для паза во втулке D10, что дает посадку с зазором; для нормального соединения — соответственно N9 и ЛД для плотного соединения — одинаковые поля допусков на ширину b для паза на валу и паза во втулке Р9. Нормальные и плотные соединения имеют переходные посадки.
44.Виды шлицевых соединений. Их параметры.
В зависимости от профиля зубьев шлицевые соединения делят на соединения с прямобочным, эвольвентным и треугольным профилем зубьев.

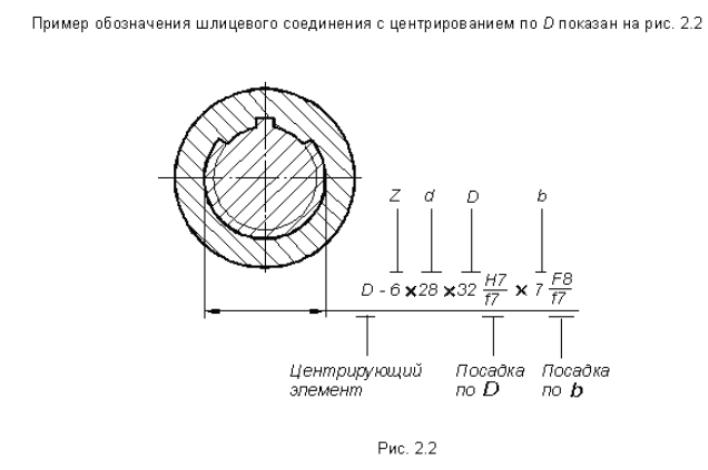

Шлицевые соединения с прямобочным профилем зубьев применяются для подвижных и неподвижных
соединений.
К основным параметрам относятся:
• • D – наружный диаметр;
• • d – внутренний диаметр;
• • b – ширина зуба.

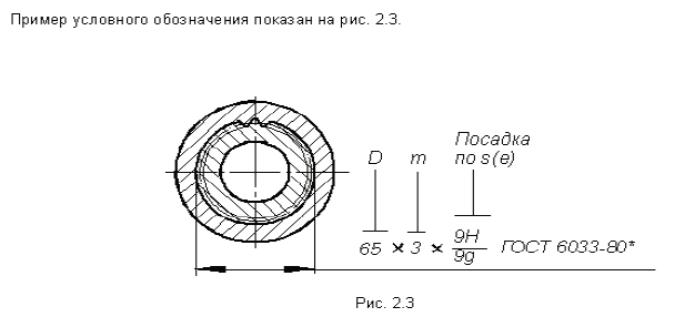

Шлицевые соединения с эвольвентным профилем зубьев применяются для подвижных и
неподвижных соединений.
К основным параметрам относятся:
• • D – наружный диаметр зубьев, номинальный диаметр соединения;
• • m – модуль;
• • z – число зубьев;
• • α = 30° - угол профиля.
