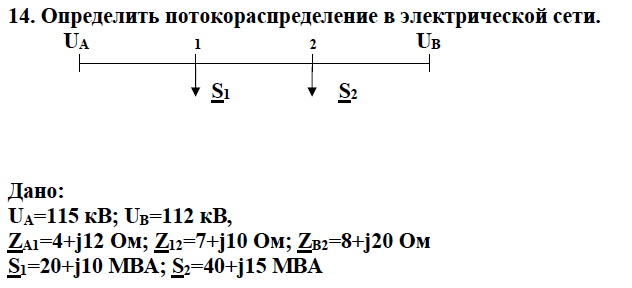

Задача №14

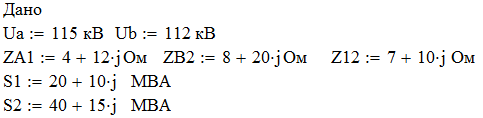

Записал
исходные данные:

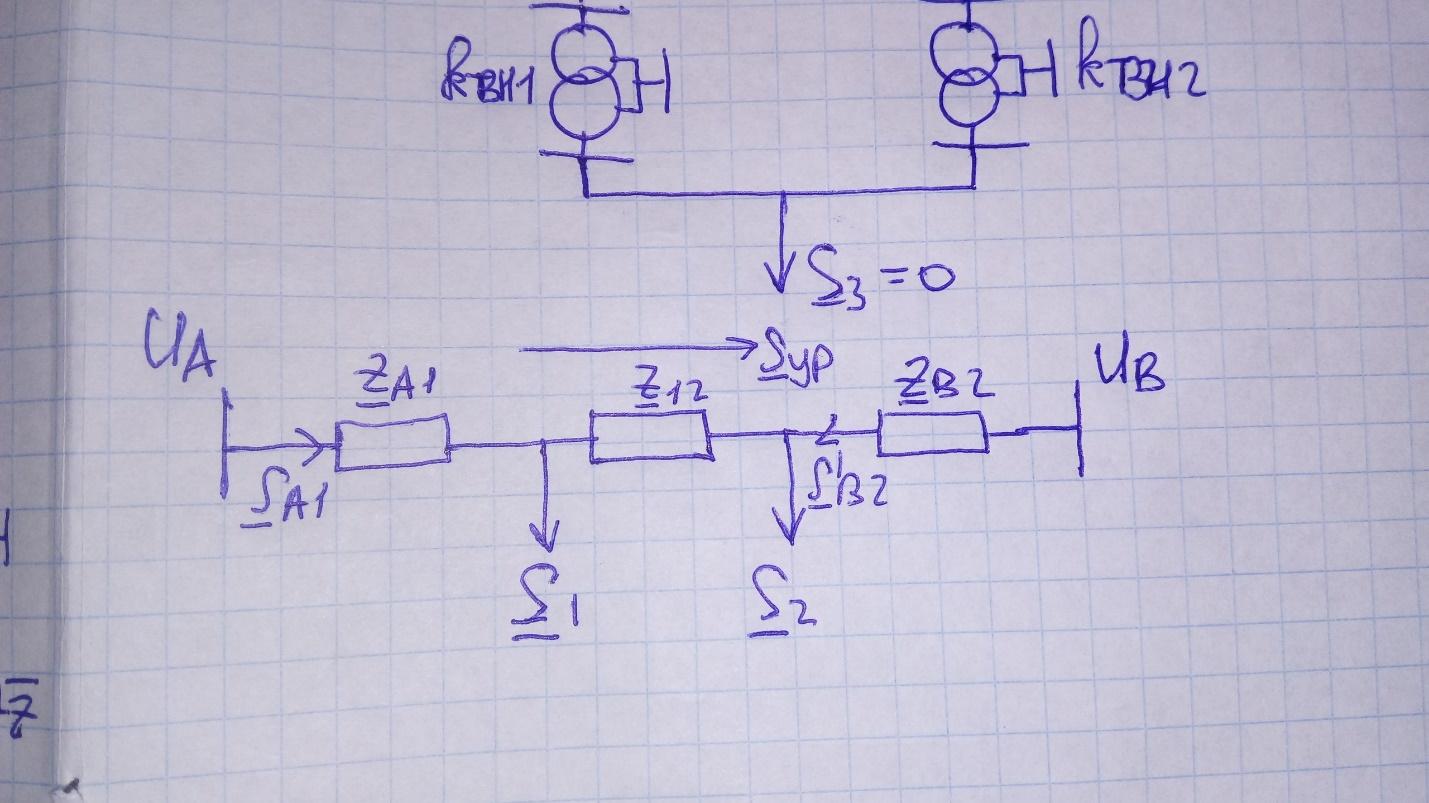

Составил
схему замещения:
Рисунок
15 – Схема замещения
По
правилу моментов найдем потоки на
головных участках:
Нашел
уравнительную мощность:
По
второму закону Кирхгофа уточненное
значение потоков мощности:

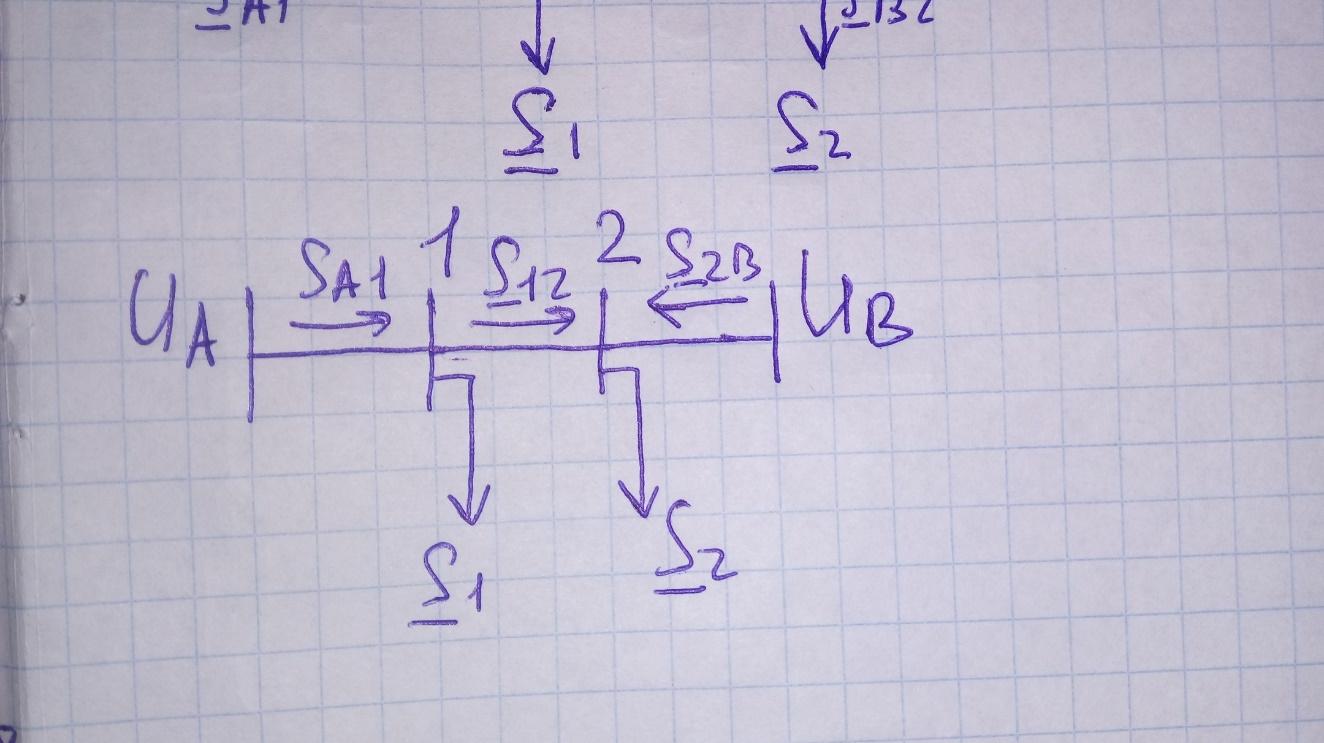

Рисунок
16 – Потокораспределение
Задача №15

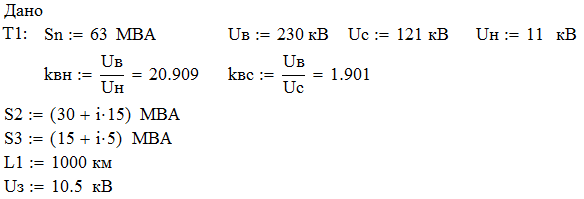

Записал
данные:
Записал
каталожные данные для трансформатора
АТДЦТН 63000/220/110:
Rт,
Ом
|
Хт,
Ом
|
ΔРх,
кВт
|
Qх,
квар
|
ВН
|
СН
|
НН
|
ВН
|
СН
|
НН
|
|
|
1.4
|
1.4
|
2.8
|
104
|
0
|
195.6
|
45
|
315
|
Записал
каталожные данные ЛЭП АС 240/32:
ro,
Ом/км
|
x0,
Ом/км
|
b0,
См/км
|
0.118
|
0.435
|
2.604*106
|

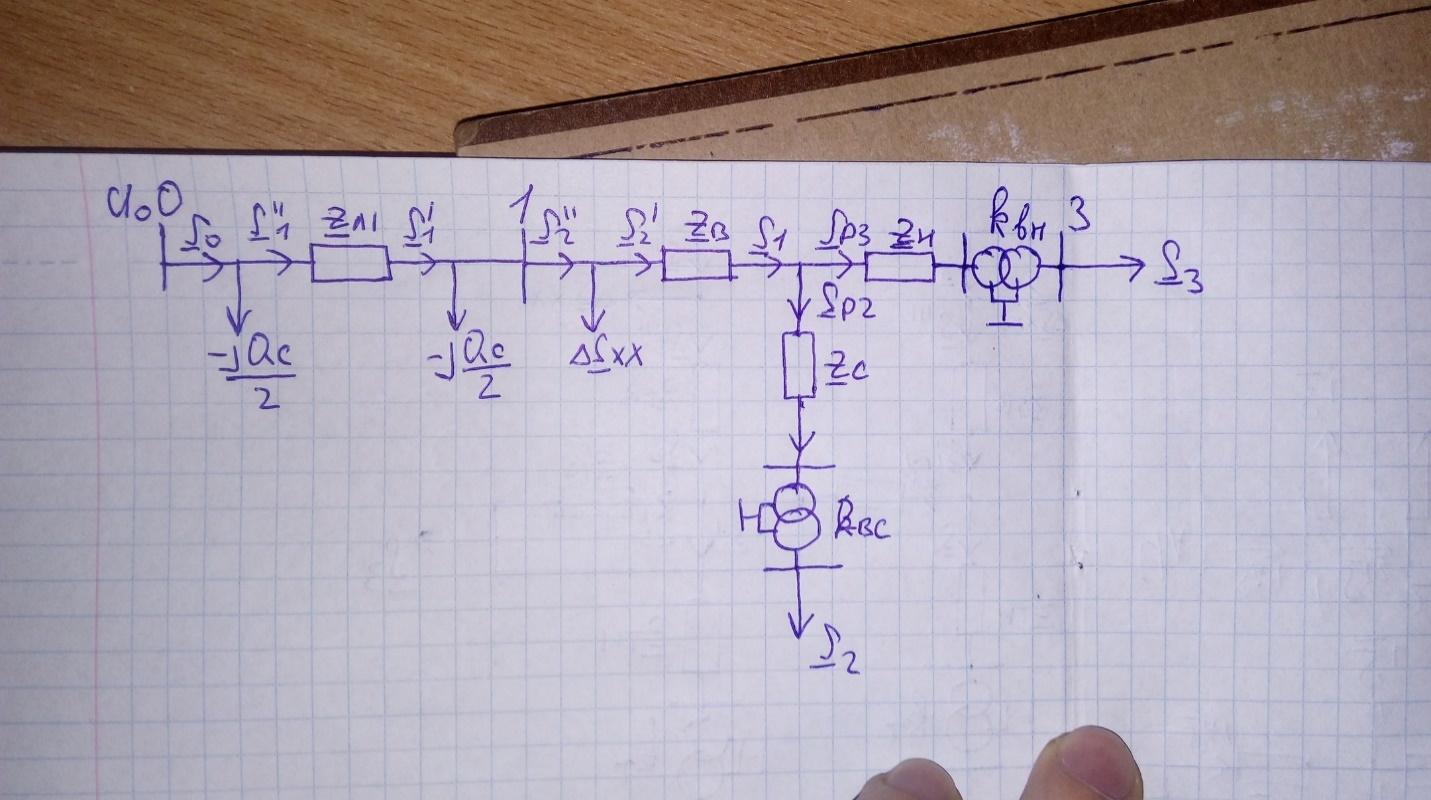

Составил
схему замещения:
Рисунок
17 – Схема замещения
Рассчитал
сопротивления для обмоток трансформатора:
Нашел
сопротивление линии:

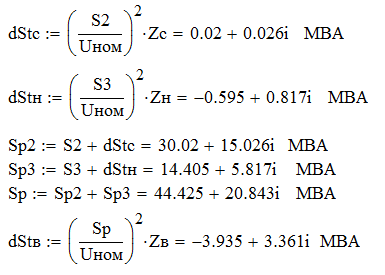

Определил
расчетные мощности:
Определение
потоков мощностей по второму закону
Кирхгофа:

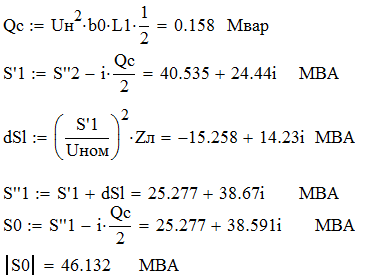

Мощность
ИП:
Рассчитал
напряжение ИП:
Напряжение
ИП:
Ответ:
