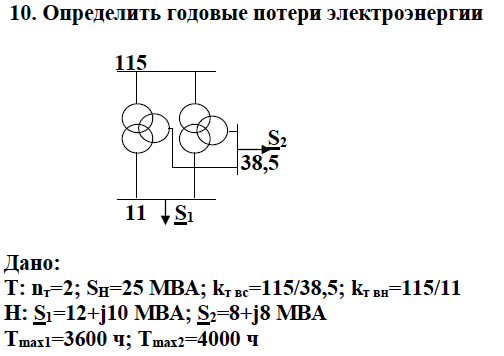

Задача №10
Записал исходные данные:

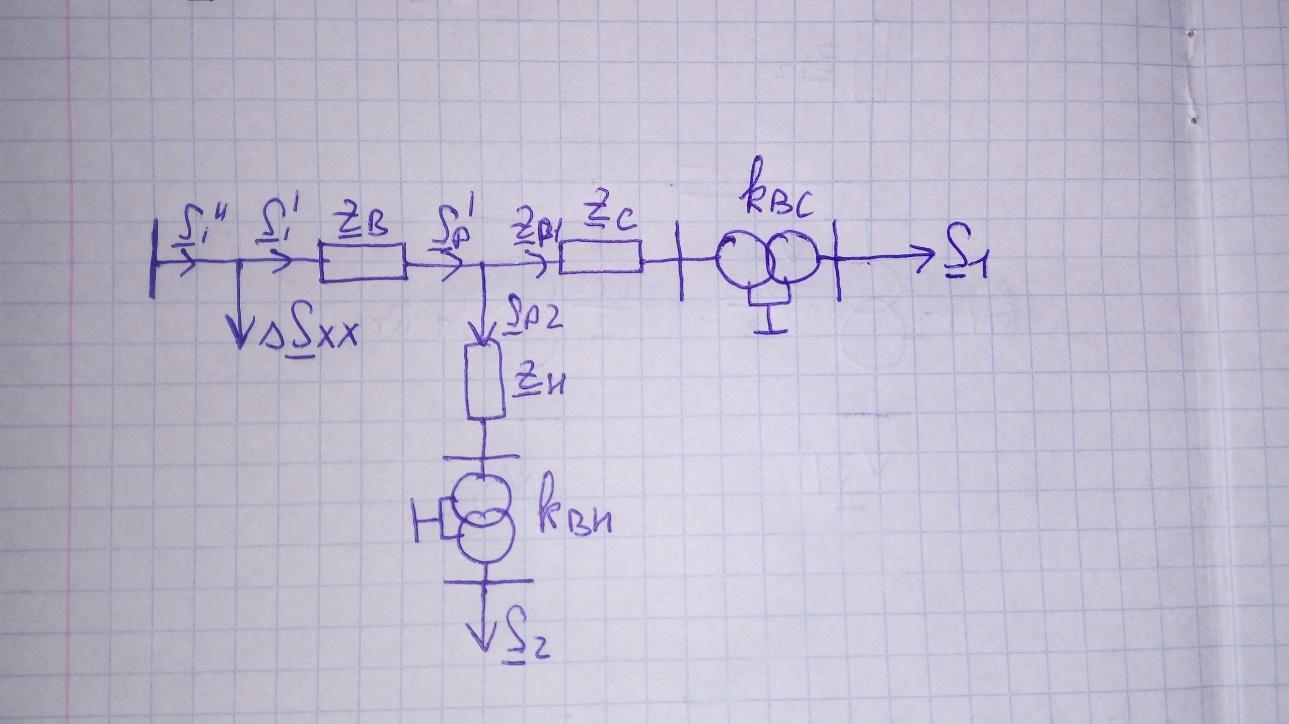

Составил схему замещения:
Рисунок 11 – Схема замещения
Записал каталожные данные для трансформатора ТДТН 25000/220:
Rт, Ом |
Хт, Ом |
ΔРх, кВт |
Qх, квар |
|||||||
ВН |
СН |
НН |
ВН |
СН |
НН |
|
|
|||
5.7 |
5.7 |
5.7 |
275 |
0 |
148 |
50 |
300 |
Сопротивления ВН, СН и НН:
Потери холостого хода трансформатора:

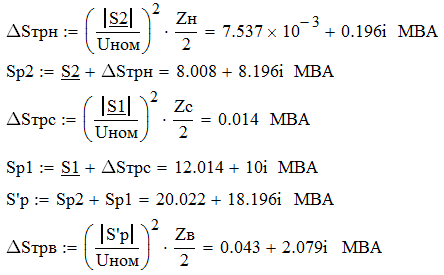

Определил потери мощности на НН, СН, ВН, а также расчетную мощность и потоки мощности по второму закону Кирхгофа:
Нашел постоянные потери:

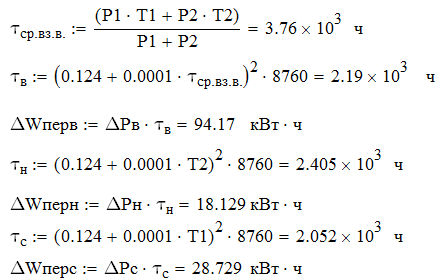

Нашел переменные потери электроэнергии на сторонах среднего, высшего и низшего напряжений:
Нашел полные переменные потери электроэнергии:
Нашел потери электроэнергии за год:
Ответ:

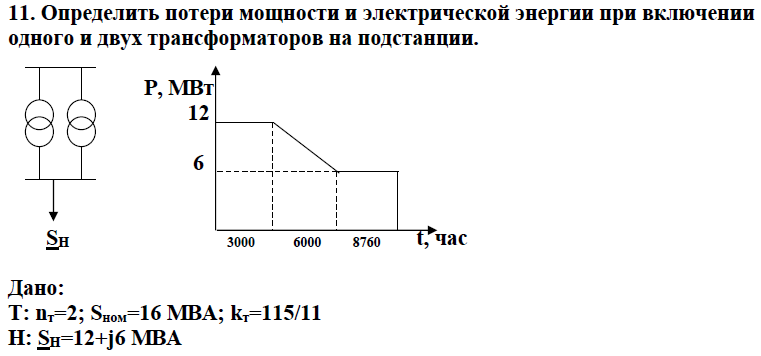

Задача №11
Записал данные:
Выбрал трансформатор ТДН 16000/110 и записал его каталожные данные:
ΔPХ, кВт |
ΔQХ, кВар |
rT, Ом |
xT, Ом |
Uвн, кВ |
Uнн, кВ |
19 |
112 |
4.38 |
86.7 |
115 |
11 |

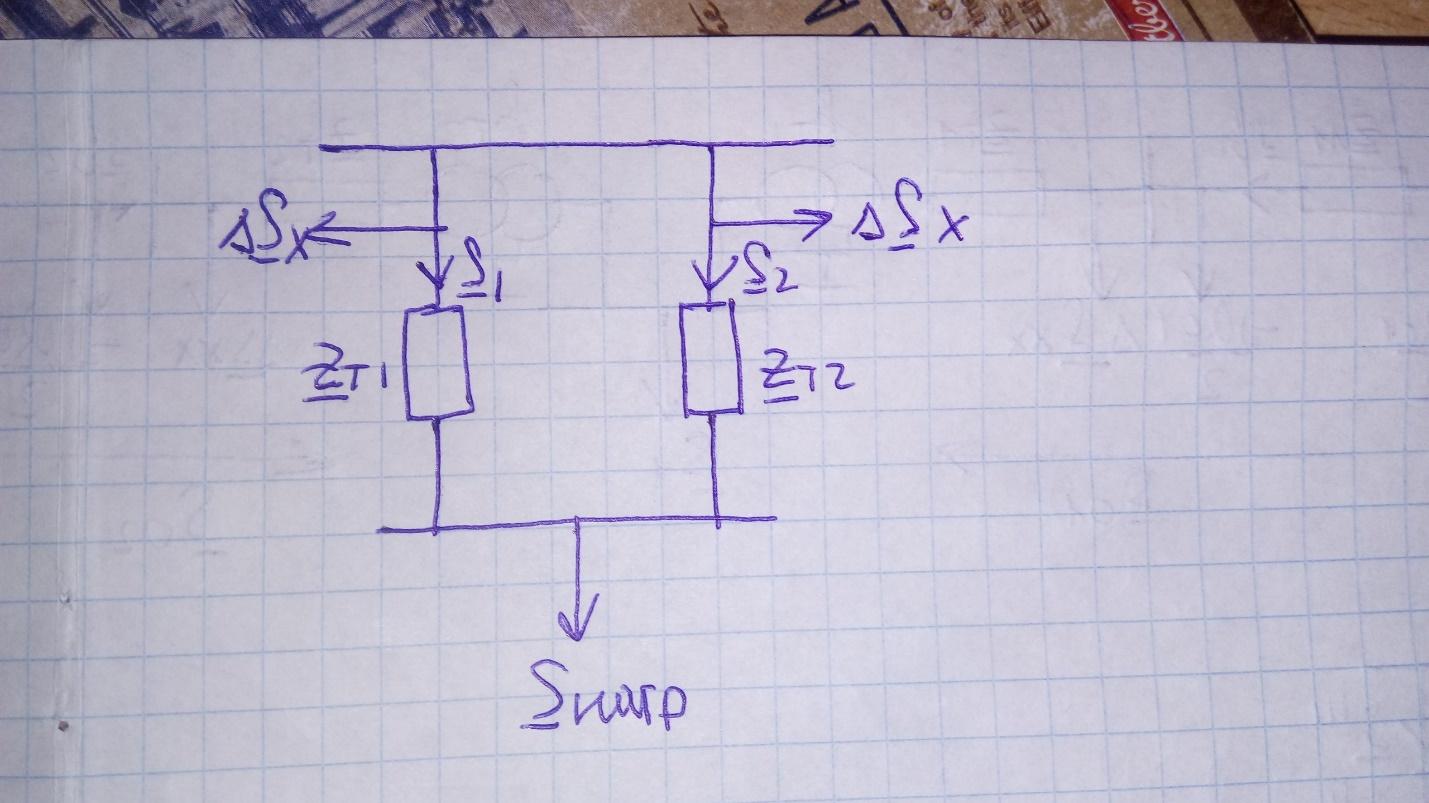

Составил схему замещения:
Рисунок 12 – Схема замещения

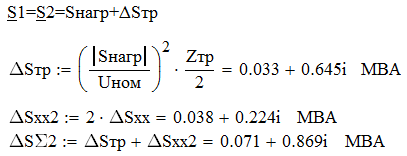

Нашел полное сопротивление трансформатора и потери холостого хода:
При работе двух трансформаторов:
Из графика находим потери электроэнергии, как площадь под графиком:

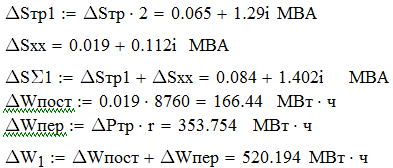

Нашел постоянные и переменные потери электроэнергии, затем сложив их нашел полные потери электроэнергии при работе двух трансформаторов:
Полные потери электроэнергии при работе двух трансформаторов:

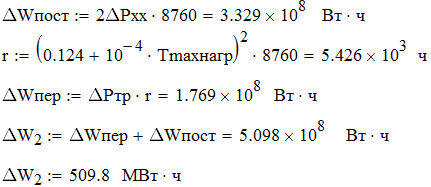

При работе одного трансформатора:
Полные потери электроэнергии при работе одного трансформатора:
Задача №12

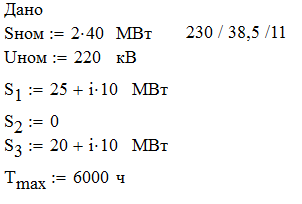

Записал данные:
Составил схему замещения:
Рисунок 13 – Схема замещения
Записал каталожные данные для трансформатора ТРДН 40000/220:
Rт, Ом |
Хт, Ом |
ΔРх, кВт |
Qх, квар |
|||||||
ВН |
СН |
НН |
ВН |
СН |
НН |
|
|
|||
3.6 |
3.6 |
3.6 |
165 |
0 |
125 |
55 |
440 |
Сопротивления ВН, СН и НН:

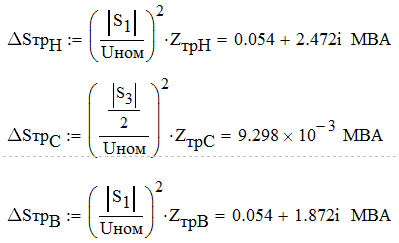

Нашел потери трансформатора на сторонах высшего, среднего и низшего напряжений:
Нашел постоянные и переменные потери электроэнергии через время наибольших потерь, затем сложив их нашел полные потери электроэнергии:
Ответ:

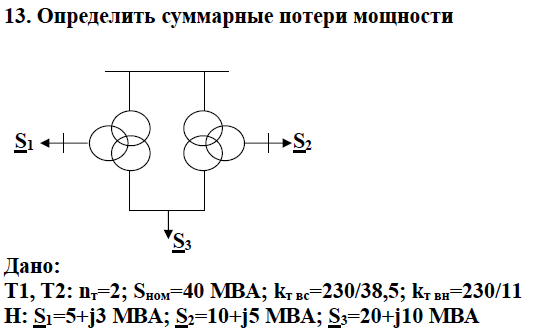

Задача №13

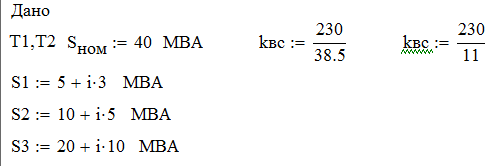

Записал данные:
Записал каталожные данные для трансформатора ТРДН 40000/220:
Rт, Ом |
Хт, Ом |
ΔРх, кВт |
Qх, квар |
|||||||
ВН |
СН |
НН |
ВН |
СН |
НН |
|
|
|||
3.6 |
3.6 |
3.6 |
165 |
0 |
125 |
55 |
440 |

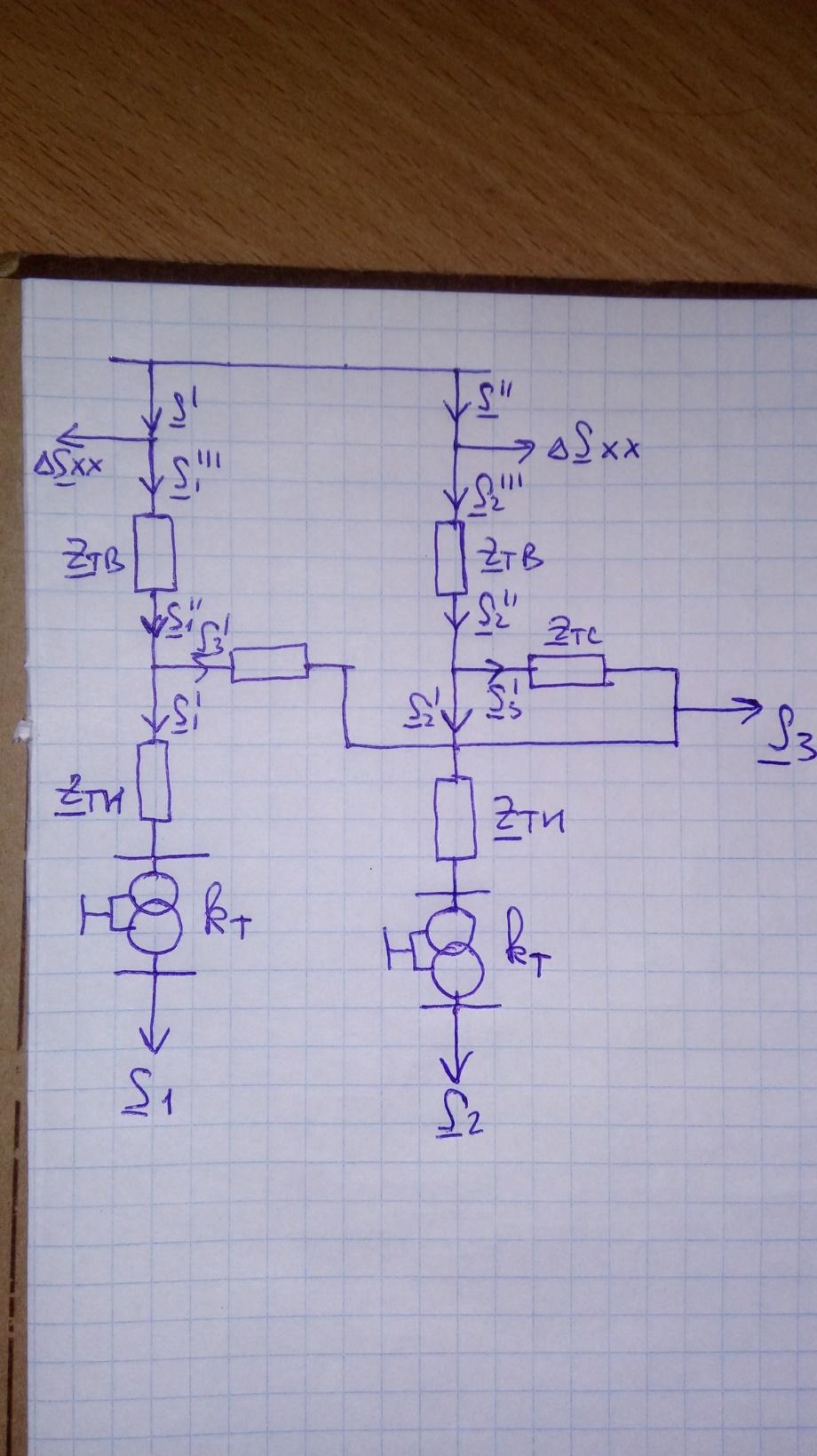

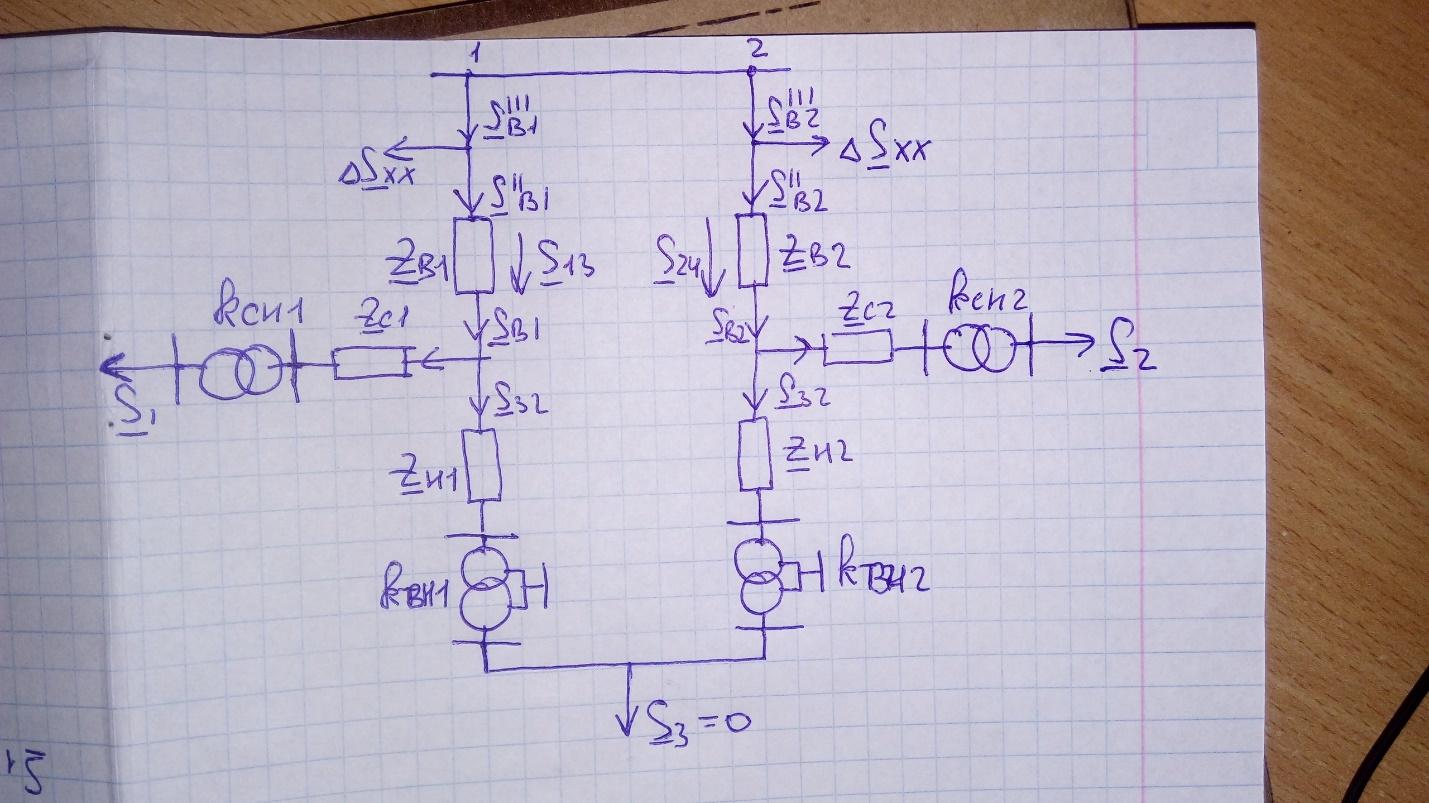

Составил схему замещения:
Рисунок 14 – Схема замещения

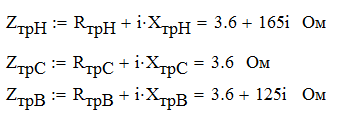

Сопротивления ВН, СН и НН:

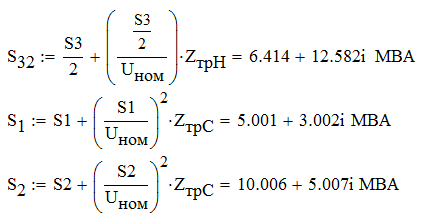

Нашел потоки мощности:
Нашел потоки мощности на шинах высшего напряжения трансформаторов 1 и 2 по второму закону Кирхгофа:

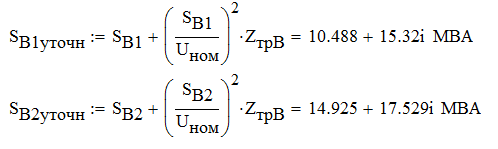

Нашел уточненные потоки мощности на шинах высшего напряжения трансформаторов 1 и 2:
Нашел потери холостого хода для трансформаторов 1 и 2:
Нашел потери мощности:
Ответ:
