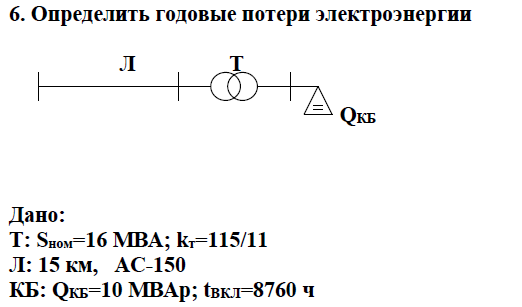

Задача №6

Записал данные:

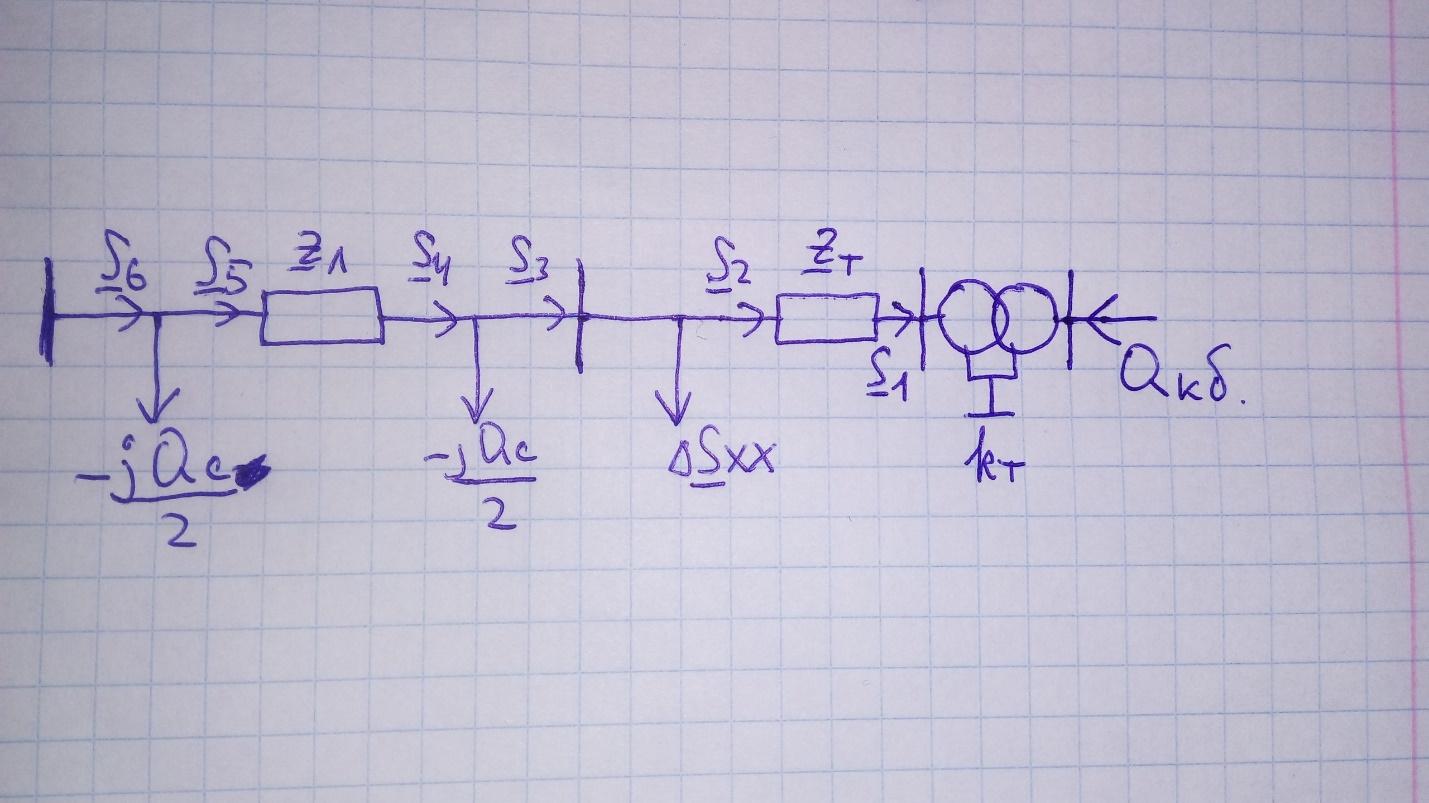

Сделал схему замещения:

Рисунок 7 – Схема замещения

Записал каталожные данные для трансформатора ТДН 16000/110:

ΔPХ, кВт	ΔQХ, кВар	rT, Ом	xT, Ом
19	112	4.38	86.7

Записал каталожные данные ЛЭП АС 150/19:

ro, Ом/км	x0, Ом/км	b0, См/км
0.204	0.420	2.707*106

Нашел потери холостого хода:

Нашел потери трансформатора:

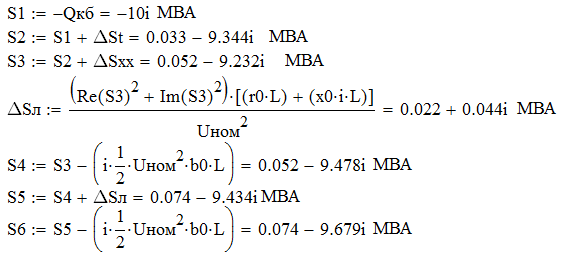

Рассчитал зарядную мощность:

Далее по второму закону Кирхгофа рассчитал потоки мощности:

Определил постоянные потери:

Определил переменные потери:

Тогда полные потери:

Ответ:

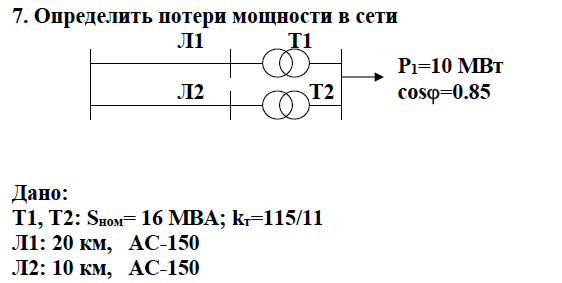

Задача №7

Записал данные:

Записал каталожные данные для трансформатора ТДН 16000/110:

ΔPХ, кВт	ΔQХ, кВар	rT, Ом	xT, Ом
19	112	4.38	86.7

Записал каталожные данные ЛЭП АС 150/19:

ro, Ом/км	x0, Ом/км	b0, См/км
0.204	0.420	2.707*106

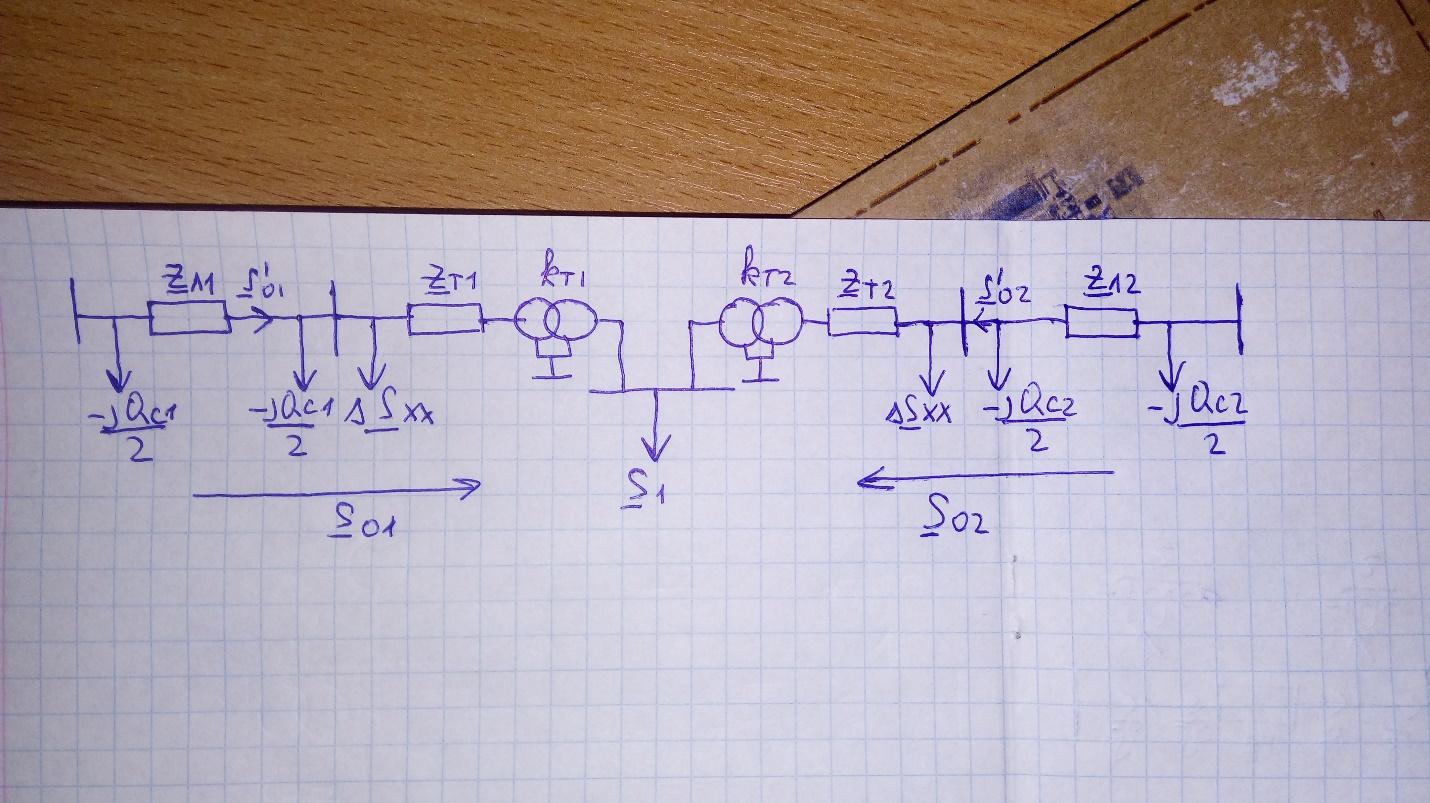

Схема замещения:

Рисунок 8 – Схема замещения

Нашел потери холостого хода:

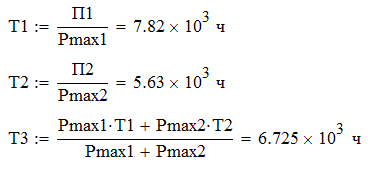

Нашел мощность нагрузки:

Нашел реактивную мощность:

Нашел полную мощность:

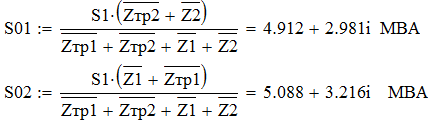

Потоки S₀₂ и S₀₁ по закону сохранения энергии:

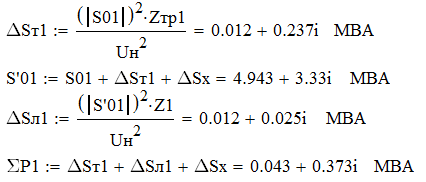

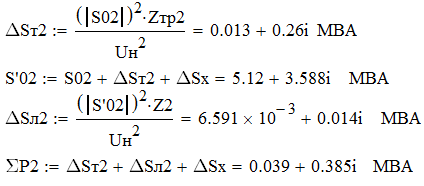

Нашел суммарные потери линии 1:

Нашел суммарные потери линии 2:

Полные потери: Ответ:

Задача №8

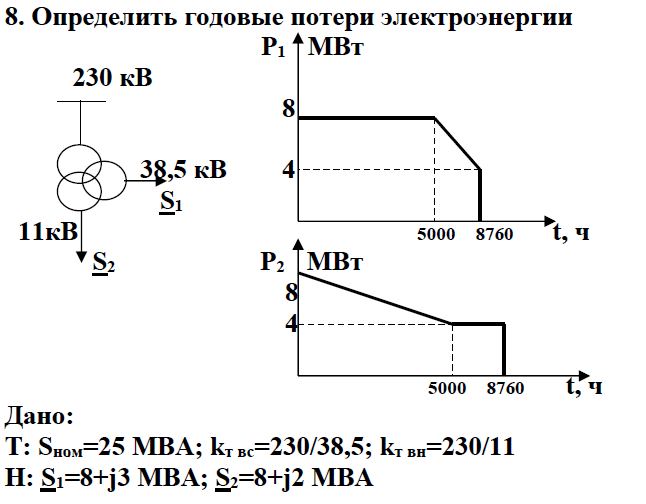

Записал данные:

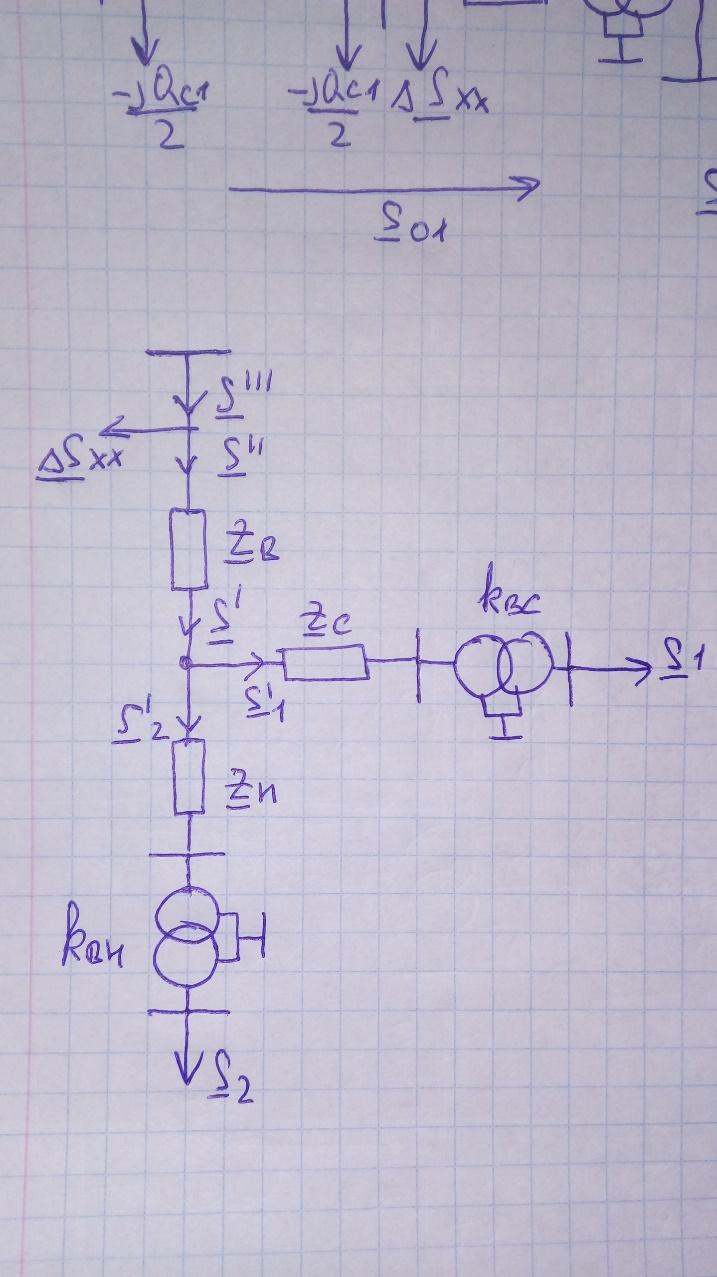

Составил схему замещения:

Рисунок 9 – Схема замещения

Записал каталожные данные для трансформатора ТДТН 25000/220:

Rт, Ом				Хт, Ом				ΔРх, кВт		Qх, квар
ВН	СН	НН	ВН		СН	НН
5.7	5.7	5.7	275		0	148	50		300

Потери холостого хода трансформатора:

Определил потери мощности на НН, СН, ВН:

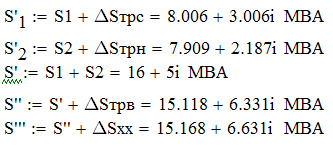

По второму закону Кирхгофа нашел потоки мощности:

Нашел потери, как площадь под графиком:

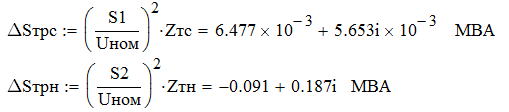

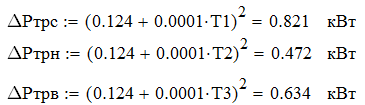

Нашел потери мощности на сторонах среднего, высшего и низшего напряжений:

Нашел переменные потери электроэнергии на сторонах среднего, высшего и низшего напряжений:

Нашел постоянные потери и полные переменные потери электроэнергии:

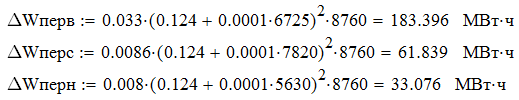

Нашел потери электроэнергии за год:

Ответ:

Задача №9

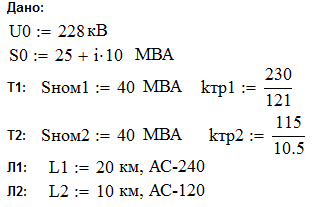

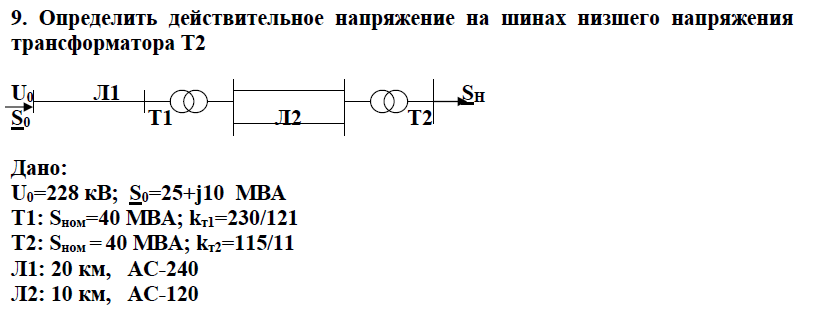

Записал данные:

Составил схему замещения:

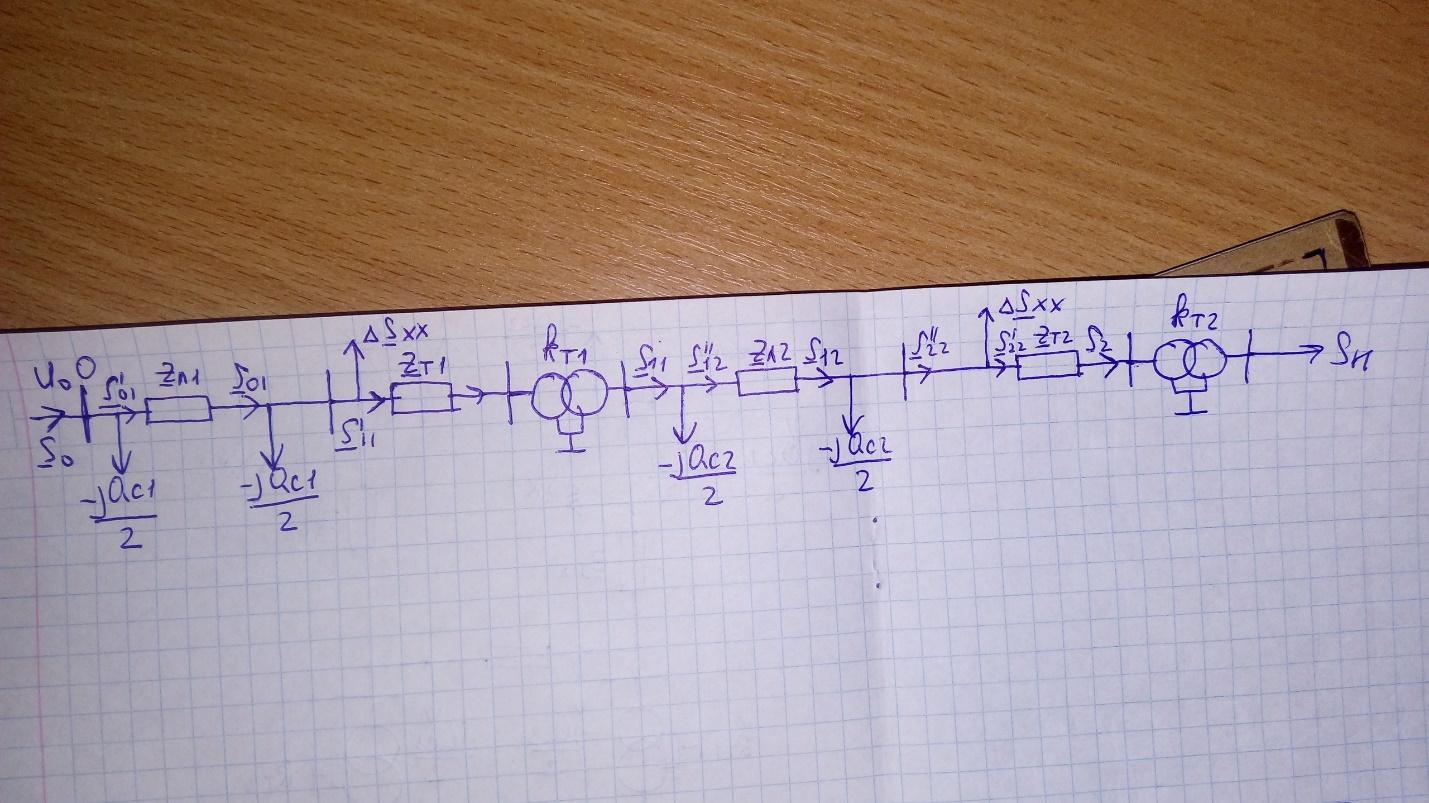

Рисунок 10 – Схема замещения

Записал каталожные данные для трансформатора ТРДН 40000/220:

Rт, Ом				Хт, Ом				ΔРх, кВт		Qх, квар
ВН	СН	НН	ВН		СН	НН
3.6	3.6	3.6	165		0	125	55		440

Записал каталожные данные для трансформатора ТРДН 40000/110:

ΔPХ, кВт	ΔQХ, кВар	RT, Ом	XT, Ом
36	260	1.4	34.7

Записал каталожные данные ЛЭП АС 240/32:

ro, Ом/км	x0, Ом/км	b0, См/км
0.118	0.435	2.604*106

Записал каталожные данные ЛЭП АС 120/19:

ro, Ом/км	x0, Ом/км	b0, См/км
0.244	0.427	2.658*106

Определил полное сопротивление трансформатора 1:

Определил потери холостого хода трансформатора 1:

Определил полное сопротивление трансформатора 1:

Определил потери холостого хода трансформатора 1:

Нашел параметры линии 1:

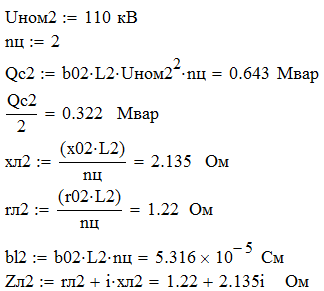

Нашел параметры линии 2:

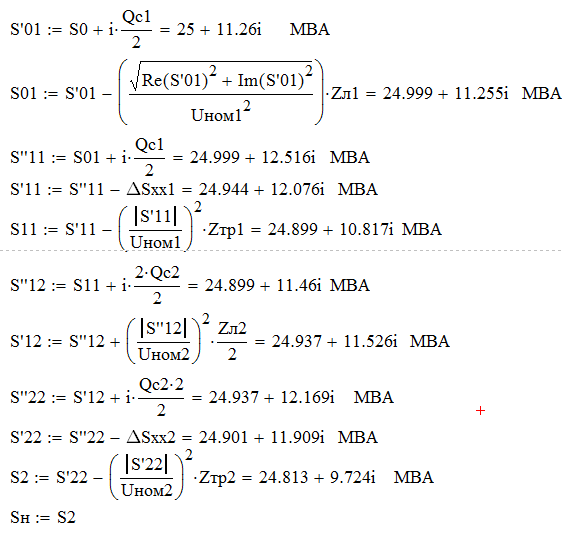

Нашел потоки мощности по второму закону Кирхгофа:

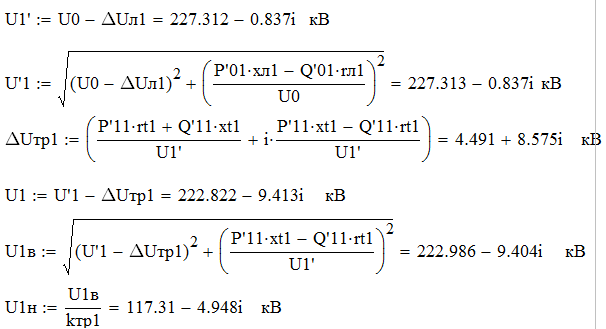

Нашел напряжение линии 1:

Нашел напряжение на высшей и низшей шинах трансформатора 1:

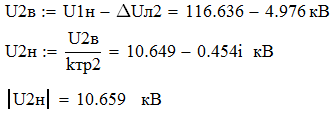

Нашел напряжение на высшей и низшей шинах трансформатора 2:

Нашел напряжение линии 2: Ответ:
