Задача №3
Записал данные:
Записал каталожные данные для трансформатора ТДТН 10000/110:
|
Rт, Ом |
Хт, Ом |
ΔРх, кВт |
Qх, квар |
|||||||
|
ВН |
СН |
НН |
ВН |
СН |
НН |
|
|
|||
|
5 |
5 |
5 |
142.2 |
0 |
82.7 |
17 |
110 |
|||
Записал каталожные данные ЛЭП АС 120/19:
|
ro, Ом/км |
x0, Ом/км |
b0, См/км |
|
0.244 |
0.427 |
2.658*106 |
Записал каталожные данные ЛЭП АС 70/11:
|
ro, Ом/км |
x0, Ом/км |
b0, См/км |
|
0.244 |
0.420 |
2.707*106 |
Так как линия 2 на 35кВт, значит можно пренебречь зарядными мощностями.

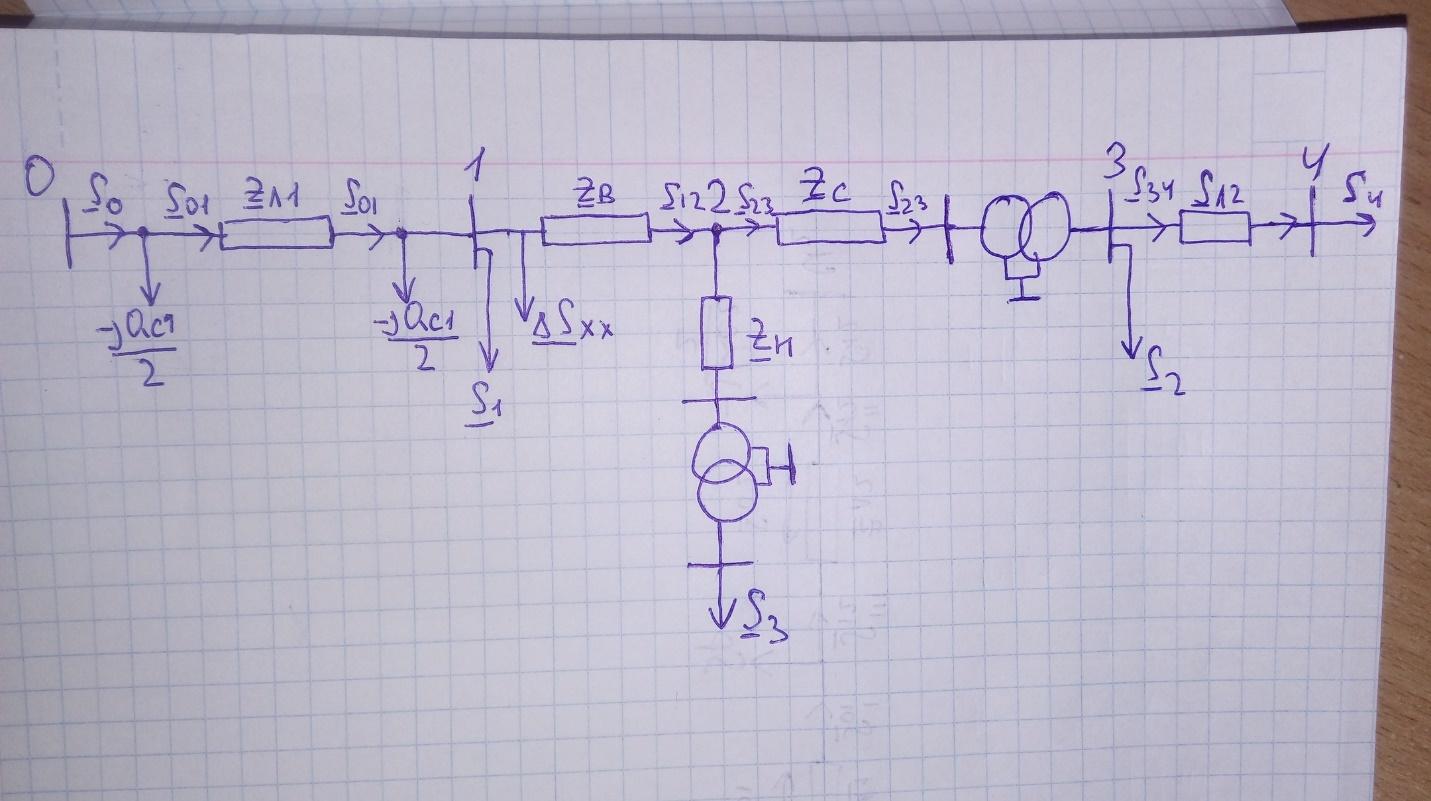

Сделал схему замещения:
Рисунок
4 – Схема замещения
Рассчитал сопротивления для обмоток трансформатора:
Рассчитал сопротивления для линий:
Рассчитал потери холостого хода для трансформатора:
Нашел зарядную мощность:

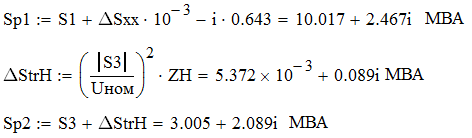

Далее нашел расчетные мощности и потери на НН:

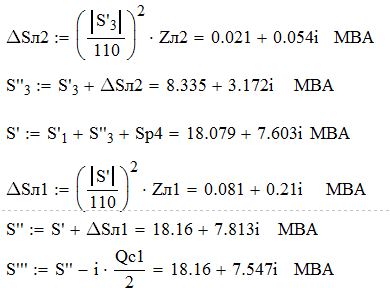

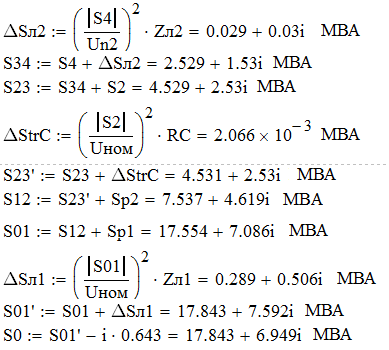

Посчитал потоки мощностей используя законы Кирхгофа:
Ответ:
Задача №4
Записал данные:

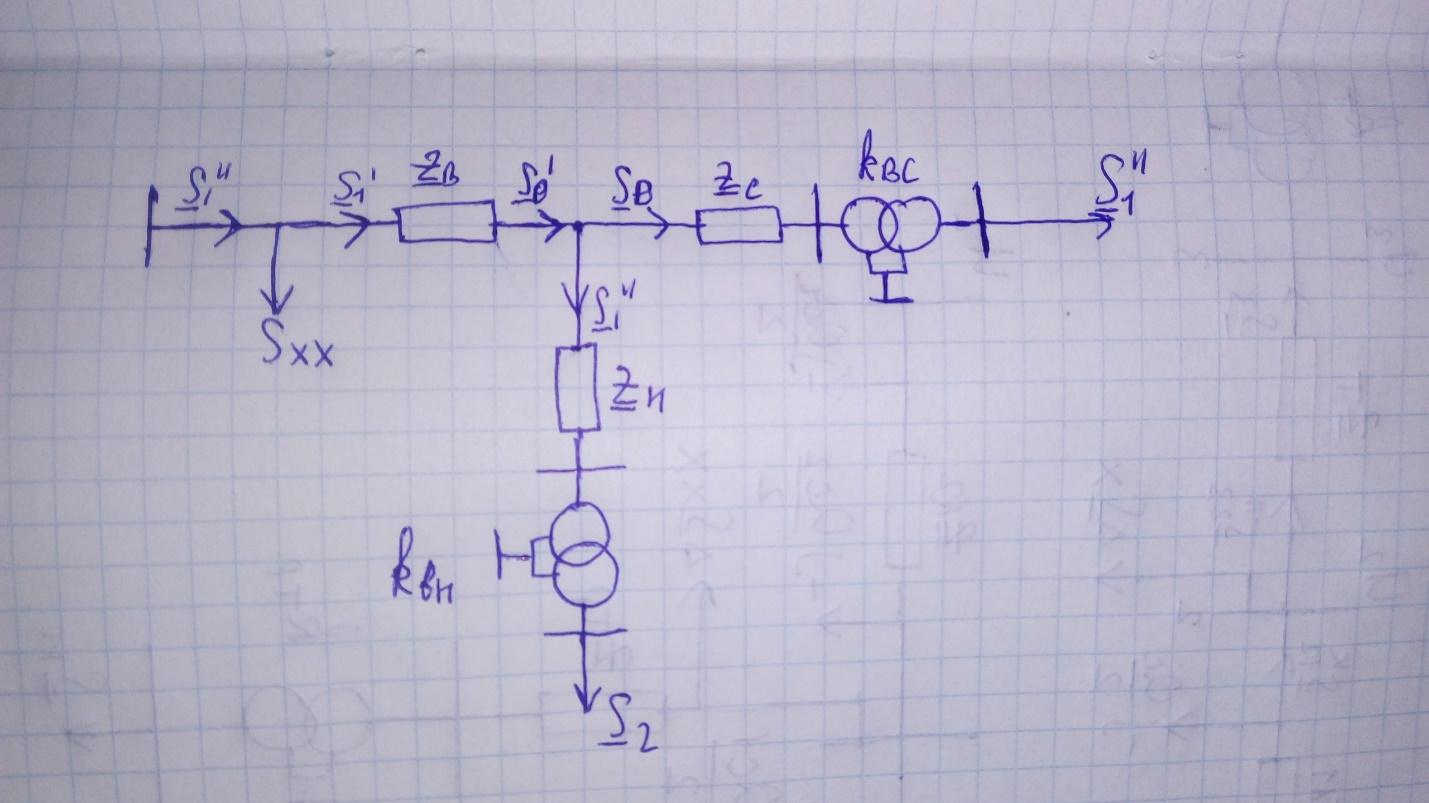

Составил
схему замещения:
Рисунок
5 – Схема замещения
Записал каталожные данные для трансформатора АТДЦТН 63000/220/110:
|
Rт, Ом |
Хт, Ом |
ΔРх, кВт |
Qх, квар |
|||||||
|
ВН |
СН |
НН |
ВН |
СН |
НН |
|
|
|||
|
1.4 |
1.4 |
2.8 |
104 |
0 |
195.6 |
45 |
315 |
|||
Записал каталожные данные ЛЭП АС 120/19:
|
ro, Ом/км |
x0, Ом/км |
b0, См/км |
|
0.244 |
0.427 |
2.658*106 |
Рассчитал сопротивления для обмоток трансформатора:
Определил потери мощности на НН:
И расчетный поток мощности:
Определил потери мощности на СН:
И расчетный поток мощности:
Суммарный расчетный поток:
Определил потери мощности на ВН:
И расчетный поток мощности:
Тогда поток мощности пришедший на трансформатор:
Далее нашел постоянные потери:

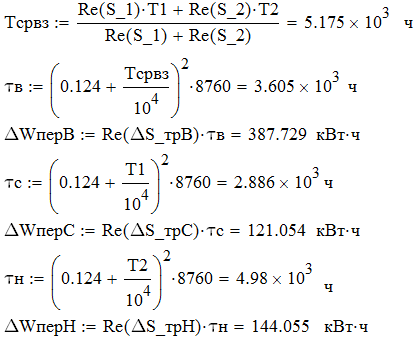

Нашел переменные потери для ВН, СН и НН:
Тогда полные переменные потери:
Полные потери мощности нашел как сумму полных переменной и постоянной мощностей:
Ответ:

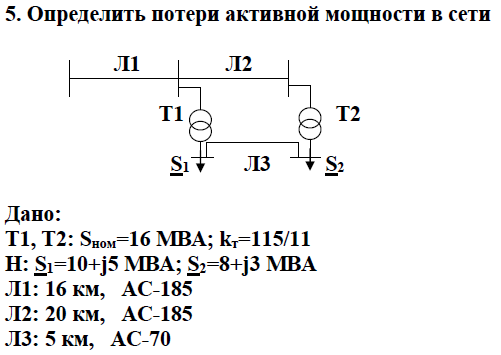

Задача №5
Записал данные:

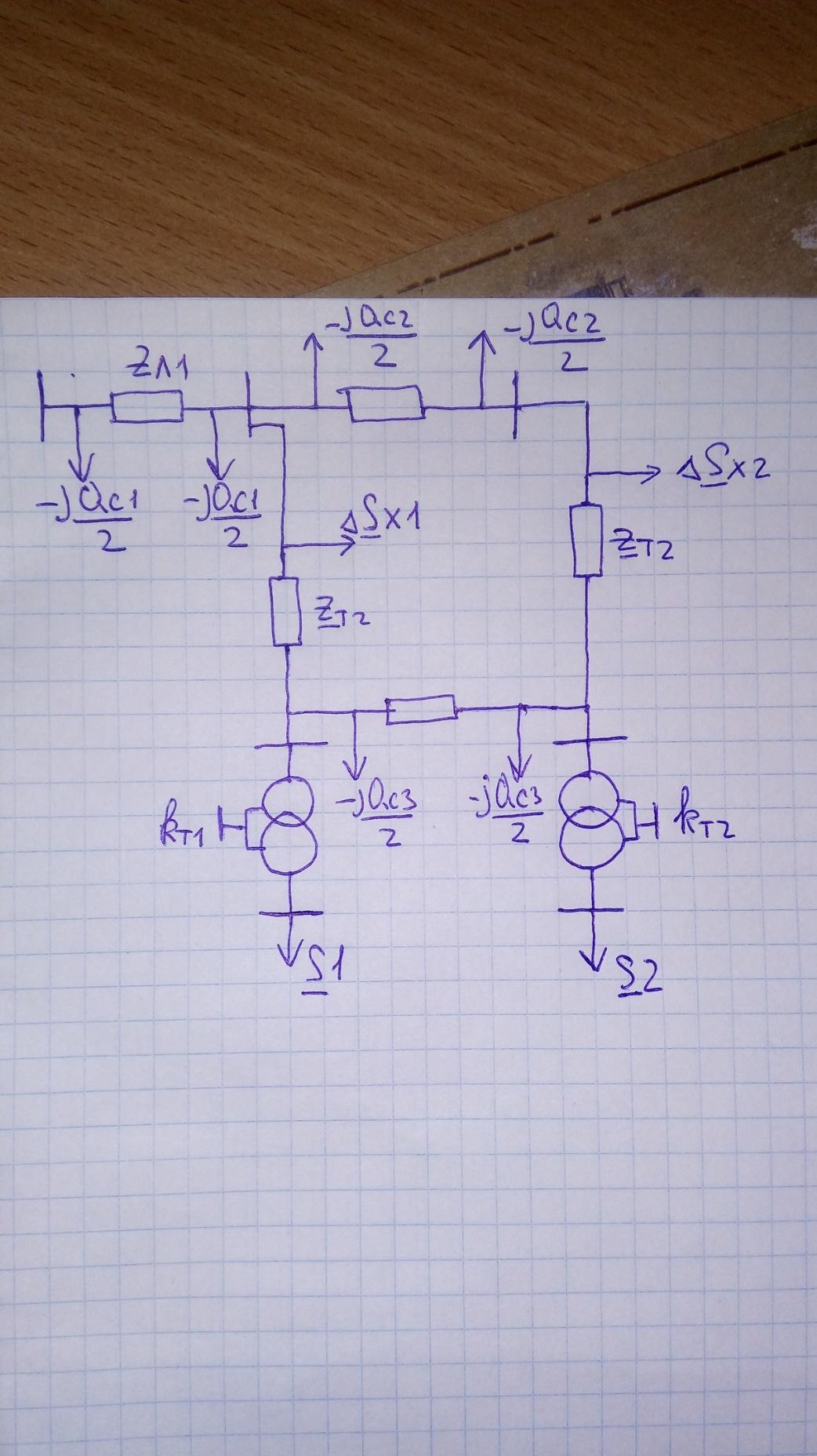

Составил схему замещения:
Рисунок
6 – Схема замещения
Записал каталожные данные для трансформатора ТДН 16000/110:
|
ΔPХ, кВт |
ΔQХ, кВар |
rT, Ом |
xT, Ом |
|
19 |
112 |
4.38 |
86.7 |
Записал каталожные данные ЛЭП АС 185/29:
|
ro, Ом/км |
x0, Ом/км |
b0, См/км |
|
0.159 |
0.413 |
2.747*106 |
Записал каталожные данные ЛЭП АС 70/11:
|
ro, Ом/км |
x0, Ом/км |
b0, См/км |
|
0.422 |
0.444 |
2.547*106 |
Нашел зарядные мощности линий:
Далее нашел расчетные мощности:
Рассчитал сопротивления трансформаторов:

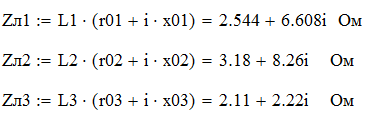

Рассчитал сопротивления линий:
Потоки головных участков с учетом потерь по правилу моментов:
Рассчитал остальные потери мощности по второму закону Кирхгофа:
Тогда потери активной мощности:
Ответ:
