Задача №1

Записал данные:

Составил схему замещения:

Рисунок 1 – Схема замещения

Записал каталожные данные ЛЭП АС 120/19:

ro, Ом/км	x0, Ом/км	b0, См/км
0.244	0.427	2.658*106

Записал каталожные данные для трансформатора ТРДН 40000/110:

ΔPХ, кВт	ΔQХ, кВар	RT, Ом	XT, Ом
36	260	1.4	34.7

Далее нашел сопротивление ЛЭП:

Далее нашел сопротивление трансформатора:

Определил потоки мощностей начиная с конца схемы замещения:

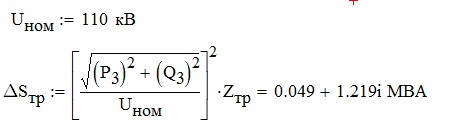

1 ) Потери мощности в суммарном сопротивлении трансформаторов:

2) Потери холостого хода трансформатора:

3) Поток в начале трансформаторной ветви:

4) Поток в конце ЛЭП:

5) Потери в сопротивлении ЛЭП:

6) Поток мощности в начале ЛЭП:

7) Зарядная мощность в начале линии:

8) Мощность S₁ от источника питания:

Затем нашел напряжения в узлах от начала схемы:

1) Падение напряжения в сопротивлении ЛЭП:

2) Посчитал напряжение в узле 2:

3) Нашел падение напряжения на суммарном сопротивлении трансформаторов:

4) Посчитал напряжение в узле 3:

5) Напряжение на вторичной обмотке трансформатора:

Низшее напряжение трансформатора U_НН=11 кВ

Высшее напряжение трансформатора U_ВН=115 кВ

6) Нашел предельный коэффициент трансформации с использованием, для этого сначала рассчитал напряжение последнего ответвления:

Предельный коэффициент трансформации:

7) Посчитал отрегулированное напряжение в узле 3:

Тогда мощность компенсирующего устройства определил как:

Ответ:

Задача №2

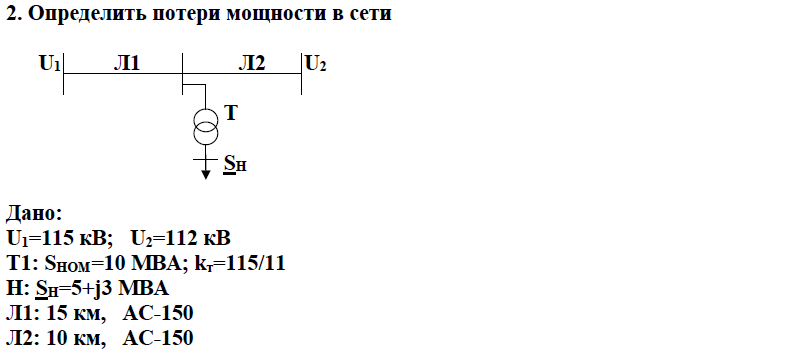

Записал данные:

Составил схему замещения:

Рисунок 2 – Схема замещения

Записал каталожные данные ЛЭП АС 150/19:

ro, Ом/км	x0, Ом/км	b0, См/км
0.204	0.420	2.707*106

Записал каталожные данные для трансформатора ТРДН 10000/110:

ΔPХ, кВт	ΔQХ, кВар	RT, Ом	XT, Ом
14	70	7,95	220,4

Сначала нужно рассчитать расчетную мощность, для этого найдем полное сопротивление трансформатора:

Так же рассчитываю потери холостого ходаи трансформатора и зарядную мощность:

Тогда рассчетная мощность равна:

Упростил схему:

Рисунок 3 – Упрощенная схема замещения

По правилу моментов нашел потоки мощности:

Нашел сопротивление линий:

Токда уравнительный поток:

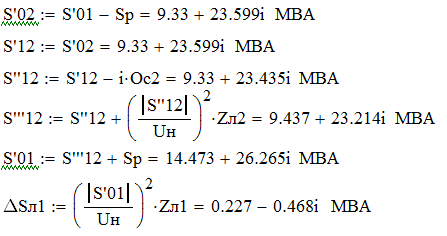

По методу наложения нашел потоки мощности:

По второму закону кирхгофа нашел потоки мощности в первой и второй линии:

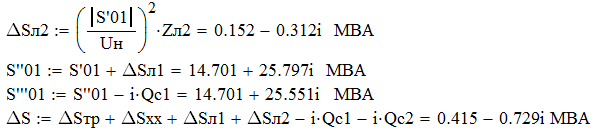

Нужные нам потери тогда:

Ответ:
