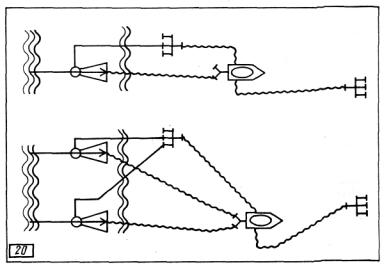

гидроэлеваторных систем (рис. ниже). Ими можно забирать воду в глубины до 20 м или на расстояние до 100 м по горизонтали, используя струйные насосы Г-600.
Подача воды к месту пожара с использованием гидроэлеваторов
7.3. Требования безопасности, предъявляемые к пожарно-техническому вооружению.
Пожарные стволы, пожарные колонки, разветвления, переходники, водосборники и т.д.
Сроки испытания: один раз в год.
Порядок испытания: Прочность и герметичность корпусов указанного оборудования должна быть обеспечена при гидравлическом давлении, в 1,5 раза превышающем рабочее, герметичность соединений - при рабочем давлении. При этом не допускается появление следов воды в виде капель на наружных поверхностях деталей и в местах соединений.
Выдвижная пожарная 3-х коленная лестница.
Требования безопасности: при установке выдвижной пожарной лестницы необходимо: - устанавливать выдвижную лестницу в 1,5 - 2 метрах от стены, угол наклона
лестницы 80 - 83 град.; |
|
- выдвигать колена выдвижной лестницы равномерно, без рывков, не |
допуская |
накручивания веревки на руки; |
|
- удерживать выдвижную лестницу при выдвижении за тетивы первого |
колена, не |
допуская охвата пальцами внутренней стороны тетивы; |
|
-поддерживать равновесие выдвижной лестницы во время ее выдвижения; проверять механизм фиксации в выдвинутом положении.
Подъем или спуск по выдвижной лестнице допускается после того, как:
-кулачки валика-останова оперлись о ступеньку колена выдвижной лестницы;
-выдвижная лестница прислонена к зданию (сооружению) и поддерживается за тетивы первого колена пожарным;
-выдвижная лестница выдвинута на такую длину, чтобы над карнизом здания, подоконником и т.п. выступали не менее двух ступеней верхнего колена.
21
При работе с выдвижной лестницей необходимо: |
|
|
||||
- устанавливать ее, как правило, в тех местах, |
где она в случае |
наклона |
или падения |
|||
не соприкоснется с линиями электрических и |
радиосетей. Если такая |
возможность |
||||
отсутствует, |
необходимо для |
установки и уборки выдвижной лестницы выделять |
||||
трех человек, |
один |
из |
которых должен оставаться |
для |
подстраховки |
|
поднимающихся и
-выдвинутой выдвижной лестницы от падения до окончания работ;
-установку выдвижной лестницы к металлической кровле объекта разрешается производить только после обесточивания предприятия.
При подъеме (спуске) по выдвижной лестнице следует смотреть перед собой,
обхватывая ступени пальцами. При проведении |
занятий по обучению личного |
состава подразделений ГПС работе со штурмовой |
и трехколенной лестницами на |
площадках этажей учебной башни выставляется личный состав подразделений ГПС для оказания помощи обучающимся.
Сроки испытания: ручные пожарные лестницы должны испытываться один раз в год и
после каждого ремонта. Перед использованием их на соревнованиях |
на |
них |
||||||
представляются |
акты. |
Использовать |
ручные |
пожарные лестницы, |
имеющие |
|||
неисправности, |
повреждения основных |
частей |
или не |
выдержавшие испытания, |
||||
не разрешается. |
|
|
|
|
|
|
|
|
Порядок испытания: устанавливается на твердом |
грунте, |
выдвигается |
на |
полную |
||||
высоту и прислоняется к стене под углом 75 град. к горизонтали (2,8 |
м от стены |
|||||||
до башмаков |
лестницы). |
В таком положении каждое колено нагружается посредине |
||||||
грузом в 100 |
кг на 2 мин. Веревка должна выдержать натяжение в 200 |
кг без |
||||||
деформации.
После испытания выдвижная лестница не должна иметь повреждений, колена должны выдвигаться и опускаться без заедания.
Штурмовая лестница. |
|
|
|
|
|
|
Требования безопасности: занятия |
по подъему в этажи |
учебной |
башни с помощью |
|||
штурмовой |
и выдвижной лестниц проводятся только после того, |
как руководитель |
||||
занятий |
лично |
проверит |
состояние |
страхующего |
приспособления, |
|
предохранительной |
подушки |
учебной |
башни, |
проинструктирует людей, |
||
выделенных для страховки на этажах. Все виды работ выполняются в боевой одежде
и в касках. |
|
|
|
|
|
|
|
Во время |
работ |
с ручными пожарными |
лестницами на |
занятиях, учениях |
|||
или пожаре необходимо: |
|
|
|
|
|
||
- не допускать подъем и спуск более |
одного человека на одно |
колено |
выдвижной |
||||
лестницы, |
а |
также |
штурмовую |
лестницу |
и лестницу-палку; |
удерживать |
|
выдвижную |
лестницу во время подъема или спуска по ней людей. При |
работе на |
|||||
лестнице со стволом или инструментом |
работающий со стволом или инструментом |
||||||
должен закрепляться за ступени лестницы с помощью поясного карабина пожарного;
- при подъеме по выдвижной лестнице с инструментом принять меры, |
исключающие |
|
его падение. |
|
|
Порядок испытания: подвешивается свободно за |
конец крюка и каждая тетива на |
|
уровне 2 ступени снизу нагружается грузом в 80 |
кг (всего 160 кг) |
на 2 минуты. |
22
После испытания |
штурмовая |
лестница не должна иметь трещин и остаточной |
|||||||||
деформации |
крюка |
|
|
|
|
|
|
|
|
|
|
Лестница-палка. |
|
|
|
|
|
|
|
|
|
|
|
Порядок испытания: |
При |
|
испытании |
устанавливается |
на твердом |
грунте, |
|||||
прислоняется |
под |
углом |
75 |
град. |
к |
горизонтали |
и |
нагружается |
посредине |
||
грузом 120 |
кг на 2 минуты. |
После снятия |
нагрузки |
лестница-палка |
не должна |
||||||
иметь никаких повреждений, |
должна легко и плотно складываться. |
|
|||||||||
Для испытания ручных |
пожарных |
лестниц |
вместо подвешивания груза может |
||||||||
применяться динамометр. |
|
|
|
|
|
|
|
|
|
||
Пояса пожарные, спасательные и поясные карабины пожарные.
Техника безопасности: Перед заступлением на боевое дежурство пояса пожарные, а также пожарные поясные карабины (далее - карабины) подлежат тщательному осмотру.
Пояс пожарный снимается с боевого расчета при:
-повреждении поясной ленты (надрыв, порез); - неисправности (поломки, погнутости) пряжки и шпилек пряжки;
-нарушении целостности заклепок и отсутствии на них шайб; - порыве заклепками или блочками материала поясной ленты;
-отсутствии хомутика для закладывания конца пояса; - наличии трещин и вмятин на поверхности блочков или отсутствии хотя бы одного из них;
-наличии разрывов кожаной облицовки пояса.
Карабин снимается с боевого расчета, если:
- имеется его деформация (затвор не открывается или не полностью закрывается); - пружина не обеспечивает закрытие замка карабина, а также имеются выступы и
шероховатости (неровности) в замке затвора и в |
месте шарнирного |
крепления |
||
затвора. |
|
|
|
|
Сроки испытания: Пояса пожарные, спасательные и поясные карабины |
пожарные |
|||
испытываются на прочность один раз в год. |
|
|
|
|
Порядок испытания: Для испытания пояс |
надевается |
на прочную |
консольную или |
|
балочную конструкцию диаметром не менее 300 мм и застегивается на пряжку. |
||||
К карабину, закрепленному на полукольце пояса, подвешивается |
без рывков груз |
|||
350 кг на 5 мин. (для поясов пожарных спасательных |
350 кг/5 мин.). После снятия |
|||
нагрузки на поясе не должно быть никаких разрывов |
и других повреждений поясной |
|||
ленты, пряжек, заклепок и др. Карабин |
не должен иметь измененной формы и |
|||
целостности материала. Затвор карабина должен свободно открываться и плотно закрываться. Испытания поясов карабинов могут производиться на стенде с помощью динамометра
Спасательные веревки.
Требования безопасности: Спасательные веревки, состоящие на вооружении, должны соответствовать требованиям НПБ, иметь коуши, храниться в чехлах, смотанные в клубок. Один из концов спасательной веревки у обвязки петли обшивается белой тесьмой (2 - 5 см ширины), на котором указываются инвентарный номер и дата последнего испытания. Нанесение инвентарного номера на металлические кольца крепления концов веревки производится путем кернения или
23
гравировки. |
Нанесение инвентарного |
номера на металлические кольца крепления |
|||||
концов |
веревки стирающимися, |
выцветающими средствами (краска, маркер, |
|||||
фломастер) запрещается. На чехле крепится бирка с указанием |
даты последнего |
||||||
испытания и указанием инвентарного номера спасательной веревки. |
|
||||||
Спасательная |
веревка |
проверяется наружным |
осмотром |
командирами |
|||
отделений |
не реже одного раза в 10 дней с занесением |
результатов осмотра в |
|||||
журнал |
испытаний |
ПТВ, |
а |
начальниками |
караулов - |
перед каждым |
|
использованием на занятиях и после каждого применения на пожаре. Спасательная
веревка не должна иметь местных утолщений и |
повышенной влажности, |
порывы |
||
отдельных нитей допускаются, но не более 15 штук на 200 мм длины веревки. |
||||
Перед проведением занятий и после каждого использования |
спасательной |
веревки |
||
под руководством начальника караула должна проводиться |
практическая |
проверка |
||
ее прочности. Для проверки на |
размотанной |
и закрепленной на всю длину |
||
(допускается через блок) спасательной веревке подтягиваются и зависают на 1 - 2
секунды три |
человека. |
Если после снятия нагрузки удлинение спасательной |
||||
веревки сохранится, |
она признается непригодной для спасательных работ (занятий) |
|||||
и с боевого расчета снимается. |
|
|
||||
Срок испытания: на прочность один раз в 6 месяцев. |
|
|||||
Порядок испытания: |
Для |
испытания спасательную веревку |
распускают на всю |
|||
длину |
и к одному |
концу |
подвешенной спасательной веревки прикрепляют груз |
|||
в 350 |
кг на 5 мин. После снятия нагрузки на |
спасательной |
веревке не должно |
|||
быть |
никаких |
повреждений, остаточное |
удлинение спасательной веревки не |
|||
должно превышать 5% первоначальной ее длины. Спасательную веревку можно испытывать и в горизонтальном положении через блок.
Статическое |
испытание |
спасательной веревки: |
спасательная |
веревка |
|
пропускается через блоки и замок. При этом замок должен |
прочно |
удерживать |
|||
спасательную веревку. После снятия нагрузки на спасательной |
веревке |
не должно |
|||
быть никаких повреждений, а |
удлинение не должно превышать 5% первоначальной |
||||
длины.
Динамическое испытание спасательной веревки: к концу спасательной
веревки, пропущенной через блоки и замок, на карабине |
подвешивается и |
|
сбрасывается с подоконника 3 этажа груз в 150 кг. При |
сбрасывании |
груза |
спасательная веревка не должна пробуксовывать более 30 см. |
|
|
Рукавные задержки.
Сроки испытания: испытания рукавных задержек на прочность производятся один раз в год.
Порядок испытания: Для испытания задержка подвешивается крюком на плоскую поверхность балки (подоконника и др.) и на застегнутую петлю ее подвешивается груз в 200 кг на 5 мин. После снятия нагрузки крюк рукавной задержки не должен иметь деформации, а тесьма - разрывов и других повреждений.
Электрозащитные средства.
Сроки испытания: - перчатки резиновые диэлектрические - один раз в 6 месяцев;
-галоши резиновые диэлектрические - один раз в 3 года;
-боты резиновые диэлектрические - один раз в 3 года;
-ножницы для резки электропроводов с изолированными ручками - один раз в год.
24
Отбраковка ковриков резиновых диэлектрических при внешних осмотрах не реже 1 раза в год.
Рукавные мостки
Рукавные мостки предназначены для защиты пожарных рукавов и коммуникаций аварийноспасательного оборудования (пневмошланги, электрокабали и т.п.) при их прокладке через проезжую часть дороги. Рукавные мостки изготавливаются из резино-пластикового материала SBR/NR 65 ShA и выдерживают без деформации нагрузку от автотранспорта из расчета 10 тон на ось автомобиля. Конструкция мостка позволяет одновременно защищать 2 пожарных рукава диаметром 89 мм. Мостки предназначены для использования в диапазоне температур от плюс 120 до минус 30 градусов по Цельсию
Габаритные размеры мостка:
длина (по движению автомобиля) - 860 мм; ширина - 300 мм; высота - 105 мм.
Вес - 14 кг.
Ранцевое устройство пожаротушения (РУПТ)
|
|
Ранцевые |
устройства пожаротушения |
|
|
предназначены для подавления локальных |
|||
|
очагов пожара твердых горючих веществ, |
|||
|
горючих |
жидкостей |
и |
|
|
электрооборудования, находящегося |
под |
||
|
напряжением, в бытовых и служебных |
|||
|
помещениях, а также на открытом |
|||
|
пространстве. |
|
|
|
|
|
Основные технические параметры и |
||
|
|
характеристики РУПТ |
|
|
|
|
|
|
|
Наименование показателей |
|
Значения показателей |
|
|
|
|
|
|
|
2. Количество тушащей жидкости, л |
|
|
10 |
|
3. Дальность струи, м: |
|
|
|
|
- максимальная |
|
|
9 - 12 |
|
- режим распыливания |
|
|
|
|
|
|
2,5 - 4,5 |
|
|
|
|
|
|
|
|
|
|
|
|
25
|
4. Дисперсность капель воды, мкм |
|
|
|
|
около 100 |
|
|
|
|||||
|
5. Скорость струи на выходе из |
|
|
|
80 |
|
|
|
|
|||||
|
ствола, м/с, не менее |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
6. Интенсивность подачи жидкости, |
|
|
|
0,4 |
|
|
|
|
|||||
|
л/с |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7. Масса в заправленном состоянии, |
|
|
|
|
|
|
|
|
|||||
|
кг: |
|
|
|
|
|
|
|
16,5 |
|
|
|
|
|
|
- без дыхательной системы |
|
|
|
|
|
|
|
||||||
|
|
|
|
|
до 22 |
|
|
|
||||||
|
- с дыхательной системой (с бал. 2 л) |
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
||||||
|
8. Габариты, мм |
|
|
|
|
|
600 х 450 х 300 |
|
|
|||||
|
9. Огнетушащая способность |
|
|
|
|
|
|
|
|
|
||||
|
модельного очага пожара: |
|
|
|
|
|
|
|
|
|
|
|
||
|
- по классу А (РУПТ-1) |
|
|
|
|
|
|
15А |
|
|
|
|||
|
- по классу А (РУПТ-2) |
|
|
|
|
|
|
10А |
|
|
|
|||
|
- по классу B |
|
|
|
|
|
|
233В |
|
|
|
|||
|
|
|
|
|
|
Таблица |
|
|
|
|
|
|
||
|
|
водоотдачи водопроводных сетей |
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Напор в |
Вид |
|
|
|
|
|
Диаметр труб мм. |
|
|
|
||||
сети, |
водопроводной |
|
100 |
|
125 |
150 |
|
200 |
|
250 |
300 |
|
||
атм. |
сети |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
Водоотдача водопроводных сетей, л/с |
|
|
|||||||
1,0 |
тупиковая |
|
10 |
|
20 |
|
25 |
|
30 |
|
40 |
55 |
|
|
|
|
кольцевая |
|
25 |
|
40 |
|
55 |
|
65 |
|
85 |
115 |
|
2,0 |
тупиковая |
|
14 |
|
25 |
|
30 |
|
45 |
|
55 |
80 |
|
|
|
|
кольцевая |
|
30 |
|
60 |
|
70 |
|
90 |
|
115 |
170 |
|
3,0 |
тупиковая |
|
17 |
|
35 |
|
40 |
|
55 |
|
70 |
95 |
|
|
|
|
кольцевая |
|
40 |
|
70 |
|
80 |
|
110 |
|
145 |
205 |
|
4,0 |
тупиковая |
|
21 |
|
40 |
|
45 |
|
60 |
|
80 |
110 |
|
|
|
|
кольцевая |
|
45 |
|
85 |
|
95 |
|
130 |
|
185 |
235 |
|
5,0 |
тупиковая |
|
24 |
|
45 |
|
50 |
|
70 |
|
90 |
120 |
|
|
|
|
кольцевая |
|
50 |
|
90 |
|
105 |
|
145 |
|
200 |
265 |
|
Расход воды колонки в зависимости от напора пожарного гидранта
Напор у гидранта |
Диаметр патрубка, мм. |
||
м.вод.ст. |
66 |
|
77 |
|
|
Расход воды, л/с |
|
10 |
16, 6 |
|
26, 3 |
15 |
20, 3 |
|
32, 0 |
20 |
23, 5 |
|
37, 1 |
25 |
26, 3 |
|
41, 5 |
30 |
28, 8 |
|
45,5 |
35 |
31, 0 |
|
49,0 |
40 |
33, 3 |
|
52, 3 |
26
45 |
35, 3 |
55, 1 |
50 |
37, 1 |
58, 5 |
27
РАССТОЯНИЕ МЕЖДУ АВТОНАСОСАМИ ПРИ РАБОТЕ В ПЕРЕКАЧКУ ПО ПРОРЕЗИНЕННЫМ РУКАВАМ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НАПОР У ПРОМЕЖУТОЧНОГО НАСОСА, М |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СХЕМЫ ПОДАЧИ ВОДЫ |
d |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
|
90 |
95 |
100 |
||||||||||||||||||||||||
|
|
|
|
ДЛИНА МАГИСТРАЛЬНОЙ ЛИНИИ МЕЖДУ |
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НАСОСАМИ, В РУКАВАХ |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 РС-50 |
66 |
23 |
26 |
29 |
32 |
35 |
38 |
41 |
44 |
|
47 |
50 |
53 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
77 |
53 |
60 |
66 |
73 |
80 |
86 |
93 |
10 |
|
10 |
11 |
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
6 |
3 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 РС-50 |
66 |
10 |
11 |
13 |
14 |
15 |
17 |
18 |
19 |
|
21 |
22 |
23 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
77 |
23 |
26 |
29 |
32 |
35 |
38 |
41 |
44 |
|
47 |
50 |
53 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
66 |
42 |
47 |
52 |
57 |
63 |
68 |
73 |
79 |
|
84 |
89 |
94 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 РС-50 |
77 |
89 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
17 |
18 |
200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
8 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 РС-50 |
66 |
5 |
6 |
7 |
7 |
8 |
9 |
9 |
10 |
|
11 |
12 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 РС-70 |
77 |
12 |
14 |
15 |
17 |
18 |
20 |
21 |
23 |
|
25 |
26 |
28 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 РС-50 |
66 |
22 |
25 |
27 |
30 |
33 |
35 |
39 |
41 |
|
44 |
47 |
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 РС-70 |
77 |
50 |
56 |
62 |
68 |
75 |
81 |
87 |
93 |
|
10 |
10 |
112 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
6 |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 РС-50 |
77 |
5 |
5 |
6 |
6 |
7 |
8 |
8 |
9 |
|
10 |
10 |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 РС-70 |
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 РС-50 |
66 |
8 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
17 |
18 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 РС-70 |
77 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
37 |
|
40 |
42 |
45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 РС-70 |
66 |
5 |
6 |
7 |
7 |
8 |
9 |
9 |
10 |
|
11 |
12 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
( d=25) |
77 |
12 |
14 |
15 |
17 |
18 |
20 |
21 |
23 |
|
25 |
26 |
28 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 РС-70 |
66 |
53 |
60 |
66 |
73 |
80 |
86 |
93 |
10 |
|
10 |
11 |
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
6 |
3 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(d=25) |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
77 |
23 |
26 |
29 |
32 |
35 |
38 |
41 |
44 |
|
47 |
50 |
53 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 РС-70 |
66 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
|
4 |
5 |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(d=25) |
77 |
5 |
6 |
6 |
7 |
8 |
8 |
9 |
10 |
|
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 РС-70 |
66 |
9 |
10 |
11 |
13 |
14 |
15 |
16 |
17 |
|
19 |
20 |
21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
77 |
21 |
23 |
26 |
29 |
31 |
34 |
36 |
39 |
|
42 |
44 |
47 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 РС-50 |
66 |
2 |
3 |
3 |
3 |
4 |
4 |
4 |
5 |
|
5 |
5 |
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
77 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
11 |
|
11 |
12 |
13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 РС-50 |
66 |
10 |
11 |
13 |
14 |
15 |
17 |
18 |
19 |
|
21 |
22 |
23 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
77 |
23 |
26 |
29 |
32 |
35 |
38 |
41 |
44 |
|
47 |
50 |
53 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 РС-50 |
77 |
13 |
15 |
16 |
18 |
20 |
21 |
23 |
25 |
|
26 |
28 |
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 РС-70 |
|
|
|
|
|
|
|
|
|
|
|
|
|
28
29
Схемы подачи огнетушащих составов в верхнюю зону зданий
n=1
d=77
d=77
1
n= 1
d=77
d=77
2
n =1
d=77
d=77
3
d=77 |
n =1 |
4
n =1
d=77
d=77 |
n =1 |
5
d=77 |
n =1 |
d=77 |
n =1 |
6
d=77 |
n =1 |
|
d=77
d=77
d=77
d=77
d=77
d=77
50
d=51 Q=3,5 л/с
|
|
50 |
|
d=51 Q=3,5 л/с |
|
|
|
d=51 Q=3,5 л/с |
|
50 |
|
d=51 Q=3,5 л/с |
50 |
|
|
|
|
|
|
d=51 Q=3,5 л/с |
|
50 |
|
|
|
50 |
|
d=51 Q=3,5 л/с |
|
|
|
d=51 Q=3,5 л/с |
|
50 |
|
|
|
|
|
|
|
50 |
|
d=51 Q=3,5 л/с |
|
|
|
d=51 Q=3,5 л/с |
50 |
|
|
|
|
50 |
|
d=51 Q=3,5 л/с |
|
|
|
d=51 Q=3,5 л/с |
|
50 |
|
|
|
||
d=51 Q=3,5 л/с |
50 |
||
|
|
|
50 |
d=51 Q=3,5 л/с |
|
||
d=51 Q=3,5 л/с |
|
50 |
|
|
|
|
|
|
|
50 |
|
d=51 Q=3,5 л/с |
|
|
|
d=51 Q=3,5 л/с |
50 |
||
|
|||
d=51 Q=3,5 л/с |
50 |
||
|
|
|
50 |
d=51 Q=3,5 л/с |
|
||
d=51 Q=3,5 л/с |
|
|
50 |
|
|
|
|
d=51 Q=3,5 л/с |
50 |
||
|
|
|
50 |
d=51 Q=3,5 л/с |
|
||
30
