1.Большепролетные конструкции с плоскими несущими конструкциями. Область применения, их основные особенности.
Большие пролеты, перекрываемые металлическими конструкциями, применяются в зданиях общественного и специального назначения и производственных зданиях.
Системы, перекрывающие большие пролеты, проектируют, как правило, однопролетными, что вытекает из основного эксплуатационного требования — отсутствия промежуточных опор.

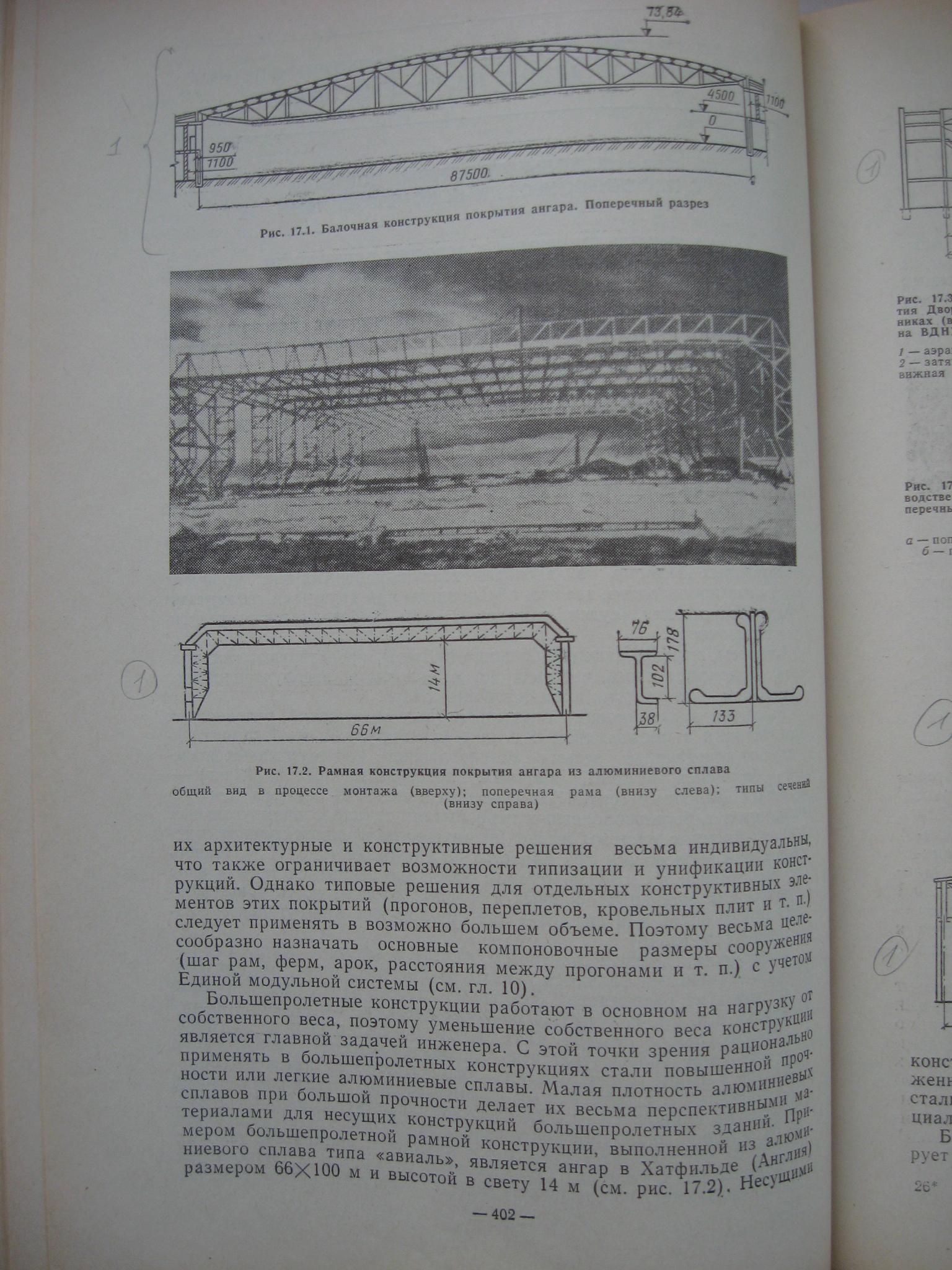

Различия в назначении большепролетных сооружений, условиях их эксплуатации и предъявляемых к ним архитектурных требованиях определяют применение весьма разнообразных конструктивных решений — балочных, рамных, арочных, пространственных и висячих — вантовых. Балочные (рис. 17.1) и рамные (рис. 17.2) системы чаще используются в большепролетных перекрытиях зданий с прямоугольным планом. Арочные системы имеют преимущества в архитектурном отношении: они экономичны при пролетах 80 м и более (рис. 17.3). Наиболее экономичны по затрате металла пространственные системы в виде сетчатых или сплошных оболочек и складок, плоских структурных конструкций, куполов или шатров — при круглом или многоугольном плане здания (см. гл. 18).
Большепролетные конструкции работают в основном на нагрузку от собственного веса, поэтому уменьшение собственного веса конструкции является главной задачей инженера. С этой точки зрения рационально применять в большепролетных конструкциях стали повышенной прочности или легкие алюминиевые сплавы. Малая плотность алюминиевых сплавов при большой прочности делает их весьма перспективными материалами для несущих конструкций большепролетных зданий.
Большой собственный вес большепролетных конструкций стимулирует также применение предварительно напряженных несущих конструкций и вантовых систем, в которых весьма эффективно используются высокопрочная проволока, канаты и т. п.
Особенно эффективно с точки зрения экономии стали применение в большепролетных покрытиях облегченных кровельных конструкций и материалов.
2.Большепролетные балочные покрытия. Конструктивные схемы. Достоинства. Недостатки.
Большепролетные балочные покрытия обычно используют при пролетах 50—100 м. Преимущество балочных систем — их безраспорность. На нижележащие конструкции передаются только вертикальные опорные реакции, так как горизонтальные реакции от вертикальных нагрузок в балочных системах не возникают. Это упрощает конструкцию зданий. Основными элементами балочных покрытий являются плоские, спаренные в блоки или трехгранные фермы. Плоские фермы соединяются между собой горизонтальными и вертикальными связями и прогонами, которые так же, как и в покрытиях средних пролетов, обеспечивают пространственную жесткость покрытия и устойчивость отдельных стержней ферм. Балочные покрытия применяются в зданиях прямоугольной формы или близкой к ней. Компоновка покрытий больших пролетов выполняется по нормальной или усложненной схеме. Нормальная схема компоновки обычно используется при шаге ферм 6 и 12 м. Между фермами укладываются прогоны, поддерживающие кровельный настил. При шаге главных ферм 18, 24 м и более переходят на усложненную схему компоновки со вспомогательными фермами. Индустриальными являются покрытия из объемных блоков , при монтаже которых не требуются связи. При проектировании тяжелых ферм больших пролетов используются те же основные принципы, что и при проектировании легких ферм. Стержни ригеля имеют Н-образное сечение и выполнены из высокопрочной стали.
