Состав комплекта радиостанции

Комплект поставки радиостанции включает:

рабочий комплект;

одиночный комплект запасного имущества;

комплект технической документации.

Рабочий комплект радиостанции состоит из:

приемопередатчика;

усилителя мощности;

фильтра;

устройства согласующего антенного автоматического;

нагрудного переключателя с микрофонно-телефонной гарнитурой.

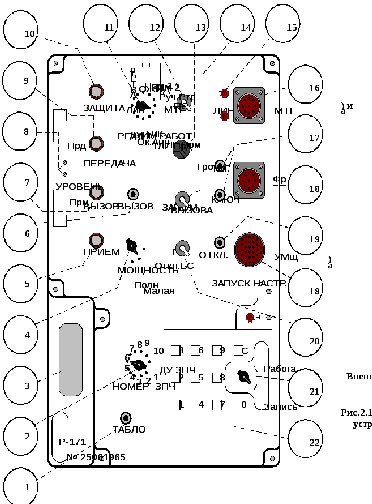

На рис. 2.1 изображены внешний вид и органы управления приемопередатчика и устройства согласующего антенного автоматического.

Органы управления радиостанции

В состав органов управления входят:

1. Кнопка ТАБЛО включения индикации рабочей частоты радиостанции.

2. Переключатель НОМЕР ЗПЧ для изменения номера текущей ЗПЧ и перевода управления радиостанцией на выносной пульт управления.

3. Табло индикации номинала рабочей частоты.

4. Переключатель МОЩНОСТЬ для включения радиостанции и изменения выходной мощности передатчика.

5. Лампочка ПРИЕМ для индикации перевода радиостанции на прием.

6. Кнопка ВЫЗОВ для передачи по радиоканалу сигнала вызывной частоты 1 кГц.

7. Лампочка ВЫЗОВ для индикации приема сигнала вызывной частоты по каналу радиостанции.

8. Потенциометры УРОВЕНЬ ПРМ ПРД для регулировки уровней приема и передачи. Используются при проведении технического обслуживания и ремонта.

9. Лампочка ПЕРЕДАЧА для индикации перевода радиостанции в режим передачи.

10. Лампочка ЗАЩИТА для индикации срабатывания системы защиты входа приемника радиостанции от высоких напряжений.

11. Переключатель РЕЖИМ РАБОТ для выбора используемых оконечных устройств и управления радиостанцией в режиме ретрансляции.

12. Тумблер ПС для включения в тракт передачи генератора пилот-сигнала.

13. Потенциометр ГРОМК. для регулировки громкости принимаемого сигнала в телефонах микрофонно-телефонной гарнитуры.

14. Тумблер ЗАПОМ. ВЫЗОВА для включения индикации факта приема по радиоканалу сигнала вызова.

15. Клеммы ЛИНИЯ для подключения кабельной линии дистанционного управления и соединения радиостанций при организации ретрансляционного пункта.

16. Разъем МТГ для подключения нагрудного переключателя.

Рис. 2.1. Продолжение

17. Гнезда КЛЮЧ ТЛГ для подключения вертикального телеграфного ключа.

18. Разъемы УМ и фильтра для подключения кабелей межблочного монтажа.

19. Кнопка ЗАПУСК НАСТР. для включения системы автоматической настройки высокочастотного тракта радиостанции.

20. Тумблер ПШ для включения системы подавления собственных шумов радиостанции.

21. Переключатель ЗАПИСЬ –РАБОТА для перевода радиостанции в режим записи заранее подготавливаемых частот.

22. Цифровая клавиатура для ввода номиналов частот с систему ЗПЧ.

23. Высокочастотные разъемы для подключения антенных устройств.

24. Переключатели для выбора антенн радиостанции.

Подготовка радиостанции к работе

Подготовка радиостанции к работе предполагает выполнение следующих операций:

установку органов управления в исходное положение;

включение питания, запись номиналов частот в систему ЗПЧ;

настройку высокочастотного тракта (УМ и САУ).

Установка органов управления в исходное положение

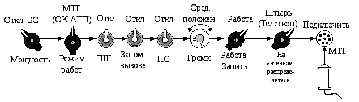

Порядок установки органов управления в исходное положение показан на рис. 2.2.

Рис. 2.2. Установка органов управления в исходное положение

Перед подачей питания на радиостанцию следует убедиться в том, что радиостанция выключена (переключатель МОШНОСТЬ стоит в положении ОТКЛ. БС) и подаваемое напряжение соответствует номинальному.

Осуществить коммутацию оконечного устройства для работы в телефонном режиме, для чего поставить переключатель РЕЖИМ РАБОТ в положение МТГ при работе с микрофонно-телефонной гарнитуры, подключаемой непосредственно к приемопередатчику, или ОК АПП при работе через коммутационное оборудование КШМ.

Поставить в положение ОТКЛ тумблеры ПШ, ЗАПОМ. ВЫЗОВА и ПС, потенциометр ГРОМК. – в среднее положение.

Перевести переключатель запоминающего устройства ЗАПИСЬ-РАБОТА, находящийся под крышкой, в положение РАБОТА.

На антенном распределителе УСАА переключатель выбора антенн поставить в положение ШТЫРЬ при работе на антенну АШ-2 или в положение ТЕЛЕСКОП при работе на широкодиапазонную антенну.

При работе с микрофонно-телефонной гарнитуры подключить последнюю к разъему МТГ.

Включение питания, запись номиналов частот в систему ЗПЧ, настройка высокочастотного тракта

Включение питания и настройка радиостанции производятся в следующей последовательности (рис.2.3).

Рис. 2.3. Включение питания и настройка радиостанции

Поставить переключатель МОЩНОСТЬ в положение МАЛАЯ, при этом загорается лампочка ПРМ и в головных телефонах прослушиваются собственные шумы радиостанции.

Для записи номиналов частот в систему ЗПЧ радиостанции необходимо переключатель НОМЕР ЗПЧ поставить в положение 1 (подготовка к записи первой ЗПЧ). Открыть крышку на передней панели приемопередатчика и перевести переключатель ЗАПИСЬ-РАБОТА в положение ЗАПИСЬ. При этом на табло ЧАСТОТА КГЦ высвечивается номинал ранее вводимой частоты.

Сбросить значение старой частоты, нажав кнопку С. При этом на табло ранее вводимая частота гаснет. Кнопками цифровой клавиатуры ввести пять цифр новой частоты, при этом вводимые числа высветятся на табло ЧАСТОТЫ КГЦ.

Переводя переключатель НОМЕР ЗПЧ в следующее положение, произвести запись всех частот. По окончании записи ЗПЧ перевести переключатель ЗАПИСЬ-РАБОТА в положение РАБОТА и закрыть крышку запоминающего устройства. При этом табло ЧАСТОТЫ КГЦ гаснет.

Произвести настройку высокочастотного тракта. Для этого переключателем НОМЕР ЗПЧ установить требуемый номер ЗПЧ и кратковременно нажать кнопку ЗАПУСК НАСТР. При этом будет прослушиваться работа электродвигателей системы автоматики и на время ее работы загорается лампочка ПРД. Радиостанция к работе готова.

Примечание. После каждой смены ЗПЧ необходимо перестраивать высокочастотный тракт путем нажатия кнопки ЗАПУСК НАСТР. Контроль номинала рабочей частоты в процессе работы осуществляется путем нажатия кнопки ТАБЛО.
