2. Техника безопасности при проведении работ по монтажу и эксплуатации систем автоматизации. Требования электробезопасности при работе в действующих установках.

При подготовке рабочего места для работ со снятием напряжения оперативным персоналом должны быть выполнены в указанном порядке следующие технические мероприятия:

1. произведены необходимые отключения и приняты меры, препятствующие подаче напряжения к месту работы вследствие ошибочного или самопроизвольного включения коммутационной аппаратуры;

2. на приводах ручного и ключах дистанционного управления коммутационной аппаратурой вывешены запрещающие плакаты («Не включать, работают люди», «Не включать, работа на линии») и, при необходимости, установлены заграждения;

3. присоединены к «Земле» переносные заземления, проверено отсутствие напряжения на токоведущих частях, на которых должно быть наложено заземление для защиты людей от поражения электрическим током;

4. непосредственно после проверки отсутствия напряжения должно быть наложено заземление (включены заземляющие ножи, а там, где они отсутствуют, установлены переносные заземления);

5. вывешены предупреждающие и предписывающие плакаты, ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части. В зависимости от местных условий токоведущие части ограждаются до или после наложения заземлений.

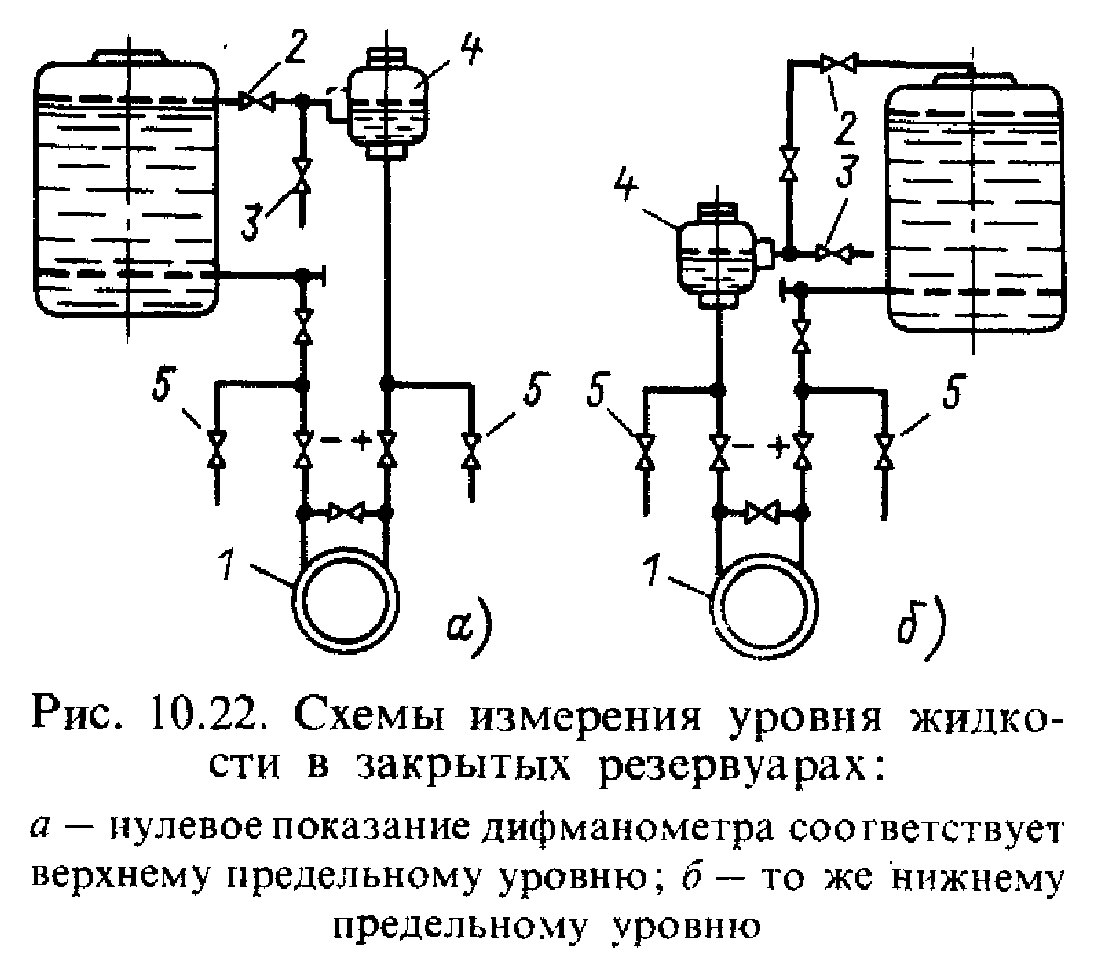

3. Схемы измерения уровня жидкости с дифманометрами-уровнемерами.

БИЛЕТ №13

1. Монтаж трубных кабелей (пневмокабелей). Монтаж трубных проводок в пожаро- и взрывоопасных зонах. Испытание и сдача трубных проводок

Пневмокабель представляет собой пучок пластмассовых труб свитых спирально, применяют для монтажа в диапазоне температур от -40 до +60ºC, предназначен для транспортирования воздуха, при условном давлении до 0.6 МПа. На открытых несущих конструкциях небронированные пневмокабели прокладывают при отсутствии опасности воздействий на них механических повреждений, сред, разрушающих оболочку. Если при этих условиях необходимо прокладывать пневмокабель на высоте, то рекомендуется их прокладка на тросах. Если имеется опасность небольших механических повреждений, то на открытых несущих конструкциях и тросах прокладывают бронированные пневмокабели. Прокладка в трубах рекомендуется только для защиты одиночных пневмокабелей на коротких участках. При прокладке ниже уровня земли пневмокабели прокладывают в кабельных каналах.

Трубные проводки в пожаро- и взрывоопасных зонах должны быть проложены так, чтобы смеси не могли проникнуть по трубным проводкам в другие зоны. Проходы трубных проводок из опасных зон должны осуществляться через герметизированные проемы в стенах. Вводы трубных проводок, входящие в опасные помещения снаружи, перед помещением должны быть заземлены. Трубные проводки, транспортирующие токсичные вещества должны прокладываться раздельными потоками. Прокладка трубных проводок, заполняемых маслом в помещениях кислородных установок, не допускается.

Перед испытанием трубопровод проверяют надежность крепления деталей. Необходимо продуть каждый трубопровод сжатым воздухом для удаления твердых частиц. Затем трубопровод подсоединяют к насосам и соединяют с манометром и проводят испытания путем подачи жидкости. Прочность проводок проверяют путем подачи в них пробного давления. Перед испытанием проводки должны быть отсоединить от приборов и устройств. Трубные проводки считаются годными к эксплуатации, если при гидравлических и пневматических испытаниях не обнаружено падение давления, при осмотре не выявлено трещин.
