Министерство образования и науки Российской федерации
Череповецкий государственный университет
Институт информационных технологий
Кафедра электропривода и электротехники
Курсовая работа по дисциплине Общая электротехника и электроника.
ЧЕРЕПОВЕЦ ,2011.
Министерство образования и науки Российской федерации
Череповецкий государственный университет
Институт информационных технологий
Кафедра электропривода и электротехники
Аппроксимация ВАХ НЭ при нормальных условиях t=20-30 °C
Расчетно-пояснительная записка
к курсовой работе
по дисциплине Общая электротехника и электроника
Листов 13
Руководитель,
доцент (Асеев А.Ю)
Исполнитель,
Студентка гр. 1УК-11 (Казак М.В.)
ЧЕРЕПОВЕЦ, 2011.
СОДЕРЖАНИЕ
Введение………………………………………………………………………......4
1.Характеристика диода……………………………………………………....5
2.Аппроксимация ВАХ нелинейных элементов……………………………...7
2.1 Аппроксимация степенным полиномом………………………………….8
2.2Аппроксимация экспоненциальной функцией……………….…………....9
2.3 Кусочно-линейная аппроксимация………………………………………..11
3.Практическая часть………………………………………………………....11
ЗАКЛЮЧЕНИЕ…………………………………………………………………16
СПИСОК ЛИТЕРАТУРЫ……………………………………………………...17
Введение
Полупроводниковый диод — полупроводниковый прибор с одним электрическим переходом и двумя выводами (электродами). В отличие от других типов диодов, принцип действия полупроводникового диода основывается на явлении p-n-перехода
Впервые полупроводниковые диоды были созданы в 1906 году. Для нужд детектирования радиосигналов. Оказалось, что контакты разнородных материалов обладают несимметричной проводимостью в зависимости от направления тока.
В 40-е годы возникла потpебность в относительно высковольтных полупpоводниковых диодах, для использования в диодной логике тогдашних ламповых ЭВМ. Теоpия ясно говоpила - чтобы повысить обpатное напpяжение, надо пpименять более высокоомный полупpоводник, т.е. более чистый. Технология позволила такой полупpоводник получить. Контактные диоды (аналогичные по устpойству СВЧ диодам) с ним оказались очень нестабильны по хаpактеpистикам. Однако вскоpе выяснилось, что если "сваpить" контакт и полупpоводник пpопусканием импульсов тока, стабильность хаpактеpистик pезко улучшается. Так был получен пеpвый полупpоводниковый пpибоp с P-N пеpеходом - точечный диод.
Наиболее широко распространенные полупроводниковые диоды изготавливаются либо из германия, либо из кремния и содержат один p-n-переход.
Д9Б – диод германиевый точечный, Выпускается в стеклянном корпусе с гибкими выводами. Диод маркируется красными точками, или полосками на корпусе. Применяется в детекторных ступенях, ограничителях, цепях автоматических регулировок, счетных устройствах, преобразователях частоты, маломощных выпрямителях и других схемах.
2.Характеристика диода.
Диод хорошо проводит ток в одном (прямом) направлении и очень плохо – в другом (обратном). Чтобы диод проводил хорошо, его нужно включить в прямом направлении.
Для этого к области p-типа, которая играет роль анода, через токоограничивающий резистор присоединяется положительный полюс батареи, а к области n-типа, играющей роль катода, – отрицательный (рис. а). При изменении полярности батареи через диод протекает обратный ток, который пренебрежимо мал по сравнению с нормальным прямым током. Такое соединение показано на рис. б).
Рисунок, а). рисунок, б).
При протекании прямого тока между анодом и катодом диода возникает прямое напряжение. Обычно оно меньше 1 В. Обратно смещенный диод тока почти не проводит до тех пор, пока его обратное напряжение не превысит допустимое пороговое значение. В этом режиме диод характеризуется максимально допустимым повторяющимся обратным напряжением URRM‚ а также пиковым обратным напряжением PIV.
Германиевые диоды характеризуются значительно меньшим прямым падением напряжения, чем кремниевые диоды, при тех же самых значениях прямого тока. Но у них заметно больший обратный ток.
Германиевые диоды изготовляют двух видов: точечные и плоскостные.
Точечный германиевый диод (рис. в) состоит из керамического цилиндра 2, металлических контактодержателей 1, контактной пружины 6, кристаллодержателя 4, кристалла германия 5 и выводных проводников 3. Кристалл имеет электронную проводимость, а под контактным острием в результате специальной обработки создается область с дырочной проводимостью. В настоящее время эти диоды почти вытеснены плоскостными.
Рисунок, в.
3. Аппроксимация вах нелинейных элементов.
Нелинейными называются электрические цепи, у которых реакции и воздейстивие связаны нелинейными зависимостями. Подобные цепи содержат один или несколько приборов, замена которых линейными моделями приводит к недопустимому нарушению количественной и качественной картины колебаний в цепи.
Резистивными нелинейными цепями будем называть цепи, которые допустимо считать нелинейными безынерционными цепями. В соответствии с этим модель нелинейной резистивной цепи не содержит реактивных элементов. В нее входят хотя бы один нелинейный безынерционный резистивный двухполюсник или многополюсник, хотя бы один источник напряжения или тока и то или иное число резистивных сопротивлений.
Для проведения математического анализа нелинейных цепей необходимо иметь аналитическую зависимость между значениями напряжения U и тока I НС. Приближенное аналитическое описание ВАХ НЭ принято называть аппроксимацией.
Существует
большое количество аналитических
выражений, в той или иной мере пригодных
для аналитического описания ВАХ. При
выборе наиболее подходящего аналитического
выражения
исходят из того, что, во-первых, кривая,
описываемая им должна достаточно близко
всеми своими точками совместиться с
реальной ВАХ, а, во-вторых, аппроксимирующая
функция д.б. достаточно простой для
выполнения математических вычислений.
Как правило, аппроксимации подвергается
не вся ВАХ НЭ, а ее рабочий участок (та
область, на которую воздействует
приложенное напряжение).
К наиболее распространенным способам аппроксимации относятся:
1. Аппроксимация степенным полиномом.
2. Аппроксимация экспоненциальной функцией.
3. Кусочно-линейная аппроксимация.
3.1 Аппроксимация степенным полиномом.
Общее выражение степенного полинома имеет вид:
(1.1)
Для аппроксимации необходимо:
1. Выбрать степень полинома К. Степень определяет число точек на ВАХ – (К+1) по которым находят коэффициенты аi. Чем выше степень полинома, тем точнее аппроксимация. Пропорционально возрастает сложность решения, т.к. определение (К+1) коэффициента аi требует составления (К+1) уравнения. Поэтому при выборе степени полинома всегда решается компромисс между необходимой точностью аппроксимации и приемлемой сложностью решения.

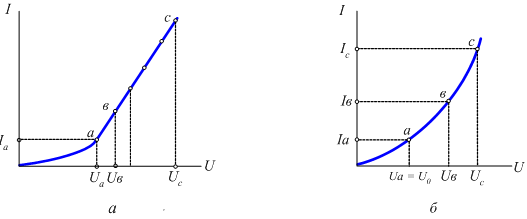

2. На ВАХ НЭ выделяется рабочий участок, подлежащий аппроксимации. В пределах этого участка произвольно задаются (намечаются) К+1 точeк, параметры которых известны (рис. г,а).
Рисунок ,г.
Напряжение Uа, соответствующее первой точке – а0, принимаем равным U0. Для каждой точки составляем уравнение .
Для точки а:
.
Для точки в:
.
Для точки с:
.
3. Решается система из К+1 уравнения относительно коэффициентов аi.
4. Найденные значения коэффициентов – это и есть аналитическое выражение для рабочего участка ВАХ.
