1 Технологическая часть
1.1 Назначение и конструкция детали
Точное назначение детали можно определить по сборочному чертежу, но так как сборочный чертеж отсутствует, делаю предположение, что деталь «корпус подшипника», предназначена для установки подшипника, поверхность 2 - служит для установки стопорного кольца, поверхность 7,9- предназначена для установки подшипника, поверхность 15- для крепления крышки корпуса, отверстие под смазку 19
Деталь выполнена из материала Сталь 45 ГОСТ1050-88
Химический состав стали 45 ГОСТ 1050-88 свожу в таблицу 1
Таблица 1- химические свойства
|
С, % |
Si, % |
Mn, % |
S, % |
P, % |
Cr, % |
Ni, % |
AS |
N |
Cu |
|
0.42-0.50 |
0.17-0.37 |
0.5-0.8 |
≤0.04 |
≤0.04 |
≤0.25 |
≤0.30 |
≤0.08 |
≤0.008 |
≤0.30 |
C (углерод) - повышает твёрдость
Mn (марганец) - повышает износостойкость, упругость, прочность.
Si (кремний) - повышает износостойкость, прочность
Сr (хром) - придаёт окаленостойкость, жаропрочность, корозионностойкость.
Ni (никель) - увеличивает пластичность и вязкость, снижает t плавления.
S (сера) - придаётхрупкость при высокой температуре.
Механические свойства Стали 45 ГОСТ 1050-88 своожу в таблицу 2
Таблица 2 – механические свойства Стали 45 ГОСТ 1050-88
|
Термическая обработка |
Размер сечения |
σв, кг/мм² |
σs Н/мм² |
δ, %
|
ψ, % |
аn кгм/см2 |
σв, Н/мм² |
твердость |
|
Закалка в воде 820-8400 отпуск 560-6000 |
До 100 |
≥65 |
≥35 |
≥17 |
≥38 |
≥4,5 |
__ |
НВ 192-240 |

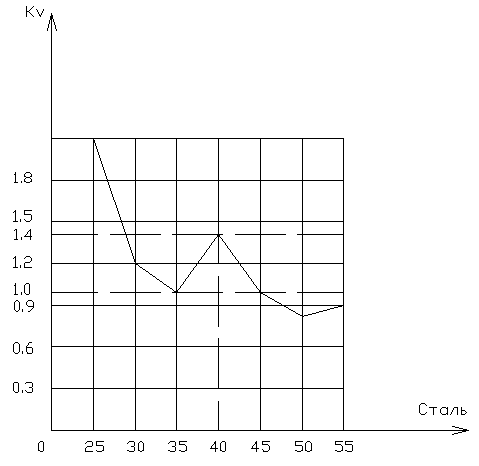

Рисую график обрабатываемости
Рисунок1-график обрабатываемости
Обрабатываемость Стали 45 ГОСТ 1050-88 свожу в таблицу 3
Таблица 3 – Обрабатываемость стали
|
Обрабатываемость стали |
К |
Возможность получения требуемой шероховатости поверхности |
|
Высокая |
2,1-1,5 |
Очень трудно |
|
Хорошая |
1,4-1,0 |
Без особых затрат |
|
Удовлетворительная |
1,0-0,8 |
Легко или без особых затрат |
|
Пониженная |
0,8-0,5 |
Легко |
|
трудная |
Мнее0,5 |
легко |
Вывод: Обрабатываемость стали хорошая, получение требуемой шероховатости без особых затруднений, так как Кv=1
