Аннотация

Курсовая работа предназначена для закрепления знаний, полученных в рамках теоретического курса дисциплины и для развития навыков самостоятельной работы со стандартами при нормировании геометрических и точностных параметров различных деталей и узлов машин и механизмов. В данной работе представлен расчет размерной цепи входного вала редуктора. Расчет ведется по обратной задаче.

SUMMARY

Course work is intended for fastening the knowledge received within the framework of a theoretical rate of discipline and for development of skills of independent work with standards at normalization of geometrical and exact parameters of various details and units of machines and mechanisms.

Посадки Гладких цилиндрических соединений Посадки крышек и колец входного вала

Данные соединения не требуют высокой точности, поэтому были приняты посадки и . Такие посадки применяют главным образом в неподвижных соединениях при необходимости частой разборки (сменные детали), если требуется легко передвигать или поворачивать детали одну относительно другой при настройке или регулировании, для центрирования неподвижно скрепленных деталей.

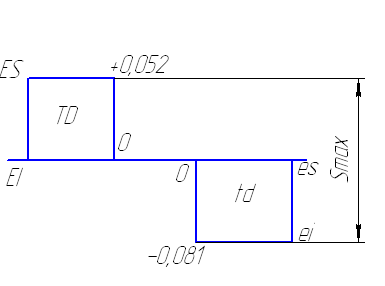

Расчет посадки крышки в корпус редуктора Ø

Рис. 1.

Расчет посадки кольца на вал Ø

Рис. 2.

Посадки крышек, колец и втулки выходного вала.

Данные соединения не требуют высокой точности, поэтому были приняты посадки и . Такие посадки применяют главным образом в неподвижных соединениях при необходимости частой разборки (сменные детали), если требуется легко передвигать или поворачивать детали одну относительно другой при настройке или регулировании, для центрирования неподвижно скрепленных деталей.

Расчет посадки крышки в корпус редуктора Ø

Рис. 3.

Расчет посадки кольца и втулки на вал редуктора Ø

Рис. 4.

Расчет посадки ступицы зубчатого колеса на вал редуктора Ø

Рис. 5.
