47. Организация адресного пространства микроконтроллеров avr, способы адресации памяти программ и памяти данных.
Организация адресного пространства.
Организация памяти МК AVR выполнена по Гарвардской архитектуре.
Память программ предназначена для хранения команд, управляющих функционированием МК. В памяти программ также хранятся различные константы, не меняющиеся во время работы программы. Память программ представляет собой электрически стираемое ППЗУ (FLASH-ПЗУ). Для адресации используется счетчик команд.
Память данных разделена на три части: регистровая память, оперативная память (статическое ОЗУ) и энергонезависимое EEPROM. Регистровая память включает в себя 32 РОНа (32 байта) и служебные регистры ВВ (64 байта). В области регистров ВВ расположены различные служебные регистры (регистр указатель стека, регистр состояния и др.), а также регистры управления ПУ, входящими в состав МК. Для хранения переменных программ вместе с регистрами также может использоваться статическое ОЗУ. Есть возможность подключения внешнего статического ОЗУ объемом до 64 Кбайт. Для хранения данных, которые могут изменяться в процессе настройки и функционирования готовой системы (калибровочные константы, серийные номера, ключи и т. п.), может быть использована EEPROM. Эта память расположена в отдельном адресном пространстве, а доступ к ней осуществляется с помощью определенных РВВ.
Использование внешнего ОЗУ.
Для подключения внешнего ОЗУ используются
следующие выводы МК:
- порт А (RA0..RA7) – мультиплексированная шина адреса (младшие 8 разрядов)/шина данных;
- порт С (RC0..RC7) – шина адреса (старшие 8 разрядов);
- ALE – сигнал строба адреса, RD (RC7) – сигнал строба чтения и WR (RC6) – сигнал строба записи.
При обращении по адресу, который находится вне границы внутреннего ОЗУ, автоматически происходит обращение к внешнему ОЗУ. После формирования на выводах порта А требуемого адреса вывод ALE меняет свое состояние с лог. «1» на лог. «0» и остается в этом состоянии в течении всего цикла чтения/записи.
Способы адресации в AVR
-
Прямая регистровая (адресация одного или двух регистров общего назначения)
-
-
-
2.
Прямая адресация к памяти ВВ -
-
3. Прямая адресация к ОЗУ (SRAM)
-
-
4.
Косвенная адресация со смещением
(слева от SRAM) -
5. Косвенная регистровая адресация (справа от SRAM)
-
-
6-7. Косвенная с преддекрементом или с постинкрементом
-
-
-

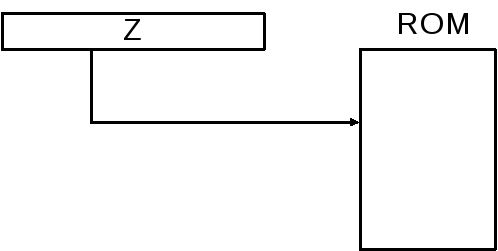

8. Обращение к памяти программ. Команды LPM [R0] – чтение из памяти, SPM [R1,R0] – запись в память
-
-
9. Косвенная адресация к памяти программ использую команды IJMP, RCALL
-
-
11. Непосредственная адресация. В команде задаётся адрес с помощью LDI.
-
10. Косвенная относительная адресация к памяти программ RJMP, RCALL
-
