Приложение

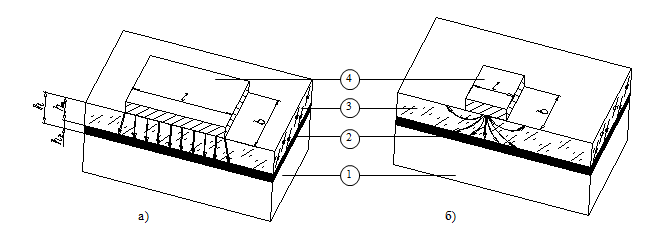

Рис. 2.1. Тепловой поток от тепловыделителя при разных размерах элемента и толщин подложки: справа – малые размеры источника тепла.

1 – теплоотвод, 2 – слой компаунда, 3 - подложка, 4- элемент.

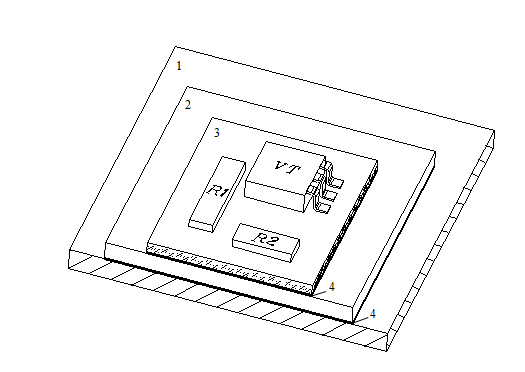

Рис. 2.3. Фрагмент ГИС: 1 – теплоотводящая шина (металл), 2 – основание корпуса (ковар), 3 – ситалловая подложка, 4 – эпоксидный клей.

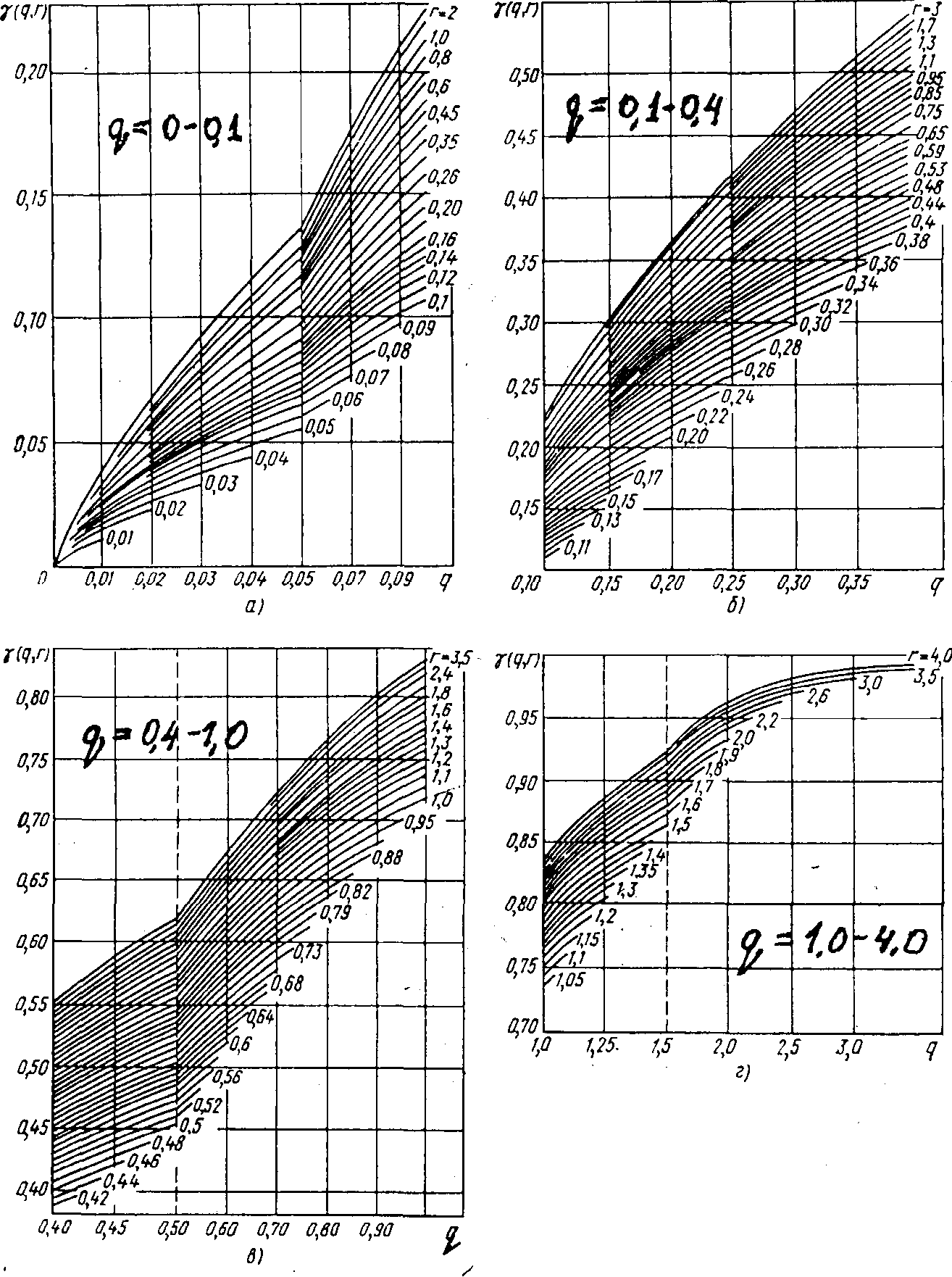

Рис.2.2. Графики функций (q, r) для различных значений параметра q.

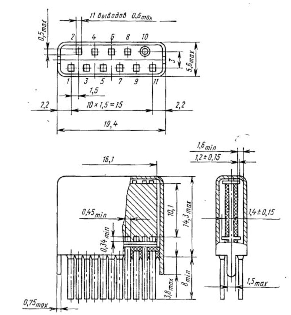

Рис. 2.4. Конструкция металлостеклянного корпуса типа «Акация».
