Взаимное положение двух плоскостей, прямой линии и плоскости Задача 5
Построить следы плоскости , проходящей через данную точку K и параллельной заданной плоскости.
5.1. Плоскость задана следами (рис.5.1)
1. Через заданную точку K проводим любую прямую частного положения, например горизонталь (рис.5.2) искомой плоскости:
фронтальная проекция горизонтали проходит через проекцию K и параллельна оси х;
горизонтальная проекция горизонтали проходит через K и параллельна горизонтальному следу заданной плоскости.
2. Строим проекции фронтального следа этой горизонтали (рис.5.3):
горизонтальная проекция фронтального следа (точка N) лежит в пересечении горизонтальной проекции горизонтали с осью х;
3. Через точку N проводим фронтальный след плоскости параллельно (рис.5.4). В пересечении с осью x отмечаем точку схода следов Х, через которую параллельно проводим след .
5.2. Плоскость задана плоской фигурой (рис.5.5)
1. Для получения направлений горизонтального и фронтального следов плоскости треугольника АВС проводим любую горизонталь и любую фронталь этой плоскости, например горизонталь С1 и фронталь А2 (рис.5.6):
С1 х; А2 х.
Построение горизонтальной проекции горизонтали С1 и фронтальной проекции фронтали А2 ясно из чертежа.
2. Через заданную точку K проводим любую прямую частного положения, например горизонталь искомой плоскости (рис.5.7):
фронтальная проекция горизонтали проходит через K и параллельна оси х;
горизонтальная проекция горизонтали проходит через K и параллельна горизонтальной проекции горизонтали С1 плоскости треугольника АВС.
3. Строим проекции фронтального следа N (N, N) этой горизонтали.
4. Строим следы искомой плоскости . Фронтальный след проходит через N параллельно фронтальной проекции фронтали треугольника АВС:
N ; А2.
В пересечении с осью х отмечаем точку схода следов Х. Горизонтальный след плоскости проходит через Х параллельно горизонтальной проекции горизонтали треугольника АВС:
Х ; С1.
Задача 6
Построить линию пересечения плоскостей и . Показать видимость линии пересечения.
Индивидуальное задание приведено на рис.6.1.

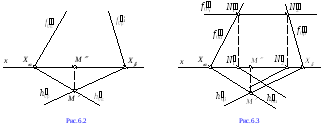

1. Линию пересечения плоскостей проводят через две любые общие для этих плоскостей точки. Если плоскости заданы следами, то такими точками будут точки пересечения одноименных следов. В данном случае одну точку (точку М), общую для заданных плоскостей (рис.6.2), находим в пересечении горизонтальных следов этих плоскостей:
М = ; M x.
4. Через одноименные проекции двух точек, общих для плоскостей и , проводим проекции линии пересечения, горизонтальную МK и фронтальную МK. Обозначаем видимость линии пересечения: она считается видимой на том участке, который находится в I октанте.
