10.2. Плоскость задана плоской фигурой (рис.10.6)
2. Проводим вспомогательную горизонтальную плоскость на расстоянии m от плоскости 1 (рис.10.7) и находим линию пересечения 12 заданной (АВС) и вспомогательной () плоскостей.
3. Проводим вспомогательную фронтальную плоскость на расстоянии n от плоскости 2 (рис.10.8) и находим линию пересечения 34 заданной (АВС) и вспомогательной () плоскостей.
5. Из точки K строим проекции перпендикуляра к плоскости треугольника АВС (рис.10.9): из K 12, из K 34.
6. На отрезке KL0 (или на его продолжении) откладываем заданную длину перпендикуляра: l = KS0 (рис.10.10).
7. Из точки S0 проводим прямую, параллельную L0L, до пересечения с KL в точке S. Проведя линию проекционной связи из точки S до пересечения KL, находим фронтальную проекцию точки S (S).
Отрезок KS с проекциями KS и KS – перпендикуляр заданной длины l.
Задача 11
Построить следы плоскости , проходящей через прямую KL и перпендикулярной заданной плоскости.
11.1. Плоскость задана следами (рис.11.1)
11.5. Плоскость задана плоской фигурой (рис.11.5)

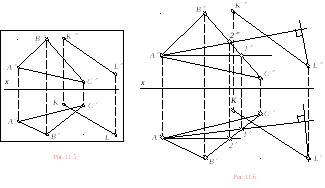

1. В плоскости треугольника АВС строим любую горизонталь и любую фронталь этой плоскости, например горизонталь А1 (А1, А1) и фронталь А2 (А2, А2) (рис.11.6).
3. Строим следы прямой KL и перпендикуляра (рис.11.7). Через горизонтальные проекции горизонтальных следов и проводим горизонтальный след плоскости ; через фронтальные проекции фронтальных следов и – фронтальный след (рис.11.8). Проверяем правильность построений: и должны пересечься в точке схода следов Х на оси x. В рассматриваемом примере точка схода следов Х лежит вне поля чертежа, однако экстраполяция следов при помощи вспомогательного чертежного листа подтверждает правильность выполненных построений.
