Продуктивність апарату визначається по формулі

G_а = U_ф · S (7.9)

G_а = 0,00076 · 79,73 · 3600 = 218,14 м³/год.

Об’єм розходу нафти і води

V_н = 183823,33/895,944 = 205,17 м³/год.

V_в = 9191,18/ 972,8 = 9,45 м³/год.

Визначаємо загальний об’ємний розхід нафти і води:

V_заг. = V_н + V_в (7.10)

V_заг. = 205,17 + 9,45 = 214,62 м³/год.

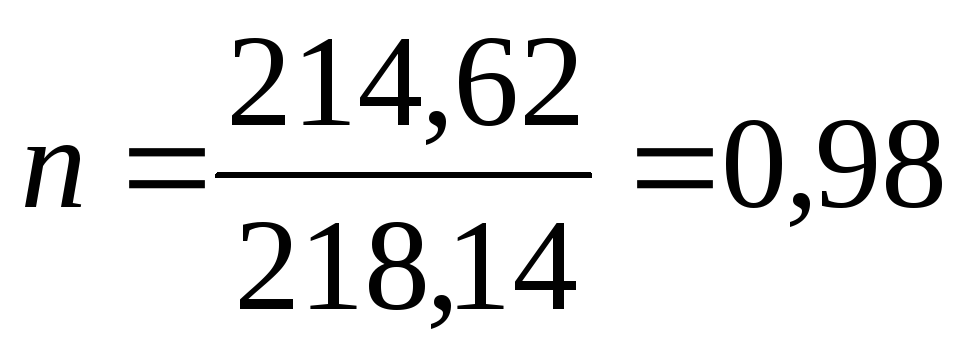

Визначаємо число паралельно працюючих електродегідраторів:

(7.11)

приймаємо n = 1 шт.

7.2. Розрахунок електродегідраторів ІІ ступені

Розрахунок проводиться аналогічно попередньому.

Продуктивність ІІ ступені визначаємо по формулі (7.9).

Об’єм розходу нафти і води:

V_н = 182701,06/895,944 = 203,92 м³/год.

V_в = 9152,08/972,8 = 9,41 м³/год.

Загальний об’ємний розхід води і нафти:

V_заг.= 203,92 + 9,41 = 213,33 м³/год .

Число паралельно працюючих апаратів:

приймаємо n = 1 шт.

Вибираємо стандартні апарати.

Таблиця 7.1 – Характеристика електродегідраторів

Показники	І ступень	ІІ ступень
Тип електродегідратора	2ЕГ-200-2Р	2ЕГ-200-2Р
Об’єм, V, м³	200	200
Діаметр, Д, (м)	3,4	3,4
Довжина, L, (м)	23,45	23,45
Розрахунковий тиск, мПа	1,8	1,8
Робоча температура, ºС	160	160
Число електродегідраторів	1	1
Продуктивність, м³/год .	550	550

ЛІТЕРАТУРА

1. Альбом технологических схем процессов переработки нефти и газа. – Под ред. Б.И. Бондаренко. – М.: Химия, 1983 г. – 128 с.

2. Гуревич И.Л. Технология переработки нефти и газа. Ч. 1-я. Общие свойства и первичные методы переработки нефти и газа. 3-е изд., пер. и доп. – М.: Химия, 1972 г. – 360 с.

3. Левченко Д.Н., Бергштейн Н.В., Николаева Н.М. Технология обессоливания нефтей на нефтеперерабатывающих предприятиях. – М.: Химия, 1985 г. – 168 с.

4. Ахметов С.А. Технология глубокой переработки нефти и газа: Учебное пособие для вузов. – Уфа: Гилем, 2002 г. – 672 с.

5. Аббасов В.М. Реагенты комплексного действия, применяемые для химико-технологической защиты от коррозии установки ЭЛОУ-АВТ-6 в ПО « Азернефтянаджаг»/ В.М. Аббасов, З.Дж. Сендов, А.М. Самедов и др.// Нефтепереработка и нефтехимия. – 2002. - №11. с. 20-25.

6. Хуторянский Ф.М. Техническая и экономическая целесообразность повторного использования воды в процессе подготовки нефти на ЭЛОУ/ Ф.М. Хуторянский, Г Д. Залищевский, В.П. Гошкин, Г.Н. Захаров// Нефтепереработка и нефтехимия. – 2000. - №6. с. 15-20.

7. Кузора И.Е. Опыт к подготовке переработки нефти якутских месторождений с высоким содержанием хлористых солей и воды/ И.Е. Кузора, А.И. Елшин, К.В. Федоров и др.// Нефтепереработка и нефтехимия. – 2002. - №5. с. 15-19.

8. Нуруллина И.И. Об эффективности применения деэмульгатора ДМ-2000 в процессе подготовки сернистых и высокосернистых нефтей на НПЗ/ И.И. Нуруллина, Д.Х. Сафин, Р.Р. Шарифуллин// Нефтепереработка и нефтехимия. – 2005. - №10. с. 12-16.

9. Залищевский Г.Д. Совершенствование технологи подготовки нефти и оборудования блоков ЭЛОУ/ Г.Д. Залищевский, В.П. Гошкин, Ф.М. Хуторянский// Нефтепереработка и нефтехимия. – 2001. - №3. с. 29-31.

10. Дунюшкина Е.И. Рекомендации по оптимизации обессоливания нефти/ Е.И. Дунюшкина// Нефтепереработка и нефтехимия. – 2002. - №6. с. 23-27.

11. Залищевский Г.Д. Опытно-промышленная оценка эффективности статического смесителя типа SMV фирмы «Зульцер Хемтех» при обессоливании нефти на ЭЛОУ/ Г.Д. Залищевский, Ф.М. Хуторянский, О.М. Варшавский и др.// Нефтепереработка и нефтехимия. – 2000. - №5. с. 16-21.

12. Хуторянский Ф.М. Применение статического смесителя для интенсификации смешения обессоленной нефти с водным раствором щелочи/ Ф.М. Хуторянский, Г.Д. Залищевский, Н.А. Воронина и др.// Нефтепереработка и нефтехимия. – 2005. - №1. с. 11-15.
