- •Кафедра автоматизации производственных процессов курсоВая работа
- •Техническое задание
- •Введение
- •Аналитический обзор схемы
- •1. Расчет III каскада усиления (эмиттерный повторитель)
- •1.1. Определяем постоянную составляющую коллекторного напряжения :
- •1.3. Устанавливаем величину постоянной составляющей тока эмиттера :
- •1.5. Выбираем транзистор vt3 с учетом выполнения следующих условий :
- •Определение элементов принципиальной схемы
- •2. Расчет II каскада усиления.
- •Определение элементов принципиальной схемы.
- •3. Расчет I каскада усиления.
- •Определение элементов принципиальной схемы
- •3.6. Произведем расчет каскада по переменному току. Определим коэффициент усиления без оос :
- •3.7. Находим сопротивление резистора r4 ,обеспечивающего оос в каскаде усиления :
- •3.8. Определяем ток в цепи делителя смещения :
- •3.9. Находим сопротивления резисторов делителя r1 и r2 :
- •3.10.Рассчитываем общее сопротивление делителя напряжения Rд1 :
- •3.11.Определяем емкость разделительного конденсатора :
- •Пояснительная записка
- •Список используемой литературы
3.10.Рассчитываем общее сопротивление делителя напряжения Rд1 :
Rд1 = R1 · R2 / R1 + R2
Получаем:
Rд1 = 17068 Ом
3.11.Определяем емкость разделительного конденсатора :
C1 ≥ 1 / 2 ∏ fн Rвх1 Mн2 – 1
,где Rвх1 = Rд1 · Rвхэ1 / Rд1 + Rвхэ1 Rвхэ1 ≈ h11э1 + h21 э1 · R4
Получаем:
Rвх1 = 17068 · 6600 / 17068 + 6600 = 4759 Ом
Rвх1 = 6600 + 168 · 200 = 40,2 кОм
C1 ≥ 1 / 2 · 3,14 · 133 · 4759 · 0,626 = 0,68 мкФ
Выбираем соответствующий стандартные конденсаторы из ряда Е6: С1 = 1 мкФ
Номиналы сопротивлений резисторов и емкостей конденсаторов принципиальной схемы:
R1 = 330 (кОм) С1 = 1 (мкФ)
R2 = 15 (кОм) С2 = 1 (мкФ)
R3 = 15 (кОм) С3 = 1 (мкФ)
R4 = 200 (Ом) С4 = 100 (мкФ)
R5 = 270 (кОм) С5 = 33 (мкФ)
R6 = 91 (кОм)
R7 = 9,1 (кОм)
R8 = 4,3 (кОм)
R9 = 12 (кОм)
R10 = 680 (Ом)
Пояснительная записка

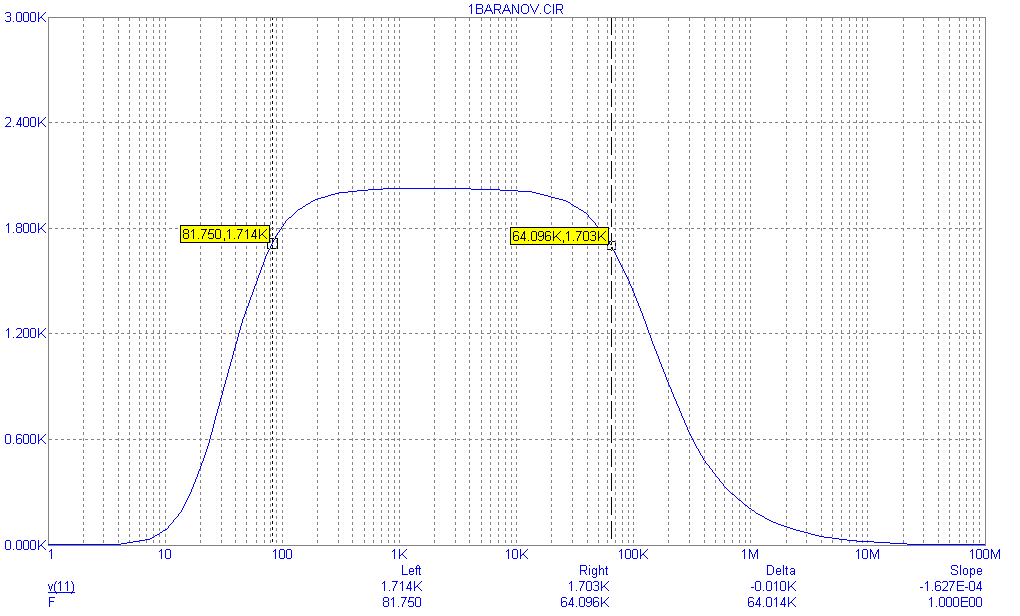

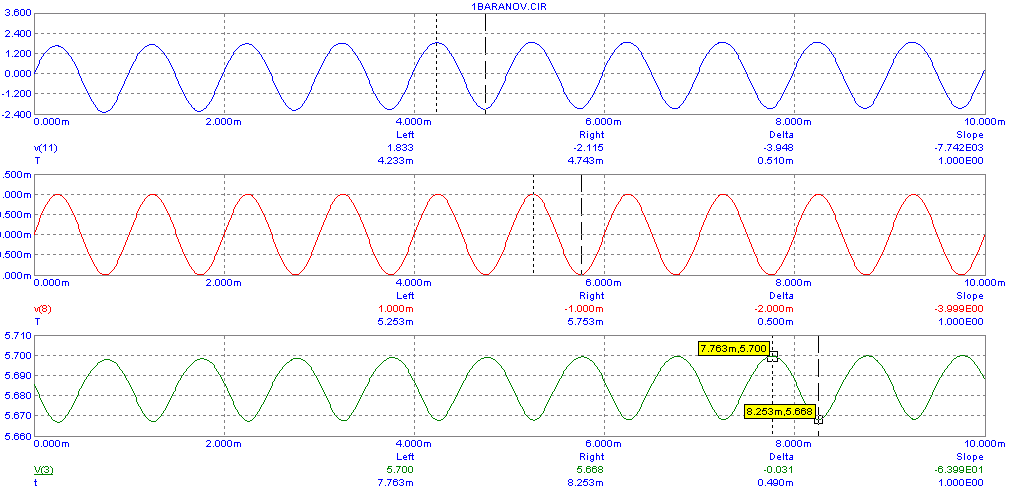

После проверки расчета компьютерным моделированием с использование программы Micro-Cap 8.0 наблюдалось не выполнение технического задания. Для соблюдения требования технического задания выполним коррекцию схемы: для повышения коэффициента усиления, так как коэффициент усиления по напряжению первого каскада оказался недостаточным, изменили сопротивления резисторов R2 = 15 (кОм), R4 = 200 (Ом), R3 = 15 (кОм). Также изменим емкости конденсаторов для увеличения полосы пропускаемых частот С1 = С2 = С3 = 1 (мкФ). После коррекции схемы получили следующие характеристики:
Вывод
В результате проведенных расчетов и коррекции схемы получили следующие сопротивления и емкости элементов принципиальной схемы:
R1 = 330 (кОм) С1 = 1 (мкФ)
R2 = 15 (кОм) С2 = 1 (мкФ)
R3 = 15 (кОм) С3 = 1 (мкФ)
R4 = 200 (Ом) С4 = 100 (мкФ)
R5 = 270 (кОм) С5 = 33 (мкФ)
R6 = 91 (кОм)
R7 = 9,1 (кОм)
R8 = 4,3 (кОм)
R9 = 12 (кОм)
R10 = 680 (Ом)
Также были использованы маломощные транзисторы n-p-n структуры КТ3102A(BC547A).
Коэффициенты усиления транзисторов:
Ku1 = 104,669
Ku2 = 136,84
Ku3 = 1 (т.к. 3 каскад не усиливает сигнал по напряжению)
Список используемой литературы
1. А.С. Гренишин: Конспект лекций по дисциплине «Электроника».
2. А.С. Гренишин, В.Е. Зайцев: Методические указания к курсовой работе по дисциплине «Электроника» для студентов специальности 210200.
3. Гусев, В. Г. Электроника и микропроцессорная техника: учеб. для вузов / В. Г. Гусев, Ю. М. Гусев. – 3-е изд. перераб. и доп. – М.: Высш. шк., 2004.
4. Быстров, Ю. А. Электронные цепи и микросхемотехника: учеб. / Ю. А. Быстров, И. Г. Мироненко. – М.: Высш. шк., 2002.
