Виды разрядников.

Трубчатый разрядник служит для защиты от атмосферных перенапряжений изоляции ВЛ и с другими средствами защиты для защиты изоляции электрооборудования станций и подстанций напряжением от 3 кВ до 110 кВ, ослабленных мест на линиях электропередачи и на подходах к подстанциям. Подключение трубчатых разрядников к токоведущим частям линий электропередачи производится через внешний искровой промежуток.

Представляет собой комбинацию из двух последовательно включенных искровых промежутков (рис. 1). Первый (внешний) стержневой промежуток S1 выполняет функцию ограничения грозовых перенапряжений. Второй (внутренний) промежуток S2 расположен внутри трубки 1 из газогенерирующего материала. Один конец трубки заглушён заземленным металлическим колпачком 2 с присоединенным к нему стержневым электродом 3. Второй конец трубки открыт и охвачен кольцевым электродом 4. Внутренний промежуток служит для гашения электрической дуги и потому его также именуют дугогасящим.

Рис. 1. Трубчатый разрядник.

При ограничении перенапряжений можно выделить два этапа срабатывания трубчатый разрядник. На первом этапе при воздействии грозового импульса пробиваются оба искровых промежутка и через них протекает импульсный ток, отводящий энергию перенапряжения в землю и тем самым ограничивающий его. Вольт-секундная характеристика трубчатого разрядника определяется в основном размерами внешнего промежутка и имеет вид, характерный для всех стержневых промежутков в атмосферном воздухе. Повторный пробой ионизированных промежутков рабочим напряжением приводит к зажиганию между электродами электрической дуги. Начинается второй этап срабатывания трубчатого разрядника — гашение дуги сопровождающего тока. Под действием высокой температуры дуги с внутренней поверхности трубки выделяется большое количество газа, повышающее давление в ней до 15 МПа. Газы устремляются к открытому концу трубки и создают продольное по отношению к горящей дуге дутье, которое позволяет погасить дугу при первом же переходе тока через нулевое значение. Срабатывание РТ сопровождается выхлопом значительного количества раскаленных ионизированных газов и сильным звуковымэффектом. Трубчатый разрядник представляет собой дугогасительную трубку из полихлорвинила, с разных концов которой закреплены электроды. Один электрод заземляется, а второй располагается на небольшом расстоянии от защищаемого участка (расстояние регулируется в зависимости от напряжения защищаемого участка). При возникновении перенапряжения пробиваются оба промежутка: между разрядником и защищаемым участком и между двумя электродами. В результате пробоя в трубке возникает интенсивная газогенерация, и через выхлопное отверстие образуется продольное дутье, достаточное для погашения дуги.

Вентильный разрядник служит средством ограничения перенапряжений оборудования электроустановок, возникающих при коммутациях электрических цепей, разрядах молнии и т. п.

Рис. 2. Вентильный (однофазный) разрядник.

Состоит из искровых промежутков (1) и нелинейных резисторов (2), заключенных в герметично закрытую фарфоровую покрышку (3), которая защищает внутренние элементы разрядника от воздействия внешней среды и обеспечивает стабильность характеристик.

Вентильный разрядник состоит из двух основных компонентов: многократного искрового промежутка (состоящего из нескольких однократных) и рабочего резистора (состоящего из последовательного набора вилитовых дисков). Многократный искровой промежуток последовательно соединен с рабочим резистором. В связи с тем, что вилит меняет характеристики при увлажнении, рабочий резистор герметично закрывается от внешней среды. Во время перенапряжения многократный искровой промежуток пробивается, задача рабочего резистора — снизить значение сопровождающего тока до величины, которая сможет быть успешно погашена искровыми промежутками. Вилит обладает особенным свойством — его сопротивление нелинейно — оно падает с увеличением значения силы тока. Это свойство позволяет пропустить больший ток при меньшем падении напряжения. Благодаря этому свойству вентильные разрядники и получили свое называние. Среди прочих преимуществ вентильных разрядников следует отметить бесшумность срабатывания и отсутствие выбросов газа или пламени.

Магнитовентильный разрядник (РВМГ) состоит из нескольких последовательных блоков с магнитным искровым промежутком и соответствующего числа вилитовых дисков. Каждый блок магнитных искровых промежутков представляет собой поочередное соединение единичных искровых промежутков и постоянных магнитов, заключенное в фарфоровый цилиндр.

При пробое в единичных искровых промежутках возникает дуга, которая за счет действия магнитного поля, создаваемого кольцевым магнитом, начинает вращаться с большой скоростью, что обеспечивает более быстрое, по сравнению с вентильными разрядниками, дугогашение.

Рис. 3. Магнитовентильный разрядник.

На напряжение 35-500 кВ нашли применение разрядники магнитовентильные типа РВМ. Они отличаются от других типов разрядников наличием блоков магнитных искровых промежутков (рис. 3). Такие стандартные блоки искровых промежутков, дополненные дисковыми вилитовыми резисторами изготовляются на напряжение 35 кВ. Блок магнитных искровых промежутков состоит из набора единичных искровых промежутков 2, разделенных между собой кольцевыми магнитами 3. Единичный искровой промежуток составляется из двух концентрически расположенных медных электродов 6 и 8, между которыми образуется кольцевая щель 7. Возникающая в щели дуга вращается под действием постоянных магнитов с большой скоростью, что способствует ее быстрому гашению Набор из постоянных магнитов и единичных искровых промежутков помещается внутри фарфоровой покрышки 1, закрытой стальными крышками 5. Магниты и медные электроды плотно сжимаются стальной пружиной 4.

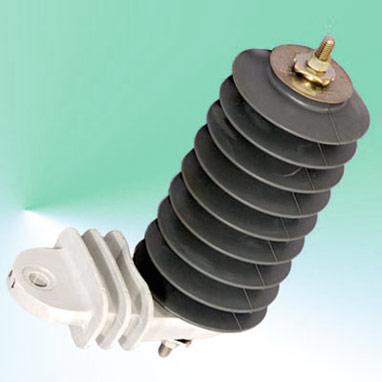

Ограничитель перенапряжения – это разрядник без искровых промежутков. Активная часть такого разрядника состоит из последовательного набора варисторов, проводимость которых нелинейно зависит от приложенного напряжения.

Разрядник без искровых промежутков обладает особой быстротой срабатывания: при возникновении перенапряжения сопротивление такого разрядника резко снижается, возрастая сразу после прохождения заряда (менее чем за 1 наносекунду). При этом сохраняется стабильность характеристики варисторов после многих срабатываний вплоть до окончания указанного срока эксплуатации, что устраняет необходимость в эксплуатационном обслуживании.



Рис. 4. Ограничитель перенапряжения.

1. Усиливающие элементы 2. Варисторы 3. Покрышка новой резины 4. Защитная лента 5. Фланец

ОПН в полимерном корпусе могут состоять из одного или нескольких модулей, каждый из которых содержит одну колонку варисторов. Варисторы не обладают "кумулятивным" эффектом, т.е. их вольт-амперная характеристика не зависит от числа срабатываний ОПН. Силиконовая покрышка наносится на активную часть методом непосредственного вакуумного литья в специальной холдинговой машине. Фланцы соединены друг с другом двумя или более усиливающими элементами из стекловолокна, что придает ОПН высокие механические характеристики. Благодаря тому, что силиконовая изоляция наносится непосредственно на вариаторы, внутри нет воздуха и, как следствие, отсутствуют внутренние частичные разряды. Кроме того, улучшаются условия охлаждения варисторов, что улучшает энергопоглащающую способность ОПН. ОПН состоит из внешнего изолятора, выполненного из негаллогенированной силиконовой резины с концевыми фланцами и выводами, выполненными из нержавеющей стали, алюминия или меди. Внутренняя часть ОПН состоит из металлооксидных варисторов, стальных прокладок, алюминиевыхкомпонентов, стекловолоконных стяжек и арамидных волокон. Металлоксидные варисторы представляют собой агломератные «таблетки», состоящие в основном из ZnO (90%) и др. веществ (более 1%): Bi₂O₃, Sb₂O₃, NiO, Cr₂O₃. Металлоксидные варисторы покрыты слоем тонкого стекла (<0,1 % веса), содержащим РbО. Силиконовая резина, используемая для внешней изоляции, обладает значительно более высокой гидрофобностью и стойкостью к воздействию ультрафиолетовой радиации, чем фарфоровая изоляция. Кроме того, применение полимерной изоляции снижает массогабаритные параметры ОПН, что расширяет возможность их применения. ОПН могут монтироваться по так называемой «перевернутой» схеме, когда подвод напряжения осуществляется снизу.

ОПН 6-110 кВ с полимерной изоляцией, по сравнению с вентильными разрядниками, обладают целым рядом преимуществ:

1. варисторы, применяемые в ОПН, обладают высокой стабильностью, которая не изменяется в процессе длительной эксплуатации;

2. большое быстродействие срабатывания ОПН при коммутационных и грозовых перенапряжениях;

3. отличные пиковые характеристики ОПН в широком диапазоне рабочей температуры;

4. применение варисторов в одно колонковом исполнении позволяет обеспечить особенно глубокое ограничение напряжений и, соответственно, более высокую надежность работы оборудования и улучшение параметров сети;

5. уменьшение габарита и веса ОПН в 10 — 20 раз позволяет установить их непосредственно вблизи защищаемого оборудования;

6. высокая механическая прочность и малая масса ОПН позволяет устанавливать их на ВЛ 6-110 кВ без усиления конструкции опор;

7. ОПН в полимерном корпусе не требуют специального обслуживания, не повреждаются при транспортировке и хранении;

8. малые массо-габариты ОПН позволяют легко выполнять их монтаж при минимальном использовании техники.
