5. Гидравлический расчет водопроводной сети на пропуск расхода на пожаротушение (в час максимального водопотребления)

При отборе из сети расхода на пожаротушение общий расход воды составит:

86,25 + 40 = 126,25 л/с

Учитывая, что расход возрос, увеличатся и потери напора водопроводной сети.

Диаметры труб водопроводной сети, определенные с учетом экономических требований при хозяйственно-питьевых и производственного расхода, проверяем на пропуск по ним увеличенных расходов во время.

Проверочным расчетом определяется, могут ли трубы принятых диаметров пропустить дополнительное количество воды для тушения пожара с учетом максимального расхода на другие нужды. При этом скорость движения воды по трубам не должна превышать 2,5 м/с. При больших скоростях необходимо на данных участках заменить трубы на больший диаметр. В отдельных случаях при больших потерях напора на каком-либо из расчетных участков можно увеличить диаметры труб даже при скоростях меньше допустимой.

Привязку расходов воды на тушение пожаров к узлам производим с учетом количества одновременных пожаров и места тушения, но, как правило, в диктующей точке. Поэтому расходы на пожаротушение на расчетной схеме наносим следующим образом:

• узел 1 – 15 л/с на тушение от гидрантов одного расчетного пожара в поселке;

• узел 2 – 25 л/с на наружное и внутреннее тушение на производственном предприятии. С учетом изменений, внесенных в схему, производится распределение расходов по потокам с соблюдением баланса в узлах, после чего составляется расчетная схема и таблица гидравлического расчета. Проверочный расчет ведется в том же порядке, что и основной.

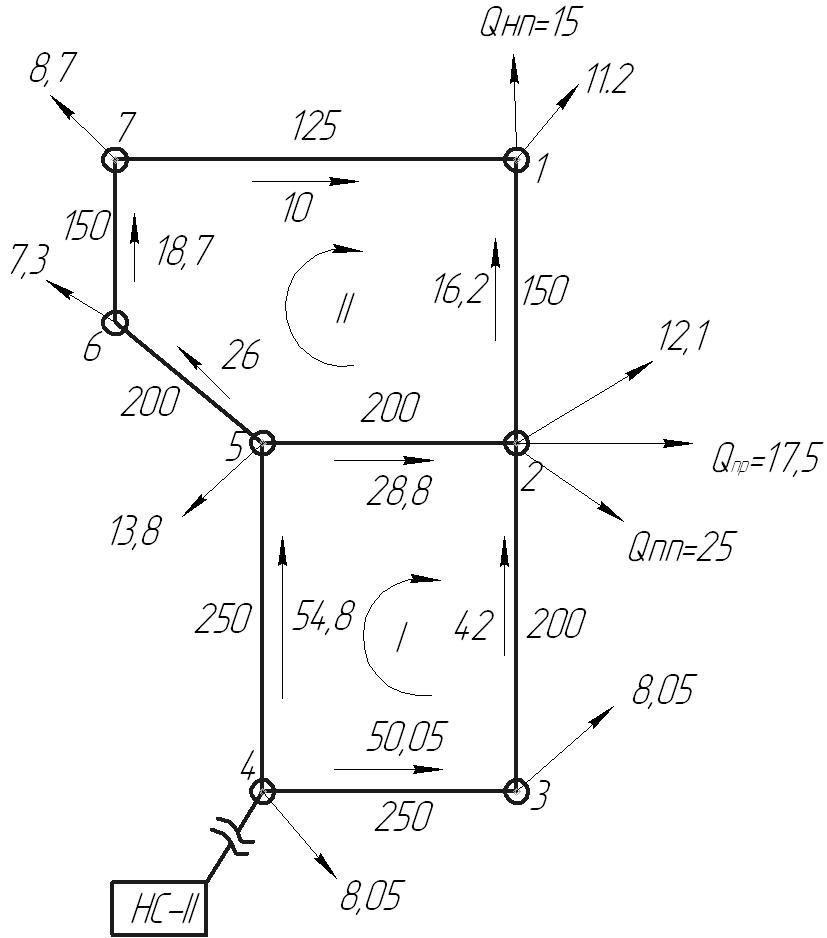

Рис. 4 Предварительное распределение водопроводной сети на пропуск расхода на пожаротушение

Таблица 5

Гидравлический расчет водопроводной сети на пропуск расхода на пожаротушение (в час максимального водопотребления)

Номер кольца	Номер участка	Длина участка l,м	Расход на участке q, л/с	Диаметр труб d, мм	Скорость воды V, м/с	1000i			Потери напора h, м
I	7-6	110	18,7	150	1,04	13,7			+2,507
	6-5	410	26	200	0,81	5,88			+3,411
	5-2	250	28,8	200	0,9	7,2			+1,8
	2-1	290	16,2	150	0,9	10,5			-2,045
	1-7	510	10	125	0,79	10,3			-5,253
∆h=-0,42 м
II	5-4	325	54,8	250	1,09		7,76	+3,522
	4-3	250	50,05	250	0,99		6,50	+1,625
	3-2	325	42	200	1,3		14,5	-3,715
	2-5	250	28,8	200	0,9		7,2	-1,8
∆h=-0,368 м

Рис. 5 Увязанная водопроводная сеть

Вывод: Данная водопроводная сеть обеспечит пропуск необходимых расходов воды для целей пожаротушения, т.к. скорость движения воды на наиболее нагруженном участке V_6-7= 0,99 м/с, V_доп. = 2,5 м/с, что удовлетворяет требованиям норм.

Потери напора в сети по направлениям составят:

h_I=h_4-5+h_5-6+h_6-7+h_7-1 = 3,522+3,411+1,507+5,253 = 13,693 м

h_II= h_4-5+h_5-2+h_2-1=3,522+1,8+2,045= 7,367 м

h_III= h_4-3+h_3-2+h_2-1 = 1,625+3,715+2,045 = 7,385 м

Средние потери напора в сети определяются:

h_сети=(h_I+h_II+h_III)/n=(13,693+7,367+7,385)/3= 9,482 м

Эта величина используется при подборе пожарных насосов насосной станции II подъема.
